Produktübersicht

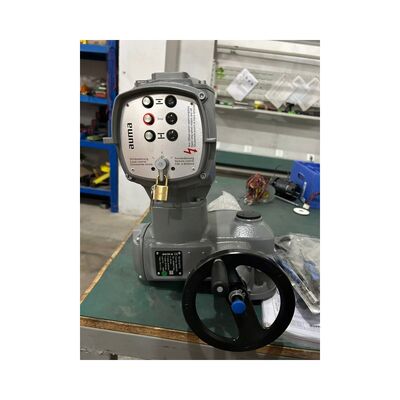

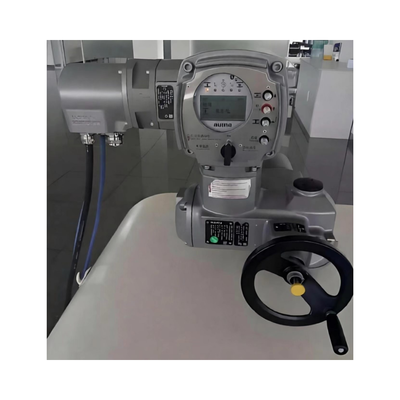

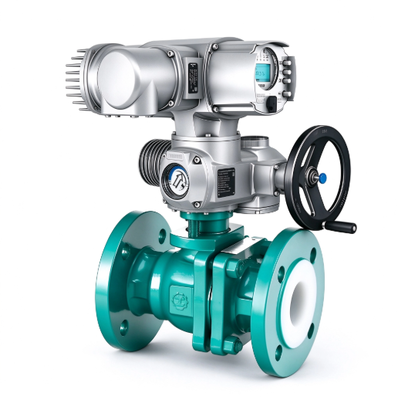

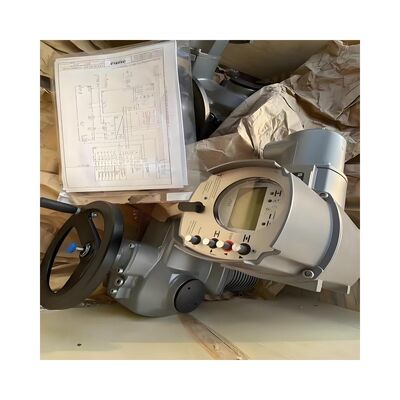

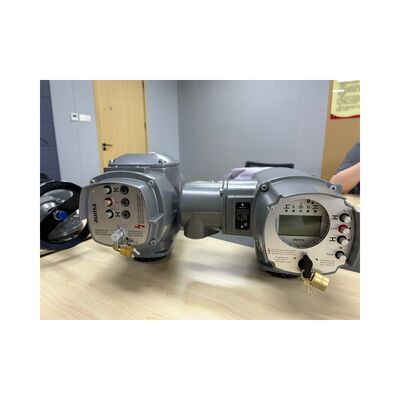

The AUMA SA Series Multi-Turn Electric Actuator Package is a complete valve automation system that combines the SA multi-turn actuator with integral actuator controls (AM or AC series) in a single pre-assembled, Fabrikgetestete Einheit. Es wird als koordiniertes Paket geliefert, um die Inbetriebnahmezeit zu verkürzen und die Notwendigkeit zu beseitigen, Aktoren, Steuergeräte, Rückkopplungskomponenten,und elektrische SchnittstellenDas Paket ist auf einem robusten Wurmgetriebe mit einem Drehmoment von 10 Nm bis 32.000 Nm und einer Ausgangsgeschwindigkeit von 4 Rpm bis 180 Rpm ausgerichtet, angetrieben durch 3-phasige Wechselstrom-, 1-phasige Wechselstrom-,oder Gleichstrommotoren je nach Konfiguration.Die Grenz- und Drehmomenterkennung ist integriert und die lokale Bedienung ist durch ein Handrad zur manuellen Übernahme möglich.Der Aktor kann mit Bedienelementen kombiniert werden, die von einfachen OPEN-CLOSE-Einheiten bis zu mikrokontrollierten Versionen mit Feldbus-Schnittstelle und Betriebsdatenprotokoll reichen.

Das Gehäuse ist standardmäßig mit IP67 und IP68 als Option ausgestattet und bietet Schutz vor Staub, Wasser und vorübergehendem Eintauchen.Der Betriebstemperaturbereich liegt zwischen -30 °C und +70 °C, so dass das Paket für Außen-, Wasch- und anspruchsvolle industrielle Umgebungen geeignet ist.Der Korrosionsschutz erfüllt die Anforderungen der Klasse KS für Hochfestigkeitsanwendungen.Zu den verfügbaren Steuerungsoptionen gehören die AM-Serie für grundlegende Open-Close-Anwendungen und die AC-Serie für erweiterte Diagnostik, Feldbuskommunikation (Profibus, Modbus, Foundation Fieldbus),Integration der VermögensverwaltungDie Zertifizierungen können ATEX, IECEx, FM und CSA für den Einsatz in gefährlichen Bereichen umfassen, wobei für ausgewählte Konfigurationen die Fähigkeit SIL 2 und SIL 3 verfügbar ist.Die SA-Serie wird in der Wasserbehandlung, Stromerzeugung, Öl und Gas, chemischer Verarbeitung und maritimen Anwendungen eingesetzt, wo eine zuverlässige Ventilautomation und eine lange Lebensdauer unerlässlich sind.

Technische Spezifikation

Anwendungsindustrie

1. Wasser- und Abwasserbehandlung

2. Stromerzeugung (Wärme, Wasser, Kernkraft)

3. Erdöl- und Erdgasförderung

4. Chemische und petrochemische Verarbeitung

5. Zellstoff und Papier

6. Bergbau und Mineralien

7. Marine und Schiffbau

8. Verarbeitung von Lebensmitteln und Getränken

Diese Branchen erfordern eine zuverlässige Ventilautomatisierung für den offenen und geschlossenen Betrieb und die Positionierung von Torventilen, Kugelventilen, Schmetterlingsventilen und Schleusen.Fernanlagen, und gefährliche Umgebungen, wenn sie mit entsprechenden Kontrollen und Zertifizierungen korrekt konfiguriert sind.und elektrischer Schutz sind wichtig für die langfristige Zuverlässigkeit.

Häufige Probleme

1. Der Aktor reagiert nicht auf den Befehl "Check Control Unit Power", die Position des Auswählschalters (LOCAL/REMOTE) und den Kommunikationsstatus des Feldbusses.

2. Drehmomentfehleranzeige während des Betriebs ️ Überprüfung des Ventilsitzes, der Stammausrichtung und der Drehmomentbegrenzung; Rücksetzungen über die Knöpfe RESET oder den Feldbus-Befehl.

3. Wärmefehltritt ‡ Motorschutz aktiviert; Kühlzeit erlaubt, Arbeitszyklus und Umgebungstemperatur überprüft, Motorgröße überprüft.

4. Grenzschalter nicht ausgeschaltet  Grenzempfindungsmechanismus überprüfen, Fahrbereiche überprüfen und auf mechanische Hindernisse achten.

5. Das Handrad wird nicht eingeschaltet verifizieren Sie den manuellen Übergangsmechanismus, überprüfen Sie die Position des Abkopplungshebeln und überprüfen Sie die inneren Zahnräder.

6. Positionsfeedback fehlerhaft  Positionssender neu kalibrieren, Schleifkabelung von 4  20 mA überprüfen und die Funktion des Encoders überprüfen.

7. Die Anzeige zeigt einen Konfigurationsfehler Überprüfung der Parameter-Einstellungen, Überprüfung der Steuerungseinheitkonfiguration anhand der Ventildaten und Zurücksetzen.

8. Feldbus-Kommunikationsfehler: Überprüfen Sie die Busverkabelung, die Endung, die Gerätadresse und die Protokollkonfiguration.

9. Eintritt oder Feuchtigkeit des Gehäuses

10. Ventildrift oder Jagd während des Modulationsdienstes  Kontrollsteuerung, Überprüfung, ob der Aktor der SAR-Serie für den Modulationsdienst ist, und Prüfung der Ventildrehmomentanforderungen.

Ersatzmodelle

AUMA SAR-Serie (Modulationsdienst), AUMA SQ-Serie (Teildrehung), AUMA SAEx-Serie (Explosionssicherung), AUMA SA-UW-Serie (Unterwasser), Rotork IQ3-Serie, Rotork IQT-Serie, SIPOS 7-Serie,Limitorque MX-Baureihe, EIM TEC Serie, Bernard S Serie, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Anmerkung zur Auswahl: Bestätigen Sie die Drehmomentanforderung, die Ausgangsgeschwindigkeit, die Norm für die Anbringung von Ventilen (ISO 5210/DIN 3210), den Typ der Steuerungseinheit, das Kommunikationsprotokoll und die Zertifizierung des Gefahrbereichs vor dem Austausch..
