Fisher 3661 Elektro-pneumatisches Stellungsregler mit integriertem Bypass und Kraftbalance-Design für 4-20 mA DC-Regelung

Produktübersicht

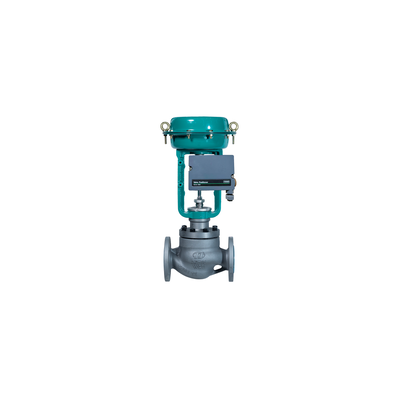

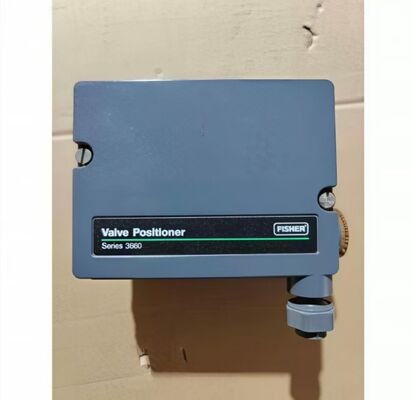

Der Fisher 3661 Elektro-Pneumatische Stellungsregler ist ein praxiserprobtes Kraftbalance-Instrument, das zum Positionieren von Schiebestangen-Regelventilen mit Membrandurchflussantrieb mittels eines elektrischen Eingangssignals von 4-20 mA DC entwickelt wurde. Er wandelt das elektrische Steuersignal in einen proportionalen pneumatischen Ausgangsdruck für den Antrieb um und gewährleistet so eine genaue und wiederholbare Ventilpositionierung für Drossel- und Ein/Aus-Betrieb. Der 3661 verwendet eine Düsen-Flapper- und Relaismechanik zusammen mit einem integrierten I/P-Wandlermodul, was eine schnelle Reaktion und Stabilität bei hohen Frequenzen ermöglicht. Seine kompakte, robuste Bauweise erlaubt die Montage in jeder Position und bietet eine ausgezeichnete Vibrationsbeständigkeit, was für eine zuverlässige Leistung in rauen Anlagenumgebungen entscheidend ist. Der Stellungsregler verfügt über ein integriertes Bypass-Ventil, das den manuellen Betrieb des Ventils während der Wartung ermöglicht, ohne das Instrument außer Betrieb zu nehmen. Null- und Spanneinstellungen sind für eine einfache Kalibrierung zugänglich, und die Wirkungsweise kann im Feld zwischen direkt und umgekehrt ohne zusätzliche Teile umgeschaltet werden. Der 3661 ist mit einer Vielzahl von pneumatischen Antrieben von Fisher und Drittanbietern kompatibel, die den Standard-Montageschnittstellen entsprechen. Da der pneumatische Teil praxiserprobt und unkompliziert bleibt, sind Wartung und Fehlerbehebung für Instrumententechniker einfach.

Das Gehäuse ist ein Aluminiumdruckgussgehäuse mit korrosionsbeständiger Oberfläche und bietet standardmäßig Schutz nach IP54. Der Versorgungsdruckbereich beträgt bis zu 100 psi (6,9 bar), und der Ausgangsdruck kann 95 % des Versorgungsdrucks erreichen. Der stationäre Luftverbrauch ist gering und trägt zur Energieeffizienz bei. Der Betriebstemperaturbereich liegt zwischen -40 und +71 °C (-40 bis +160 °F). Der 3661 verfügt über Zertifizierungen, darunter ATEX, CSA und FM für Installationen in explosionsgefährdeten Bereichen, mit eigensicheren und explosionsgeschützten Versionen. Typische Branchen sind Öl und Gas, chemische Verarbeitung, Raffinerie, Energieerzeugung, Wasseraufbereitung und allgemeine industrielle Prozesssteuerung. Die Kombination aus Kraftbalance-Zuverlässigkeit, integriertem Bypass, elektro-pneumatischem Eingang und breiter Zertifizierungsabdeckung macht den 3661 zu einer zuverlässigen Wahl für die Ventilautomatisierung, insbesondere in Anwendungen, bei denen ein bewährter, unkomplizierter elektro-pneumatischer Stellungsregler bevorzugt wird.

Technische Spezifikationen

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Energieerzeugung

4. Wasser- und Abwasseraufbereitung

5. Zellstoff- und Papierfabriken

6. Raffinerie- und Pipeline-Druckregelung

7. Pharmazeutische Herstellung

8. Allgemeine industrielle Prozesssteuerung

Diese Industrien erfordern eine genaue Ventilpositionierung und einen zuverlässigen Betrieb in anspruchsvollen Umgebungen. Der 3661 eignet sich besonders für Drosselanwendungen an Schiebestangen-Regelventilen mit Membrandurchflussantrieb, wo sein Kraftbalance-Design und seine Vibrationsunempfindlichkeit eine stabile Regelung gewährleisten. Das integrierte Bypass-Ventil vereinfacht die Wartung, indem es den manuellen Betrieb ermöglicht, ohne den Stellungsregler außer Betrieb zu nehmen. Mit seinem breiten Zertifizierungspaket kann der 3661 in explosionsgefährdeten Bereichen sowie in normalen Anlagenstandorten eingesetzt werden. Der Stellungsregler ist für die Verwendung mit pneumatischen Antrieben von Fisher und Drittanbietern konzipiert, die den Standard-Montageschnittstellen entsprechen.

Häufige Probleme

1. Der Stellungsregler reagiert nicht auf das Eingangssignal – überprüfen Sie die 4-20 mA Schleife auf Durchgängigkeit, verifizieren Sie die Eingangsimpedanz, stellen Sie sicher, dass der Versorgungsdruck ausreichend ist, und inspizieren Sie den I/P-Wandler und die Düsen-Flapper-Baugruppe auf Verschmutzung.

2. Das Ventil bewegt sich bei Sollwertänderung nicht – überprüfen Sie die pneumatischen Anschlüsse und den Versorgungsdruck; stellen Sie sicher, dass das richtige Eingangssignal das Instrument erreicht und dass das Bypass-Ventil geschlossen ist.

3. Der Stellungsregler oszilliert oder jagt – stellen Sie die Relais- und Düsen-Einstellungen ein, überprüfen Sie, ob die Rückführungsgestänge sicher befestigt sind, und stellen Sie sicher, dass der Antrieb nicht überdimensioniert ist.

4. Schlechte Linearität oder großer Fehler – überprüfen Sie die Geometrie des Rückführungsgestänges und die Bereichseinstellung, prüfen Sie auf Luftlecks und inspizieren Sie die Düse/den Flapper auf Verschleiß.

5. Langsame Reaktion – reinigen Sie die Drossel und die Düse, inspizieren Sie das Relais und den I/P-Wandler, prüfen Sie auf Lecks und stellen Sie sicher, dass der Versorgungsdruck ausreichend ist.

6. Instabiler Ausgangsdruck – überprüfen Sie die Stabilität des Versorgungsdrucks, inspizieren Sie den Düsen-Flapper-Spalt und überprüfen Sie die Spannung der Kraftbalance-Rückführungsfeder.

7. Kalibrierung nicht abgeschlossen – der 3661 verwendet eine manuelle Kalibrierung; überprüfen Sie, ob der Ventilhub im Nennbereich liegt, prüfen Sie die Position des Rückführungshebels und bestätigen Sie die Düsenorientierung.

8. Luftlecks oder Druckabfall – inspizieren Sie die Luftversorgungsanschlüsse, das Relais und die Rohrleitungen zum Antrieb; stellen Sie sicher, dass der Versorgungsdruck bis zu 100 psi beträgt.

9. Feuchtigkeitseintritt in das Gehäuse – inspizieren Sie Dichtungen, Kabelverschraubungen und Anschlusskästen; verifizieren Sie die IP54-Integrität und erwägen Sie ein IP65-Upgrade, falls erforderlich.

10. Unregelmäßiger Betrieb in Umgebungen mit hoher Vibration – überprüfen Sie die sichere Montage, prüfen Sie auf lose Verbindungen des Rückführungsgestänges und bestätigen Sie eine steife Montageposition.

Ersatzmodelle

1. Fisher 3582 Pneumatischer Stellungsregler

2. Fisher 3610J Elektro-pneumatischer Stellungsregler

3. Fisher 3620J Elektro-pneumatischer Stellungsregler

4. Fisher 3660 Stellungsregler

5. Fisher DVC2000 Digitaler Stellungsregler

6. Fisher DVC6200 Digitaler Stellungsregler

7. Masoneilan SVI II AP

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Auswahlhinweis: Überprüfen Sie vor dem Austausch von Modellen die Kompatibilität des Montageflansches, den Antriebstyp, den Hubbereich, den Eingangssignaltyp, den Versorgungsdruck und den Gehäuseschutz. Der 3661 passt auf einfachwirkende Membrandurchflussantriebe mit Standard-Montageschnittstellen. Für digitale Kommunikation und erweiterte Diagnostik sollten Sie ein Upgrade auf die Fisher DVC-Serie in Betracht ziehen.
