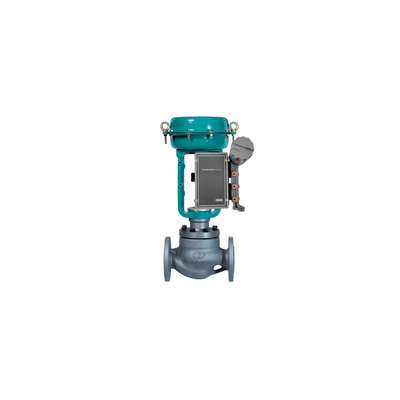

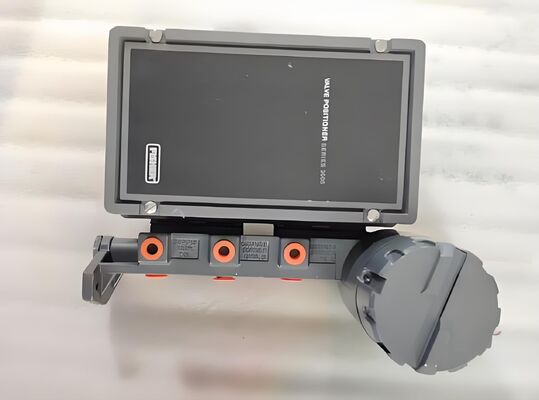

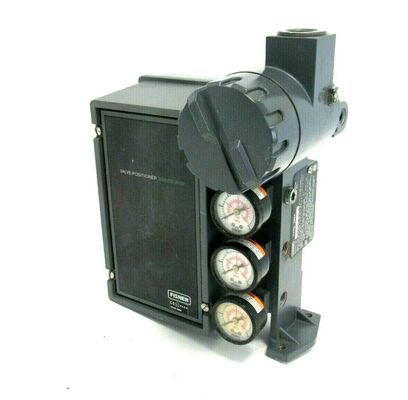

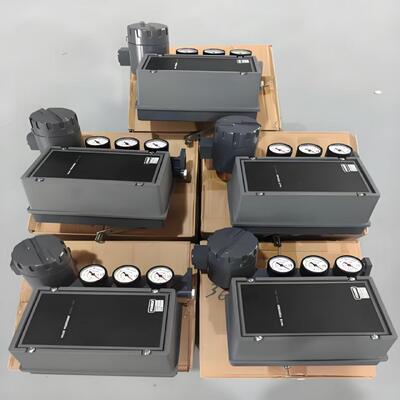

Fisher 3620J Elektropneumatischer Ventilpositionierer mit integriertem Bypassventil und Kraftgleichgewicht für 4-20 mA Gleichstrompräzisionssteuerung

Produktübersicht

Der Fisher 3620J elektro-pneumatische Stellungsregler ist ein praxiserprobtes Kraftbalance-Instrument, das zur Positionierung von Membran-gesteuerten Schiebestangen-Regelventilen mit einem elektrischen Eingangssignal von 4-20 mA DC entwickelt wurde. Er wandelt das elektrische Steuersignal in einen proportionalen pneumatischen Ausgangsdruck für den Stellantrieb um und gewährleistet so eine genaue und wiederholbare Ventilpositionierung für Drossel- und Ein/Aus-Betrieb. Der 3620J verwendet einen Düsen-/Flapper- und Relaismechanismus zusammen mit einem integrierten I/P-Wandlermodul, was eine schnelle Reaktion und Stabilität bei hohen Frequenzen bietet. Seine kompakte, robuste Bauweise ermöglicht die Montage in jeder Position und bietet eine ausgezeichnete Vibrationsbeständigkeit, was für eine zuverlässige Leistung in rauen Anlagenumgebungen entscheidend ist. Der Stellungsregler verfügt über ein integriertes Bypass-Ventil, das die manuelle Bedienung des Ventils während der Wartung ermöglicht, ohne das Instrument außer Betrieb zu nehmen. Null- und Spanneinstellungen sind für eine einfache Kalibrierung zugänglich, und die Wirkungsweise kann im Feld zwischen direkt und umgekehrt ohne zusätzliche Teile umgeschaltet werden. Der 3620J ist mit einer Vielzahl von pneumatischen Stellantrieben von Fisher und Drittanbietern kompatibel, die den Standard-Montageschnittstellen entsprechen. Da der pneumatische Teil praxiserprobt und unkompliziert bleibt, sind Wartung und Fehlerbehebung für Instrumententechniker einfach.

Das Gehäuse ist ein Aluminiumdruckgussgehäuse mit korrosionsbeständiger Oberfläche und bietet standardmäßig Schutz nach IP54. Der Versorgungsdruckbereich beträgt bis zu 100 psi (6,9 bar), und der Ausgangsdruck kann 95 % des Versorgungsdrucks erreichen. Der stationäre Luftverbrauch ist gering und trägt zur Energieeffizienz bei. Der Betriebstemperaturbereich liegt zwischen -40 und +71 °C (-40 bis +160 °F). Der 3620J verfügt über Zertifizierungen, darunter ATEX, CSA und FM für Installationen in explosionsgefährdeten Bereichen, mit eigensicheren und explosionsgeschützten Versionen. Typische Branchen sind Öl und Gas, chemische Verarbeitung, Raffinerie, Energieerzeugung, Wasseraufbereitung und allgemeine industrielle Prozesssteuerung. Die Kombination aus Kraftbalance-Zuverlässigkeit, integriertem Bypass, elektro-pneumatischem Eingang und breiter Zertifizierungsabdeckung macht den 3620J zu einer zuverlässigen Wahl für die Ventilautomatisierung, insbesondere in Anwendungen, bei denen ein bewährter, unkomplizierter elektro-pneumatischer Stellungsregler bevorzugt wird.

Technische Spezifikationen

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Energieerzeugung

4. Wasser- und Abwasseraufbereitung

5. Zellstoff- und Papierfabriken

6. Raffinerie und Pipeline-Druckregelung

7. Pharmazeutische Herstellung

8. Allgemeine industrielle Prozesssteuerung

Diese Branchen erfordern eine genaue Ventilpositionierung und zuverlässigen Betrieb in anspruchsvollen Umgebungen. Der 3620J eignet sich besonders für Drosselungsanwendungen an Membran-gesteuerten Schiebestangenventilen, wo sein Kraftbalance-Design und seine Vibrationsunempfindlichkeit eine stabile Regelung gewährleisten. Das integrierte Bypass-Ventil vereinfacht die Wartung, indem es eine manuelle Bedienung ermöglicht, ohne den Stellungsregler außer Betrieb zu nehmen. Mit seinem breiten Zertifizierungspaket kann der 3620J sowohl in explosionsgefährdeten als auch in normalen Anlagenbereichen eingesetzt werden. Der Stellungsregler ist für die Verwendung mit pneumatischen Stellantrieben von Fisher und Drittanbietern konzipiert, die den Standard-Montageschnittstellen entsprechen.

Häufige Probleme

1. Der Stellungsregler reagiert nicht auf das Eingangssignal – überprüfen Sie die 4-20 mA Schleife auf Durchgängigkeit, verifizieren Sie die Eingangsimpedanz, stellen Sie sicher, dass der Versorgungsdruck ausreichend ist, und inspizieren Sie den I/P-Wandler und die Düsen-/Flapper-Baugruppe auf Verunreinigungen.

2. Das Ventil bewegt sich bei Sollwertänderung nicht – überprüfen Sie die pneumatischen Anschlüsse und den Versorgungsdruck; stellen Sie sicher, dass das richtige Eingangssignal das Instrument erreicht und dass das Bypass-Ventil geschlossen ist.

3. Der Stellungsregler oszilliert oder jagt – stellen Sie die Relais- und Düsenjustierungen ein, überprüfen Sie, ob die Rückführungsgestänge sicher befestigt sind, und stellen Sie sicher, dass der Stellantrieb nicht überdimensioniert ist.

4. Schlechte Linearität oder großer Fehler – überprüfen Sie die Geometrie des Rückführungsgestänges und die Bereichseinstellung, prüfen Sie auf Luftlecks und inspizieren Sie die Düse/den Flapper auf Verschleiß.

5. Langsame Reaktion – reinigen Sie die Drossel und die Düse, inspizieren Sie das Relais und den I/P-Wandler, prüfen Sie auf Lecks und stellen Sie sicher, dass der Versorgungsdruck ausreichend ist.

6. Instabiler Ausgangsdruck – überprüfen Sie die Stabilität des Versorgungsdrucks, inspizieren Sie den Spalt zwischen Düse und Flapper und überprüfen Sie die Spannung der Kraftbalance-Rückführungsfeder.

7. Kalibrierung nicht abgeschlossen – der 3620J verwendet eine manuelle Kalibrierung; überprüfen Sie, ob der Ventilhub innerhalb des Nennbereichs liegt, prüfen Sie die Position des Rückführungshebels und bestätigen Sie die Düsenorientierung.

8. Luftlecks oder Druckabfall – inspizieren Sie die Luftversorgungsanschlüsse, das Relais und die Stellantriebsleitungen; stellen Sie sicher, dass der Versorgungsdruck bis zu 100 psi beträgt.

9. Feuchtigkeitseintritt in das Gehäuse – inspizieren Sie Dichtungen, Kabelverschraubungen und Anschlusskästen; überprüfen Sie die IP54-Integrität und erwägen Sie ein IP65-Upgrade, falls erforderlich.

10. Unregelmäßiger Betrieb in Umgebungen mit hoher Vibration – überprüfen Sie die sichere Montage, prüfen Sie auf lose Rückführungsgestänge-Verbindungen und bestätigen Sie eine starre Montageposition.

Ersatzmodelle

1. Fisher 3582 Pneumatischer Stellungsregler

2. Fisher 3610J Elektro-pneumatischer Stellungsregler

3. Fisher 3620J Elektro-pneumatischer Stellungsregler

4. Fisher 3660 Stellungsregler

5. Fisher 3661 Stellungsregler

6. Fisher DVC2000 Digitaler Stellungsregler

7. Fisher DVC6200 Digitaler Stellungsregler

8. Masoneilan SVI II AP

9. Samson 3730-3

10. KOSO EP800

Auswahlhinweis: Überprüfen Sie die Kompatibilität des Montagesockels, den Stellantriebstyp, den Hubbereich, die Art des Eingangssignals, den Versorgungsdruck und den Gehäuseschutz, bevor Sie Modelle ersetzen. Der 3620J passt zu einfachwirkenden Membran-Stellantrieben mit Standard-Montageschnittstellen. Für digitale Kommunikation und erweiterte Diagnostik sollten Sie ein Upgrade auf die Fisher DVC-Serie in Betracht ziehen.
