HART-Ventilregler mit EXPERTplus-Ventildiagnose - Samson 3730-3 elektropneumatischer Ventilregler

Produktübersicht

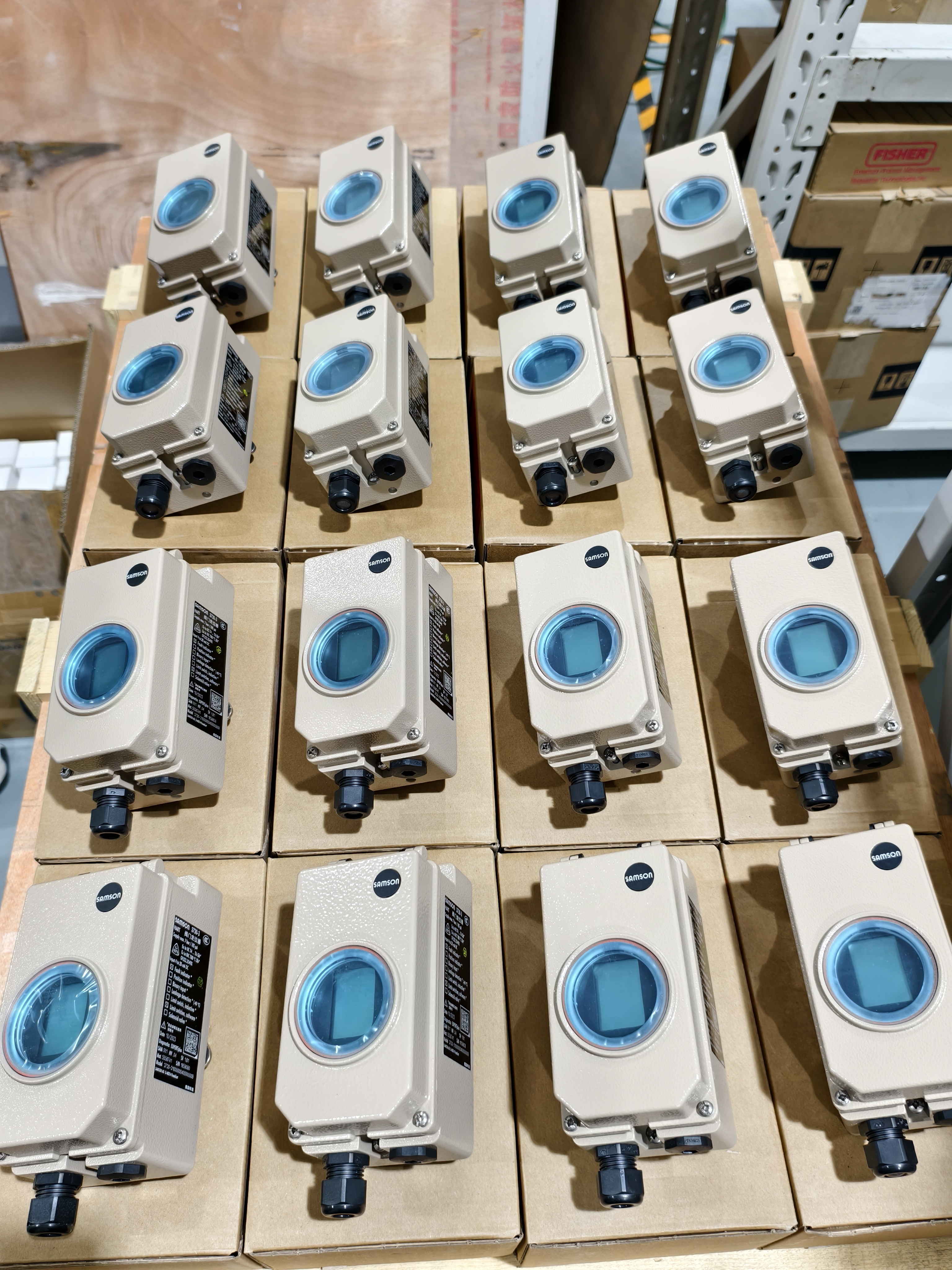

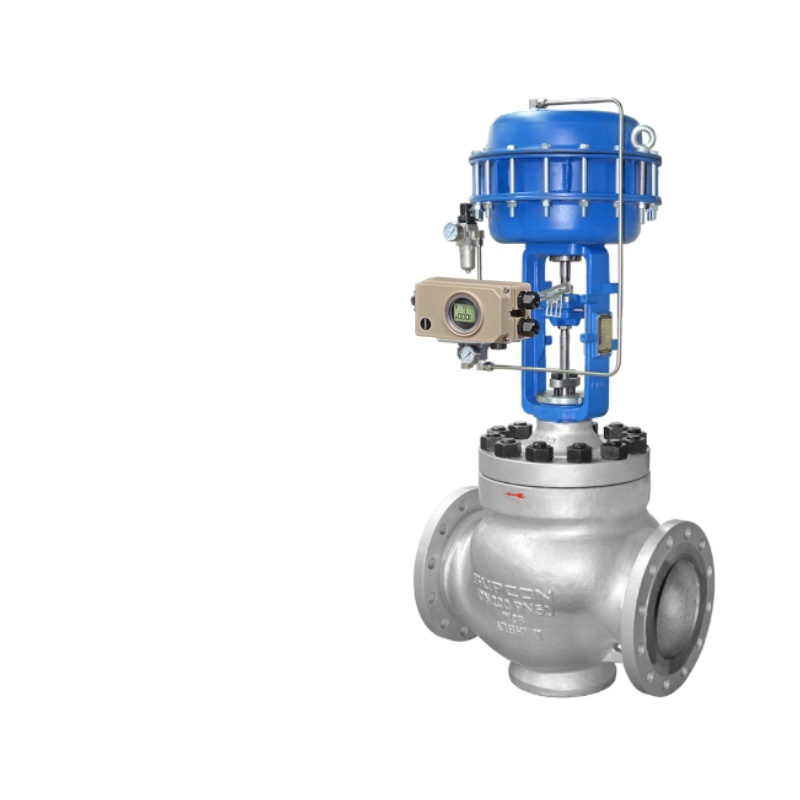

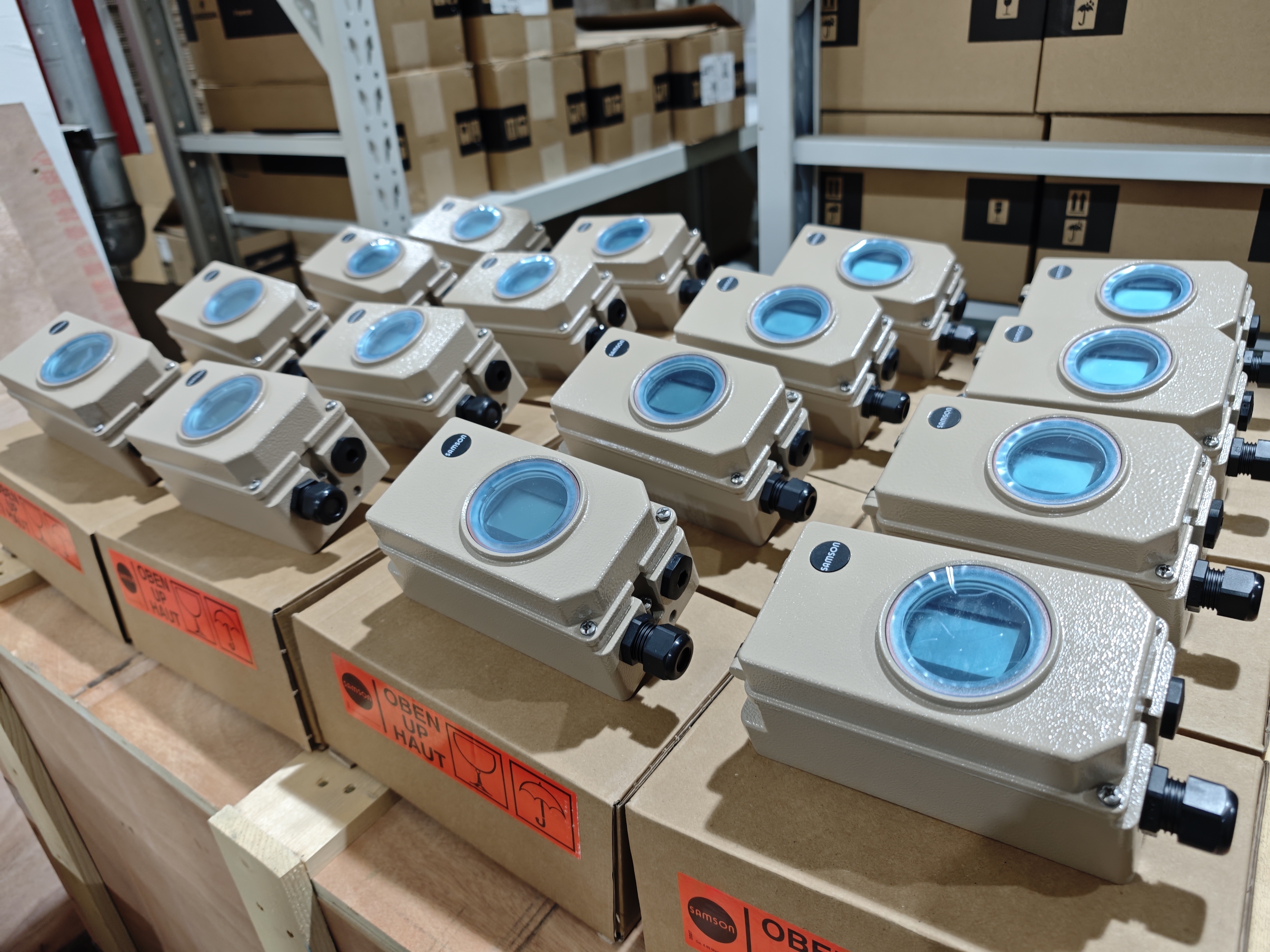

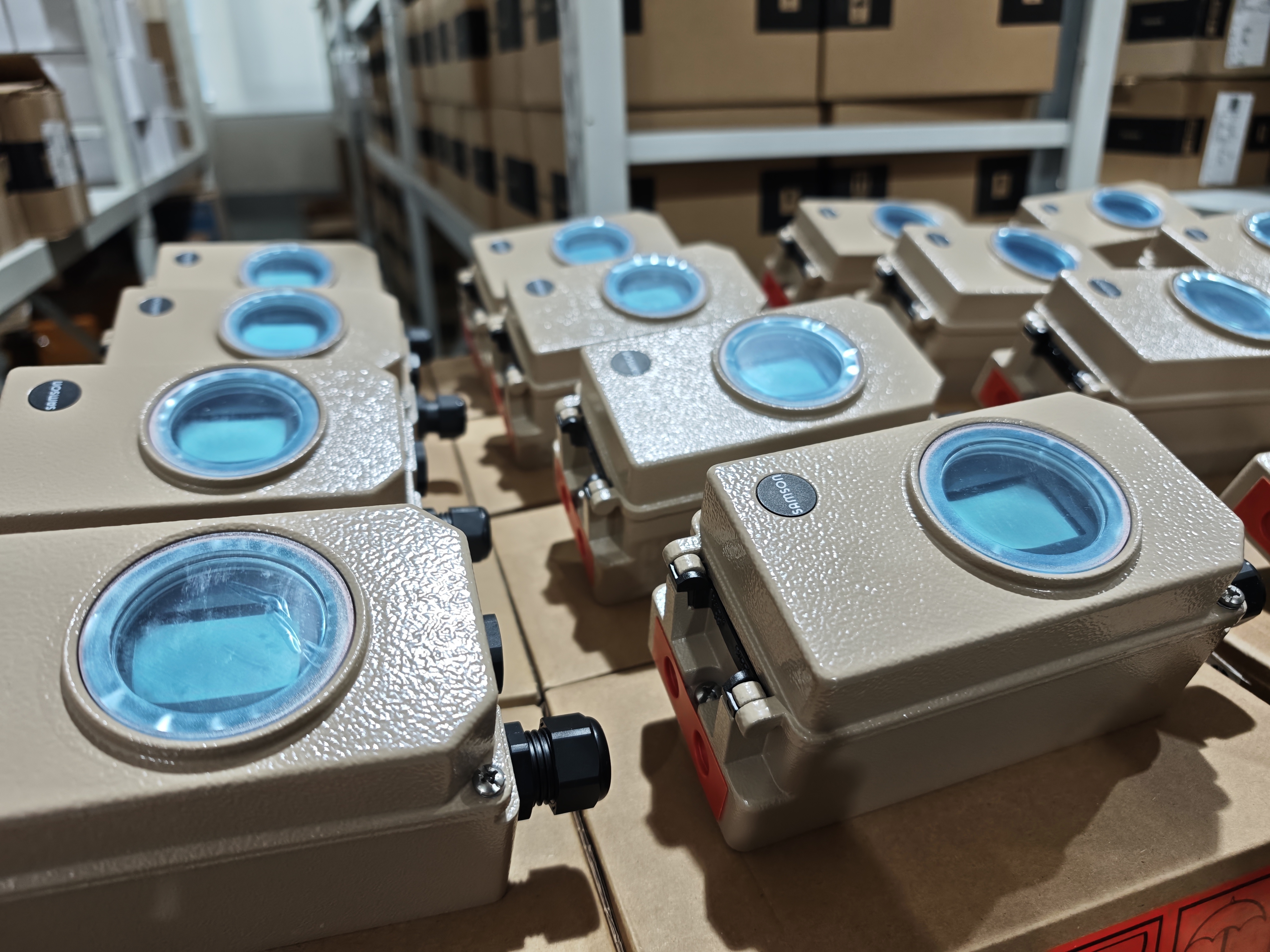

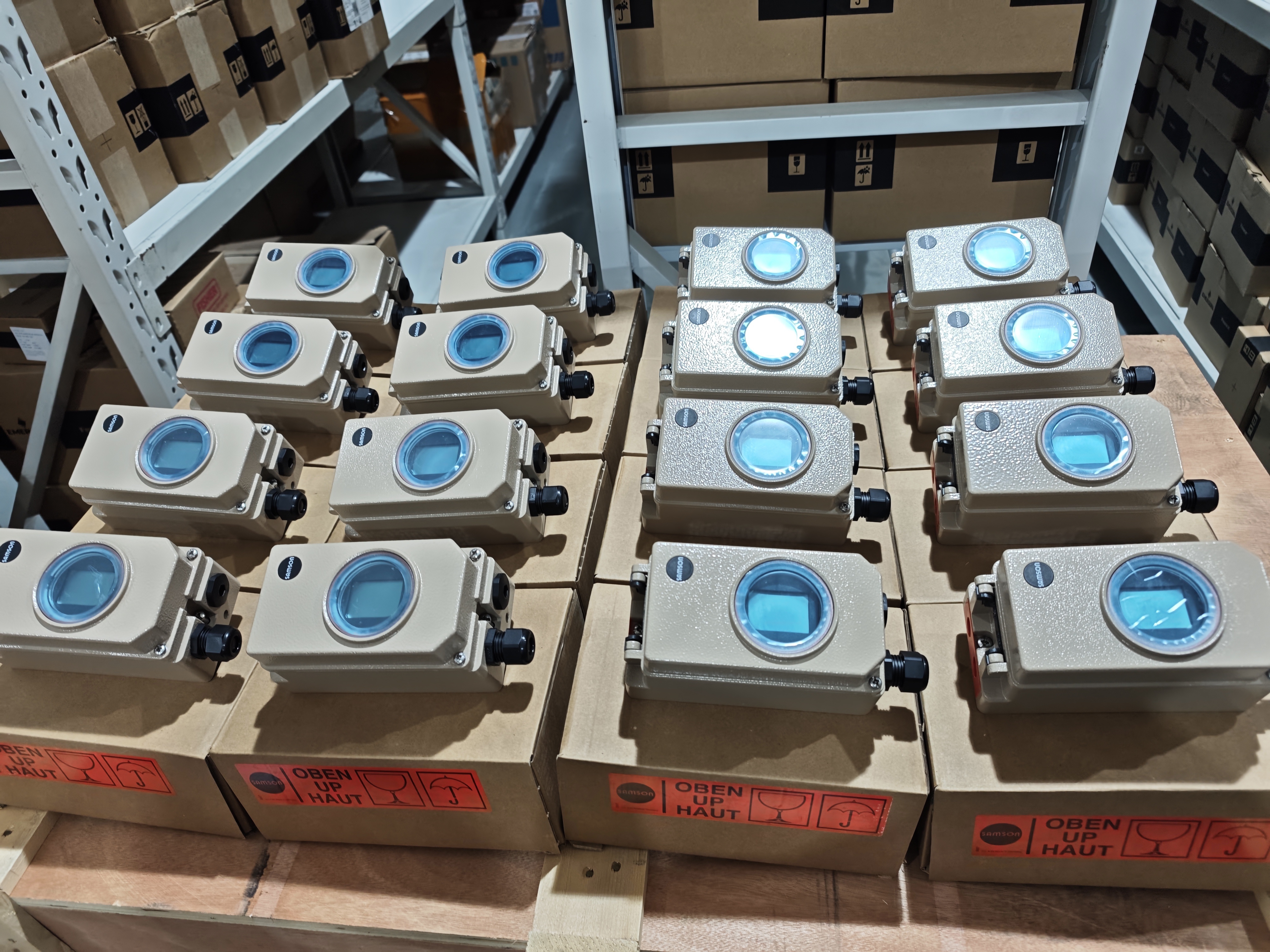

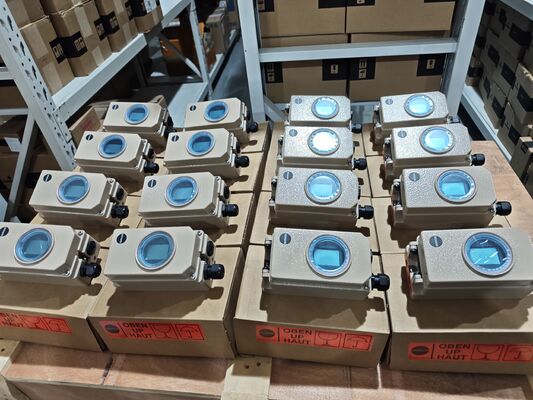

Der Samson 3730-3 elektropneumatische Stellungsregler ist ein intelligentes, HART-kommunizierendes Instrument, das eine vordefinierte Zuordnung der Ventilposition zum 4-20-mA-Steuersignal an pneumatischen Regelventilen sicherstellt. Er ist als einfach- oder doppeltwirkender Stellungsregler für den Anschluss an lineare und rotierende Stellglieder erhältlich und unterstützt Hubbereiche von 3,6 bis 300 mm und Öffnungswinkel von 24° bis 100°. Der 3730-3 verwendet ein berührungsloses Wegmesssystem, das mechanischen Verschleiß eliminiert und die Installation an Stellgliedern mit IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 oder SAMSON Integralanschluss vereinfacht. Eine Klartextanzeige mit NAMUR-Empfehlung NE 107 Zuständen und Meldungen bietet einen klaren Überblick über den Gerätestatus, und die einfache Ein-Knopf-Menüführung mit drehbarer Leserichtung ermöglicht eine schnelle Einrichtung und Kalibrierung in jeder Einbaulage. Das Instrument unterstützt HART 7-Kommunikation und ist SAM DIGITAL ready, was die Integration in moderne Asset-Management-Systeme ermöglicht. Integrierte EXPERTplus-Diagnose für Regelventile liefert Echtzeitdaten für die vorausschauende Wartung, erfasst den Zustand des Ventils während des laufenden Betriebs und generiert Meldungen über erforderliche Wartungsarbeiten. Alle Parameter werden im nichtflüchtigen EEPROM gespeichert, um Einstellungen bei Stromausfall zu schützen, und der Stellungsregler ist ein Zweidrahtsystem mit einer geringen elektrischen Last von 410 Ω. Der Substitutions-Inbetriebnahmemodus ermöglicht die Notinbetriebnahme des Stellungsreglers im laufenden Anlagenbetrieb, ohne die Ventilposition zu verändern. Der Stellungsregler verfügt außerdem über eine einstellbare Totdruckfunktion, eine Ausgangsdruckbegrenzung und eine automatische Nullpunktüberwachung zur Aufrechterhaltung der Langzeitgenauigkeit.

Das Gehäuse besteht aus Aluminiumdruckguss oder Edelstahl und bietet Schutz nach IP66 und NEMA 4X gegen Staub, Wassereintritt und korrosive Atmosphären. Der Zuluftdruckbereich liegt zwischen 1,4 und 7 bar (20 bis 105 psi), und der Stellungsregler bietet eine hohe Luftkapazität für eine schnelle und stabile Regelung. Der 3730-3 verfügt über Explosionsschutz-Zertifizierungen, einschließlich eigensicherer Ausführung, Schutzart durch Gehäuse und erhöhter Sicherheit. Der integrierte Temperatursensor und der Betriebsstundenzähler liefern zusätzliche Diagnoseeinblicke. Das Gerät verfügt außerdem über zwei standardmäßige programmierbare Positionsalarme und Selbstdiagnose mit Meldungen über einen Störmeldekontakt oder einen optionalen analogen Positionsgeber. Typische Branchen sind Öl und Gas, chemische Verarbeitung, Raffinerien, Energieerzeugung, Wasseraufbereitung und allgemeine industrielle Prozesssteuerung. Die Kombination aus erstklassiger Regelungsleistung, EXPERTplus-Diagnose und einem zukunftssicheren modularen Design macht den 3730-3 zu einer zuverlässigen Wahl für die Ventilautomatisierung, Anlagenoptimierung und vorausschauende Wartung.

Technische Spezifikationen

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Energieerzeugung

4. Wasser- und Abwasseraufbereitung

5. Zellstoff- und Papierfabriken

6. Raffinerie und Pipeline-Druckregelung

7. Pharmazeutische Herstellung

8. Allgemeine industrielle Prozesssteuerung

Diese Branchen erfordern eine genaue Ventilpositionierung, zuverlässige Kommunikation und fortschrittliche Diagnosefähigkeiten zur Aufrechterhaltung der Produktionseffizienz und Sicherheit. Der 3730-3 eignet sich besonders für Anwendungen mit anspruchsvollen Transitzeit-Anforderungen, schwierigen Umgebungsbedingungen und Drosselbetrieb. Die berührungslose Wegmessungstechnologie verlängert die Lebensdauer und ist ideal für Samson- und Fremdstellglieder. Mit HART-Kommunikation und EXPERTplus-Diagnose können Bediener auf Ventilzustandsdaten, Leistungstrends und Diagnosewarnungen zugreifen, ohne gefährliche Bereiche betreten zu müssen, was die Sicherheit verbessert und eine vorausschauende Wartung ermöglicht.

Häufige Probleme

1. Stellungsregler reagiert nicht auf Eingangssignal – prüfen Sie die 4-20-mA-Schleife auf Durchgängigkeit, vergewissern Sie sich, dass die Quelle genügend Strom liefern kann, und bestätigen Sie, dass die elektrischen Anschlüsse korrekt sind; prüfen Sie auf beschädigte magnetoelektrische Komponenten, falschen Speisedruck oder blockierte Luftwege.

2. Ventilposition überschießt oder liegt hinter dem Sollwert zurück – überprüfen Sie die korrekte Position des Rückführhebeldrehpunktes, prüfen Sie die Bereichs- und Nullpunkt-Einstellungen und bestätigen Sie, dass der Magnet seine Magnetisierung nicht verloren hat.

3. Stellungsregler oszilliert oder jagt – prüfen Sie die Einstellung der Verstärker-Balance-Schraube, reduzieren Sie die Öffnung des Ausgangsdrosselventils und vergewissern Sie sich, dass alle Rückführungsverbindungen sicher und fest sind.

4. Schlechte Linearität oder großer Fehler – überprüfen Sie Installation und Einstellung, prüfen Sie auf Luftlecks im pneumatischen System, inspizieren Sie die magnetoelektrische Baugruppe und stellen Sie sicher, dass alle Schrauben fest angezogen sind und die Düsen-/Flapperpositionen korrekt sind.

5. Langsame Reaktion oder träge Funktion – reinigen Sie den Drosselring in der Membrankammer, inspizieren Sie Düse/Flapper auf Beschädigungen, prüfen Sie auf Luftlecks, überprüfen Sie die Installation der Rückführfeder und stellen Sie sicher, dass der Speisedruck ausreichend ist und der Durchfluss des Druckreglers ausreicht.

6. Instabiles Rückführsignal – prüfen Sie den Wegsensor und die Anschlusskabel auf lose oder beschädigte Verbindungen und vergewissern Sie sich, dass der Speisedruck stabil ist.

7. Automatische Kalibrierung schlägt fehl – prüfen Sie den Stellweg, den Speisedruck und ob der berührungslose Wegsensor richtig positioniert ist; stellen Sie sicher, dass keine mechanische Schwergängigkeit vorliegt.

8. Luftlecks oder Druckabfall – inspizieren Sie Luftzufuhranschlüsse, Relais und Stellgliedschläuche auf Lecks; vergewissern Sie sich, dass der Zuluftdruck zwischen 1,4 und 7 bar liegt.

9. Feuchtigkeitseintritt in das Gehäuse – inspizieren Sie Dichtungen, Kabelverschraubungen und Anschlusskästen; überprüfen Sie die Integrität von IP66 / NEMA 4X.

10. HART-Kommunikation intermittierend – prüfen Sie die Schleifenverdrahtung, Abschirmung, Terminierung und die HART-Geräteadresse; überprüfen Sie die DTM/EDD-Integration mit dem Steuerungssystem.

Ersatzmodelle

1. Samson TROVIS 3730-3

2. Samson 3730-6 (Upgrade mit Drucksensoren)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Auswahlhinweis: Überprüfen Sie die Kompatibilität des Montageflansches, den Stellweg des Stellglieds, den Eingangssignaltyp, das Kommunikationsprotokoll, den Speisedruck und den Gehäuseschutz, bevor Sie Modelle austauschen. Der 3730-3 ist für einfach- oder doppeltwirkende pneumatische Stellglieder konzipiert und kann als direkter Ersatz für ältere analoge Stellungsregler dienen. Der TROVIS 3730-3 ist das vorgesehene Ersatzgerät, da der 3730-3 in naher Zukunft eingestellt wird.
