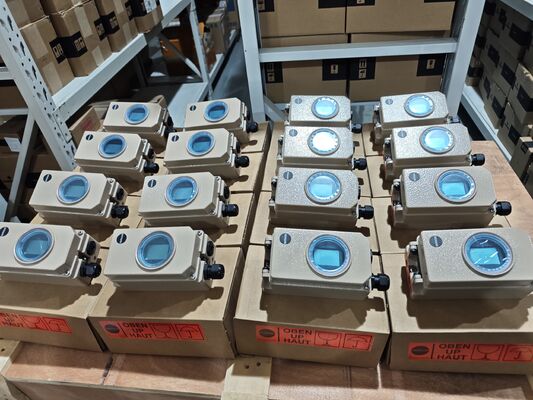

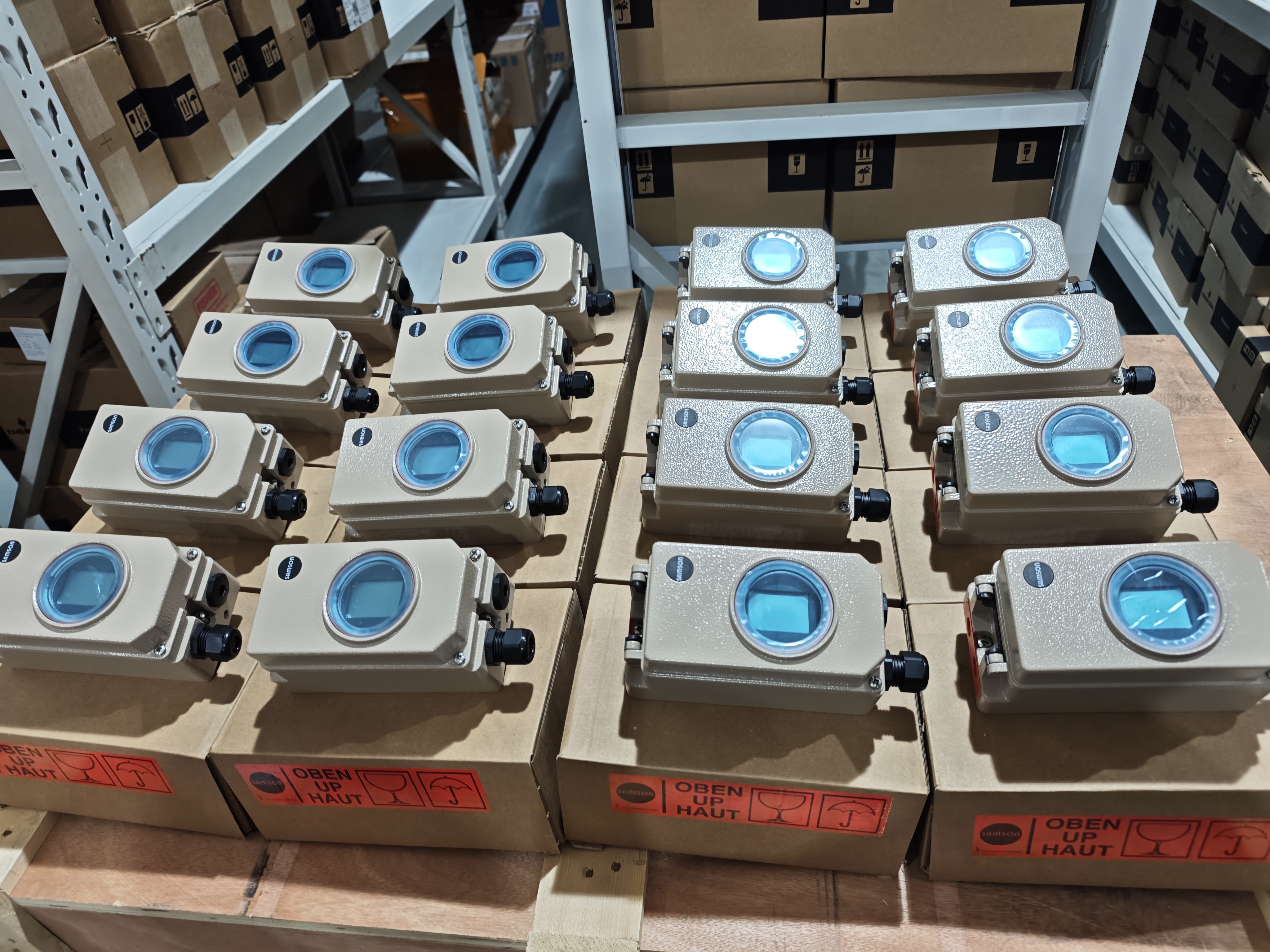

HART Elektropneumatischer Positionierer für den Drosselungsdienst mit Ventilpositionierergehäuse aus Edelstahl

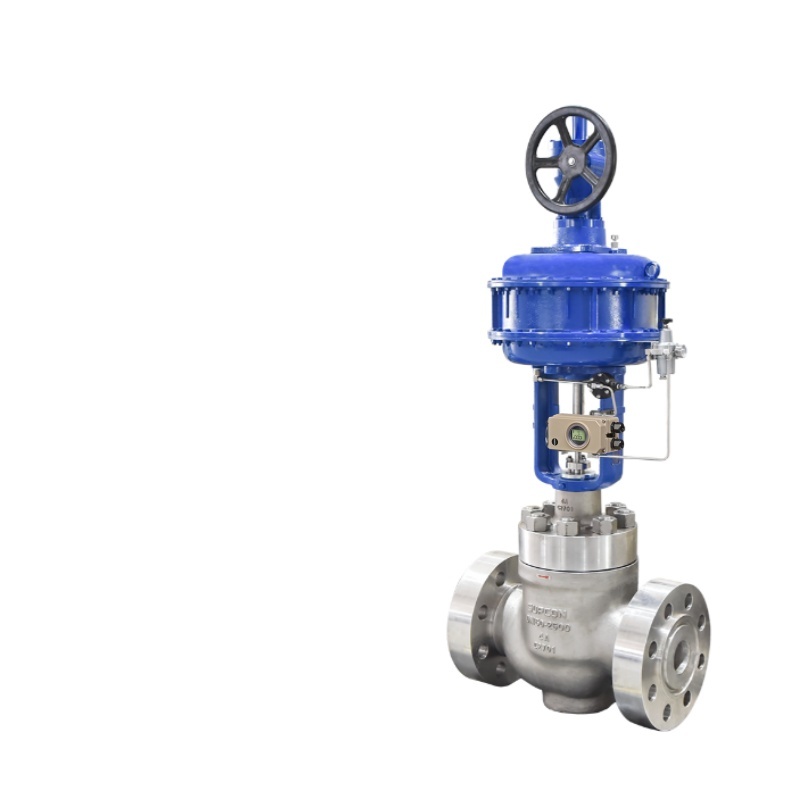

Produktübersicht

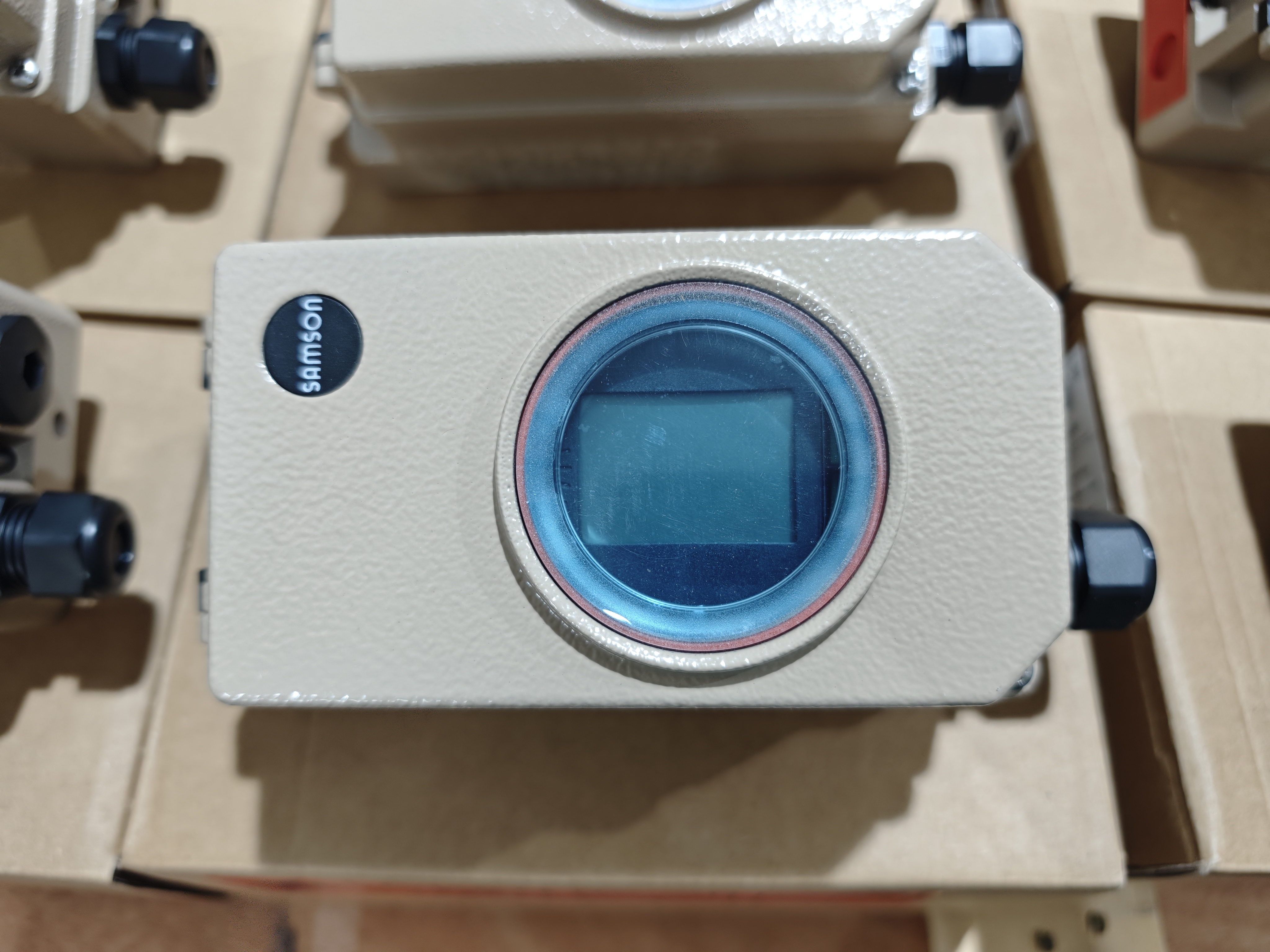

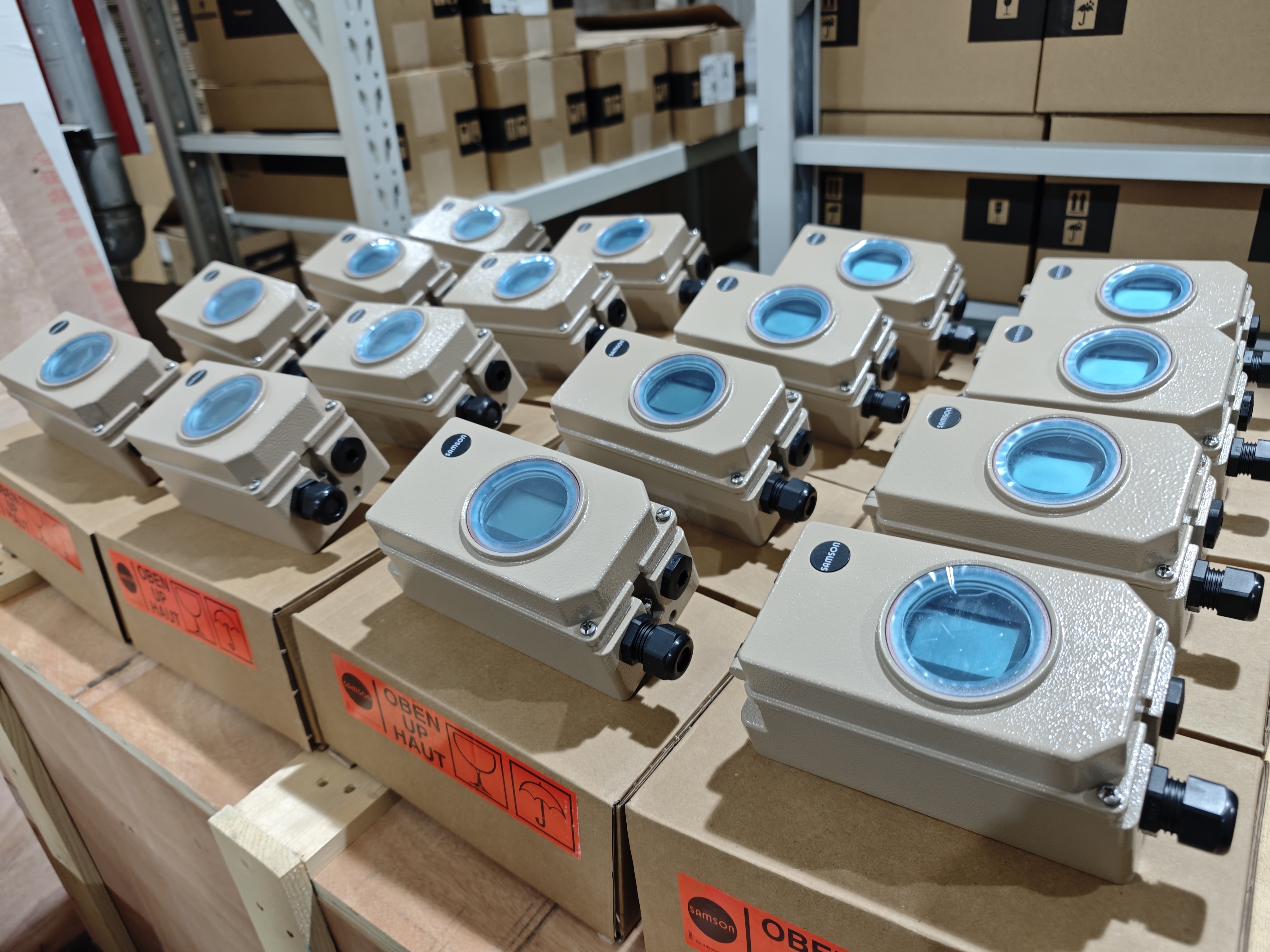

Der Samson 3730-3 elektropneumatische Stellungsregler ist ein intelligentes, HART-kommunizierendes Instrument, das die Ventilposition einem 4-20-mA-Steuersignal an pneumatischen Regelventilen zuweist. Er ist als einfachwirkender oder doppeltwirkender Stellungsregler für den Anschluss an lineare und rotierende Aktoren erhältlich und unterstützt Hubbereiche von 3,6 bis 300 mm und Öffnungswinkel von 24° bis 100°. Der 3730-3 verwendet ein berührungsloses Wegmesssystem, das mechanischen Verschleiß eliminiert und die Installation an Aktoren mit SAMSON Integralanschluss nach IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 oder SAMSON vereinfacht. Eine Klartextanzeige mit Zuständen und Meldungen gemäß NAMUR-Empfehlung NE 107 bietet einen klaren Überblick über den Gerätestatus, und die einfache Menüführung mit einem Drehknopf und drehbarer Anzeigerichtung ermöglicht eine schnelle Einrichtung und Kalibrierung in jeder Montageposition. Das Instrument unterstützt HART 7-Kommunikation und ist SAM DIGITAL ready, was die Integration in moderne Asset-Management-Systeme ermöglicht. Integrierte EXPERTplus-Diagnose für Regelventile liefert Echtzeitdaten für die vorausschauende Wartung, erfasst den Ventilzustand während des laufenden Betriebs und generiert Meldungen über erforderliche Wartungsarbeiten. Alle Parameter werden in nichtflüchtigem EEPROM gespeichert, um Einstellungen bei Stromausfall zu schützen, und der Stellungsregler ist ein Zweidrahtsystem mit einer geringen elektrischen Last von 410 Ω. Der Substitutions-Inbetriebnahmemodus ermöglicht die Inbetriebnahme des Stellungsreglers im Notfall während des laufenden Anlagenbetriebs, ohne die Ventilposition zu verändern. Der Stellungsregler verfügt außerdem über eine einstellbare Totdruckfunktion, eine Ausgangsdruckbegrenzung und eine automatische Nullpunktüberwachung zur Aufrechterhaltung der Langzeitgenauigkeit.

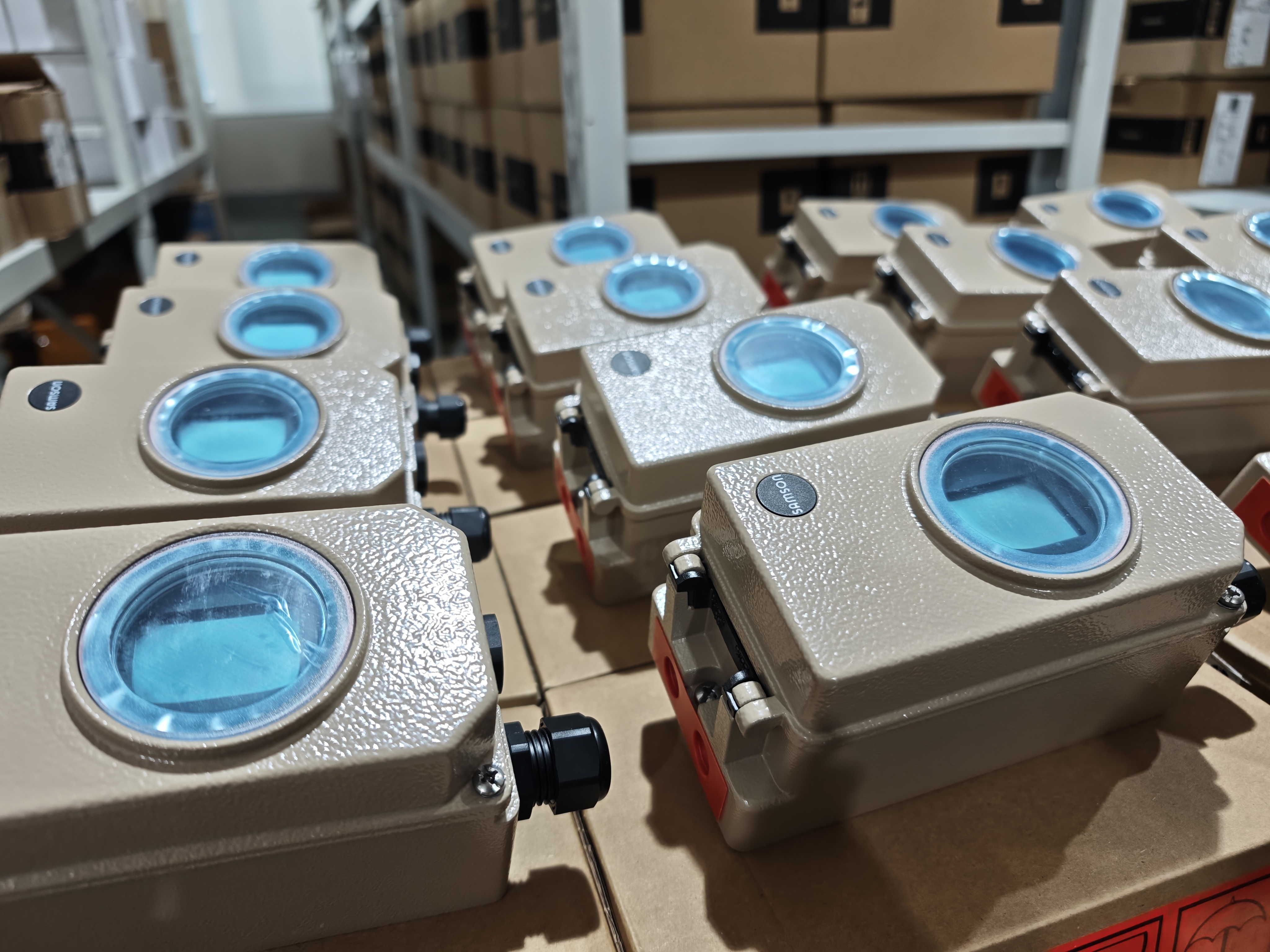

Das Gehäuse besteht aus Aluminium-Druckguss oder Edelstahl und bietet Schutz nach IP66 und NEMA 4X gegen Staub, Wassereintritt und korrosive Atmosphären. Der Versorgungsdruckbereich liegt zwischen 1,4 und 7 bar (20 bis 105 psi), und der Stellungsregler bietet eine hohe Luftkapazität für eine schnelle und stabile Regelung. Der 3730-3 verfügt über Explosionsschutz-Zertifizierungen, einschließlich eigensicherer Ausführung, Schutz durch Gehäuse und erhöhter Sicherheit. Der integrierte Temperatursensor und der Betriebsstundenzähler liefern zusätzliche Diagnoseinformationen. Das Gerät verfügt außerdem über zwei programmierbare Standard-Positionsalarme und Selbstdiagnose mit Meldungen über einen Störmeldeausgang oder einen optionalen analogen Positionsgeber. Typische Branchen sind Öl und Gas, chemische Verarbeitung, Raffinerien, Energieerzeugung, Wasseraufbereitung und allgemeine industrielle Prozesssteuerung. Die Kombination aus erstklassiger Regelungsleistung, EXPERTplus-Diagnose und einem zukunftssicheren modularen Design macht den 3730-3 zu einer zuverlässigen Wahl für die Ventilautomatisierung, Anlagen-Effizienz und vorausschauende Wartung.

Technische Spezifikationen

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Energieerzeugung

4. Wasser- und Abwasseraufbereitung

5. Zellstoff- und Papierfabriken

6. Raffinerie- und Pipeline-Druckregelung

7. Pharmazeutische Herstellung

8. Allgemeine industrielle Prozesssteuerung

Diese Industrien erfordern eine genaue Ventilpositionierung, zuverlässige Kommunikation und fortschrittliche Diagnosefähigkeiten, um die Produktionseffizienz und Sicherheit aufrechtzuerhalten. Der 3730-3 eignet sich besonders für Anwendungen mit anspruchsvollen Transitzeit-Anforderungen, schwierigen Umgebungsbedingungen und Drosselungsbetrieb. Die berührungslose Wegmessungstechnologie verlängert die Lebensdauer und ist ideal für Samson- und Fremd-Stellungsregler. Mit HART-Kommunikation und EXPERTplus-Diagnose können Bediener auf Ventilzustandsdaten, Leistungstrends und Diagnosewarnungen zugreifen, ohne gefährliche Bereiche betreten zu müssen, was die Sicherheit erhöht und eine vorausschauende Wartung ermöglicht.

Häufige Probleme

1. Der Stellungsregler reagiert nicht auf das Eingangssignal – prüfen Sie die 4-20-mA-Schleife auf Durchgängigkeit, vergewissern Sie sich, dass die Quelle genügend Strom liefern kann, und bestätigen Sie, dass die elektrischen Anschlüsse korrekt sind; prüfen Sie auf beschädigte magnetoelektrische Komponenten, falschen Versorgungsdruck oder blockierte Luftwege.

2. Das Ventil überschießt oder hinkt dem Sollwert hinterher – überprüfen Sie die korrekte Position des Rückführungshebel-Drehpunkts, prüfen Sie die Bereichs- und Nullpunkt-Einstellungen und stellen Sie sicher, dass der Magnet seine Magnetisierung nicht verloren hat.

3. Der Stellungsregler oszilliert oder jagt – prüfen Sie die Einstellung der Verstärker-Balance-Schraube, reduzieren Sie die Öffnung des Ausgangs-Drosselventils und stellen Sie sicher, dass alle Rückführungsverbindungen fest und dicht sind.

4. Schlechte Linearität oder großer Fehler – überprüfen Sie Installation und Einstellung, prüfen Sie auf Luftlecks im pneumatischen System, inspizieren Sie die magnetoelektrische Baugruppe und stellen Sie sicher, dass alle Schrauben fest angezogen sind und die Düsen-/Flapper-Positionen korrekt sind.

5. Langsame Reaktion oder träge Funktion – reinigen Sie den Drosselring in der Membrankammer, inspizieren Sie die Düse/den Flapper auf Beschädigungen, prüfen Sie auf Luftlecks, überprüfen Sie die Installation der Rückführungsfeder und stellen Sie sicher, dass der Versorgungsdruck ausreichend ist und der Durchfluss des Druckreglers ausreicht.

6. Instabiles Rückführsignal – prüfen Sie den Wegsensor und die Anschlusskabel auf lose oder beschädigte Verbindungen und stellen Sie sicher, dass der Versorgungsdruck stabil ist.

7. Die automatische Kalibrierung schlägt fehl – prüfen Sie den Ventilhub, den Versorgungsdruck und ob der berührungslose Wegsensor richtig positioniert ist; stellen Sie sicher, dass keine mechanische Klemmung vorliegt.

8. Luftlecks oder Druckabfall – inspizieren Sie die Luftversorgungsanschlüsse, das Relais und die Aktorleitungen auf Lecks; stellen Sie sicher, dass der Versorgungsdruck zwischen 1,4 und 7 bar liegt.

9. Feuchtigkeitseintritt in das Gehäuse – inspizieren Sie Dichtungen, Kabelverschraubungen und Klemmkästen; überprüfen Sie die Integrität nach IP66 / NEMA 4X.

10. Intermittierende HART-Kommunikation – prüfen Sie die Schleifenverdrahtung, Abschirmung, Terminierung und die HART-Geräteadresse; überprüfen Sie die DTM/EDD-Integration mit dem Steuerungssystem.

Ersatzmodelle

1. Samson TROVIS 3730-3

2. Samson 3730-6 (Upgrade mit Drucksensoren)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Auswahlhinweis: Überprüfen Sie die Kompatibilität des Montageflansches, den Aktorhubbereich, den Eingangssignaltyp, das Kommunikationsprotokoll, den Versorgungsdruck und den Gehäuseschutz, bevor Sie Modelle austauschen. Der 3730-3 ist für einfach- und doppeltwirkende pneumatische Aktoren konzipiert und kann als direkter Ersatz für ältere analoge Stellungsregler dienen. Der TROVIS 3730-3 ist das vorgesehene Ersatzgerät, da der 3730-3 in naher Zukunft eingestellt wird.
