Hochleistungs-SIL 2-Tuning-Ventil-Positionierer Intelligenter Ventil-Positionierer für die intelligente Steuerung

Produktübersicht

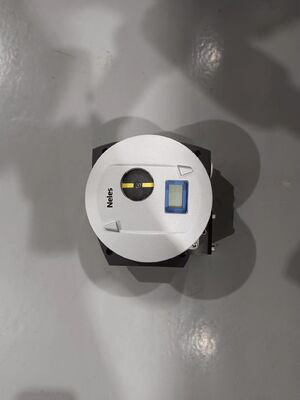

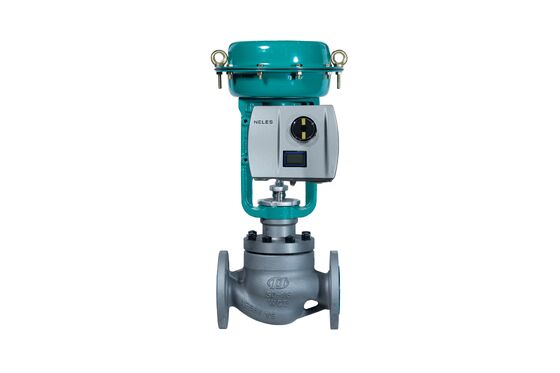

Der intelligente Ventilregler Neles ND9000 ist ein Mikrocontroller-basierter Ventilregler, der ein Steuersignal von 4-20 mA DC oder Feldbuskommunikation empfängt und in einen proportionalen pneumatischen Ausgang umwandelt, um einfach- oder doppeltwirkende Stellglieder anzusteuern, wobei sowohl lineare als auch rotierende Ventilapplikationen unterstützt werden. Sein berührungsloses Positionsmesssystem eliminiert mechanischen Verschleiß und vereinfacht die Installation an jedem Stellglied mit VDI/VDE 3845 oder IEC 60534-6 Montagefähigkeiten. Eine lokale Benutzeroberfläche mit Sprachauswahl ermöglicht eine schnelle Einrichtung und Kalibrierung, und dasselbe Gerät kann für lineare und rotierende Ventile, doppelt- und einfachwirkende Stellglieder verwendet werden, wodurch der Ersatzteilbestand reduziert wird. Das Instrument unterstützt austauschbare Kommunikationsoptionen, einschließlich HART 6 oder 7, FOUNDATION Fieldbus und Profibus PA, was ein einfaches Upgrade durch Austausch der Kommunikationsplatine ermöglicht. Optionale Endschalter und ein Positionssender (nur in HART) liefern ein Rücksignal der Ventilposition ohne zusätzliche Hardware. Der ND9000 ist von TÜV nach IEC 61508 SIL 2 zertifiziert und somit für sicherheitsbezogene Anwendungen geeignet. Da der ND9000 schleifenbetrieben ist und mit nur 3,6 mA arbeitet, ist er mit bestehenden Reglern und elektrischen Barrieren kompatibel. Die lokale Benutzeroberfläche in Kombination mit DTM/EDD-Unterstützung ermöglicht eine schnelle Inbetriebnahme und Konfiguration, entweder lokal oder von einem entfernten Standort aus unter Verwendung von DCS-Asset-Management-Tools.

Das Gehäuse besteht aus eloxierter Aluminiumlegierung und Polymerverbundwerkstoff oder optional aus vollem Edelstahl und bietet IP66- und NEMA 4X-Schutz gegen Staub, Wassereintritt und korrosive Atmosphären. Der Standardbetriebstemperaturbereich beträgt -40 °C bis +85 °C, wobei eine Arktis-Version den Betrieb bis -53 °C erweitert. Der Versorgungsdruckbereich liegt zwischen 0,14 und 0,8 MPa (1,4 bis 8 bar), und der ND9000 bietet einen geringen Energie- und Luftverbrauch für reduzierte Gesamtbetriebskosten. Der Regler verfügt über ein umfassendes Zertifizierungspaket, einschließlich ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R und NEPSI-Zulassungen für eigensichere und explosionsgeschützte Anwendungen. Er wird häufig in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Raffinerie, der Stromerzeugung, der Wasseraufbereitung, der Zellstoff- und Papierindustrie sowie in der allgemeinen industriellen Prozesssteuerung eingesetzt. Der ND9000 kann mit allen wichtigen DCS-Systemen integriert werden, und seine offene Architektur ermöglicht eine freie Schnittstellenbildung mit Software und Hardware verschiedener Hersteller über FDT- und EDD-Technologien. Die Kombination aus erstklassiger Regelungsleistung, überlegenen Diagnosen und zukunftssicherem modularem Design macht den ND9000 zu einer zuverlässigen Wahl für die Ventilautomatisierung, die Anlageneffizienz und die vorausschauende Wartung.

Technische Spezifikationen

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Stromerzeugung

4. Wasser- und Abwasseraufbereitung

5. Zellstoff- und Papierfabriken

6. Raffinerie- und Pipeline-Druckregelung

7. Pharmazeutische Herstellung

8. Bergbau- und Metallverarbeitung

Diese Industrien erfordern eine genaue Ventilpositionierung, zuverlässige Kommunikation und fortschrittliche Diagnosefähigkeiten, um die Produktionseffizienz und Sicherheit aufrechtzuerhalten. Der ND9000 eignet sich besonders für Anwendungen, bei denen eine erstklassige Regelungsleistung an rotierenden und linearen Ventilen wichtig ist, wie z. B. bei der automatisierten Durchfluss- und Druckregelung, der Automatisierung von Ventilen im Upstream- und Midstream-Bereich von Öl und Gas, bei Batch- und kontinuierlichen Prozessen in der chemischen und petrochemischen Industrie, bei Dampf- und Versorgungssystemen in Kraftwerken und bei Raffineriebetrieben. Die berührungslose Positionserfassungstechnologie verlängert die Lebensdauer und ist ideal für pneumatische Stellglieder von Neles und Drittanbietern. Mit HART- oder Feldbuskommunikation und Online-Ventildiagnosen können Betreiber auf Ventilzustandsdaten, Leistungstrends und Diagnosewarnungen zugreifen, ohne gefährliche Bereiche betreten zu müssen, was die Sicherheit verbessert und eine vorausschauende Wartung ermöglicht.

Häufige Probleme

1. Der Regler reagiert nicht auf das Eingangssignal – überprüfen Sie die 4-20 mA Schleife auf Durchgängigkeit, stellen Sie sicher, dass die Quelle mindestens 3,6 mA liefern kann, und bestätigen Sie, dass die Klemmenspannung die erforderliche Konformitätsspannung erfüllt.

2. Das Ventil bewegt sich bei Sollwertänderung nicht – überprüfen Sie die pneumatischen Anschlüsse und den Versorgungsdruck; stellen Sie sicher, dass das richtige Eingangssignal das Gerät erreicht und die Kalibrierung abgeschlossen wurde.

3. Lokales Display funktioniert nicht – überprüfen Sie die Stromversorgung und stellen Sie sicher, dass die Klemmenanschlüsse fest sitzen.

4. Automatische Kalibrierung schlägt fehl – überprüfen Sie den Ventilhub, den Versorgungsdruck und ob der berührungslose Positionssensor richtig positioniert ist; stellen Sie sicher, dass keine mechanische Klemmung vorliegt.

5. Falsche Positionsrückmeldung – überprüfen Sie die Konfiguration des Endschalters oder Positionssenders und kalibrieren Sie den Regler mit der lokalen Benutzeroberfläche oder der DTM/EDD-Software neu.

6. Luftlecks oder Druckabfall – inspizieren Sie die Luftversorgungsanschlüsse, das Relais und die Stellgliedrohrleitungen auf Lecks; stellen Sie sicher, dass der Versorgungsdruck zwischen 1,4 und 8 bar liegt und die Luftqualität ausreichend ist.

7. Ventil klemmt oder Magnetventil klemmt – führen Sie Online-Ventildiagnosetests durch, um Reibung in der Ventilbaugruppe, Probleme mit der Stellgliedfeder oder Wellenprobleme zu identifizieren; überprüfen Sie gespeicherte Diagnosetrends.

8. Übermäßige Reibung in der Ventilbaugruppe – führen Sie eine Diagnose der Reibungsanalyse durch und vergleichen Sie sie mit dem Basiswert; inspizieren Sie den Zustand der Dichtung und des Schafts; überprüfen Sie die Zykluszahl und die Signaturdaten.

9. Eindringen von Feuchtigkeit in das Gehäuse – inspizieren Sie Dichtungen, Kabelverschraubungen und Anschlusskästen; überprüfen Sie die Integrität von IP66 / NEMA 4X.

10. Intermittierende Kommunikation – überprüfen Sie die Schleifenverdrahtung, Abschirmung, Terminierung und Geräteadresse; überprüfen Sie die DTM/EDD-Integration mit dem Steuerungssystem.
