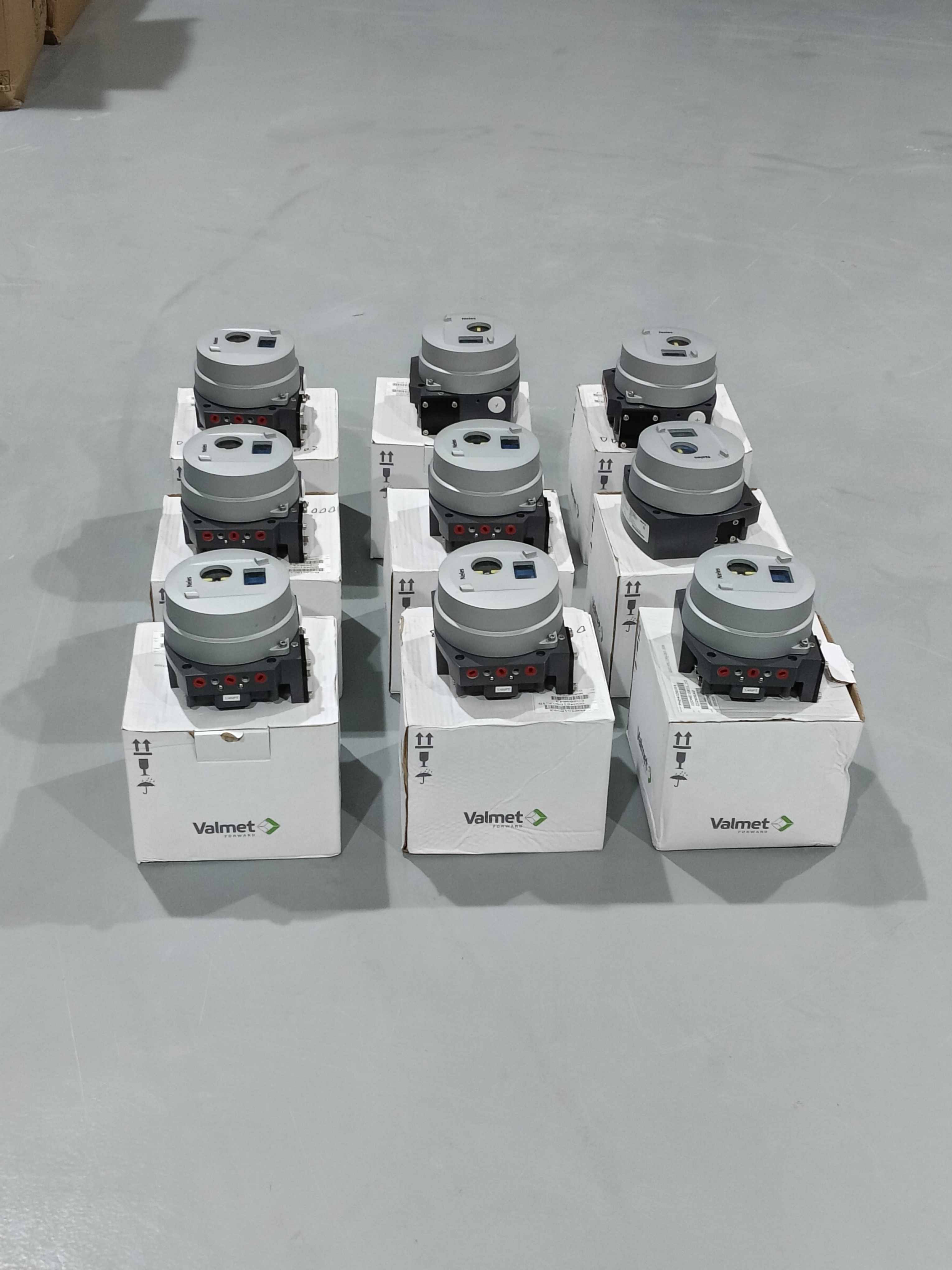

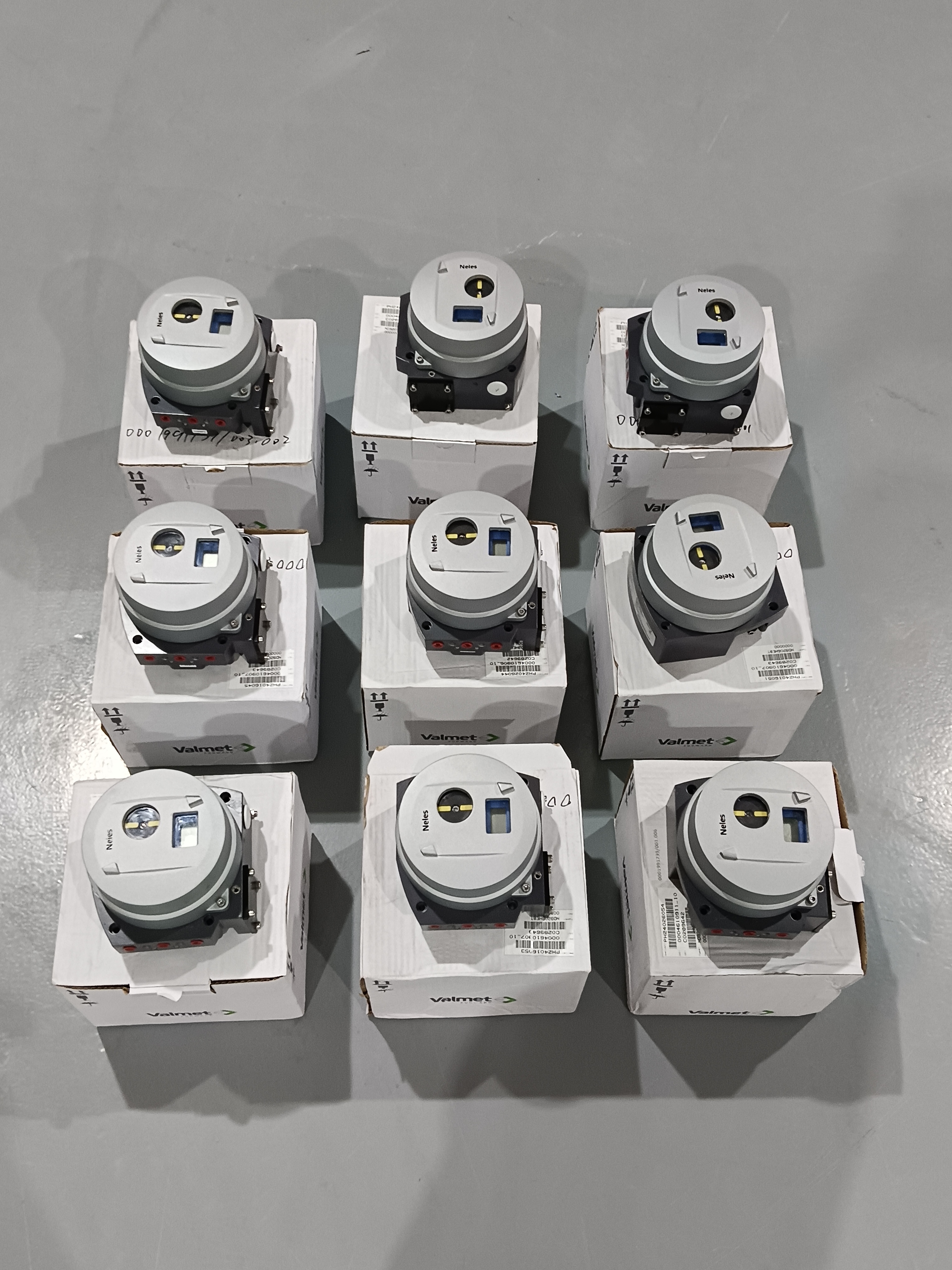

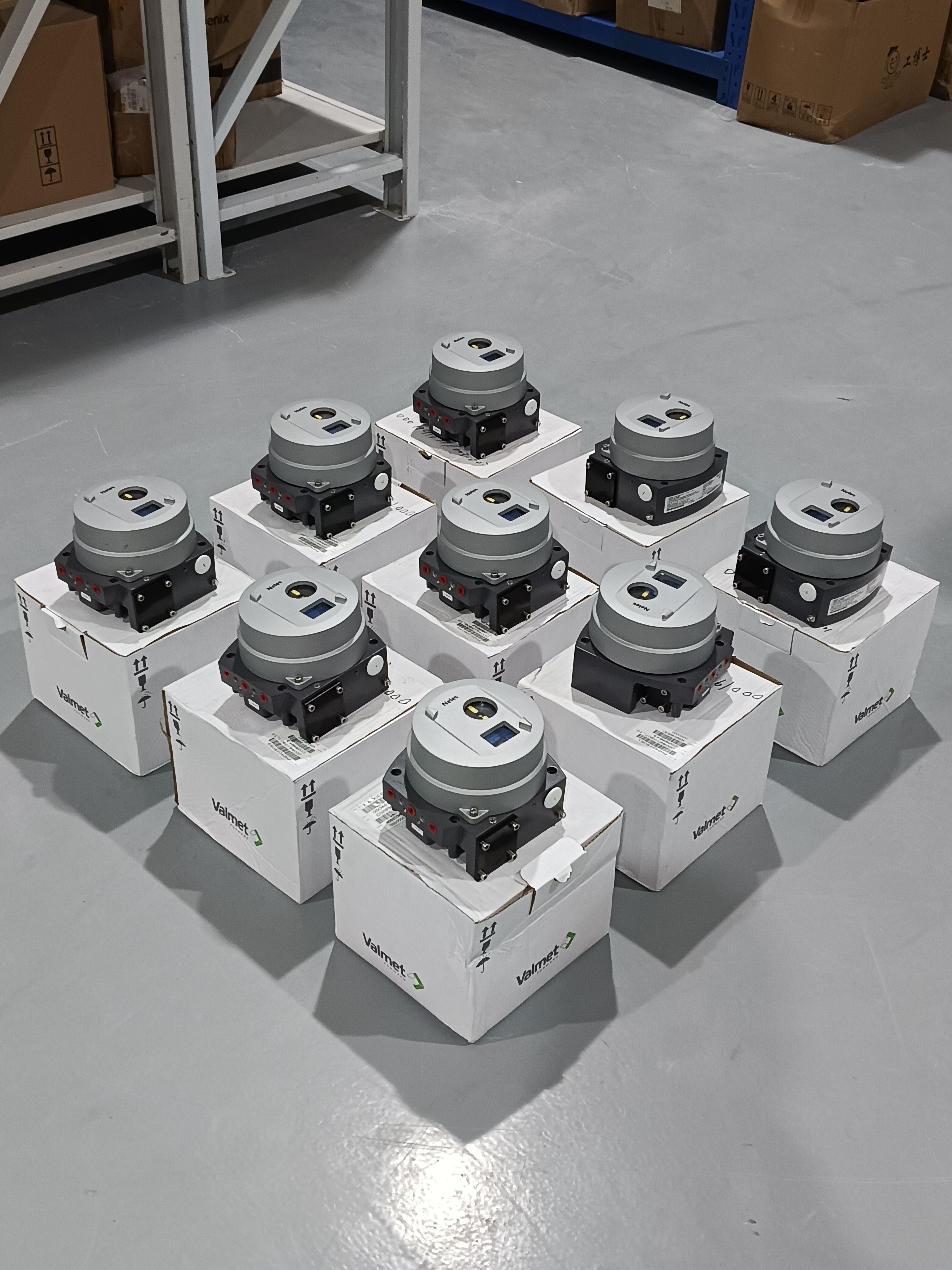

Neles ND9000 intelligenter Stellungsregler mit HART für die Ventilsteuerung

Produktübersicht

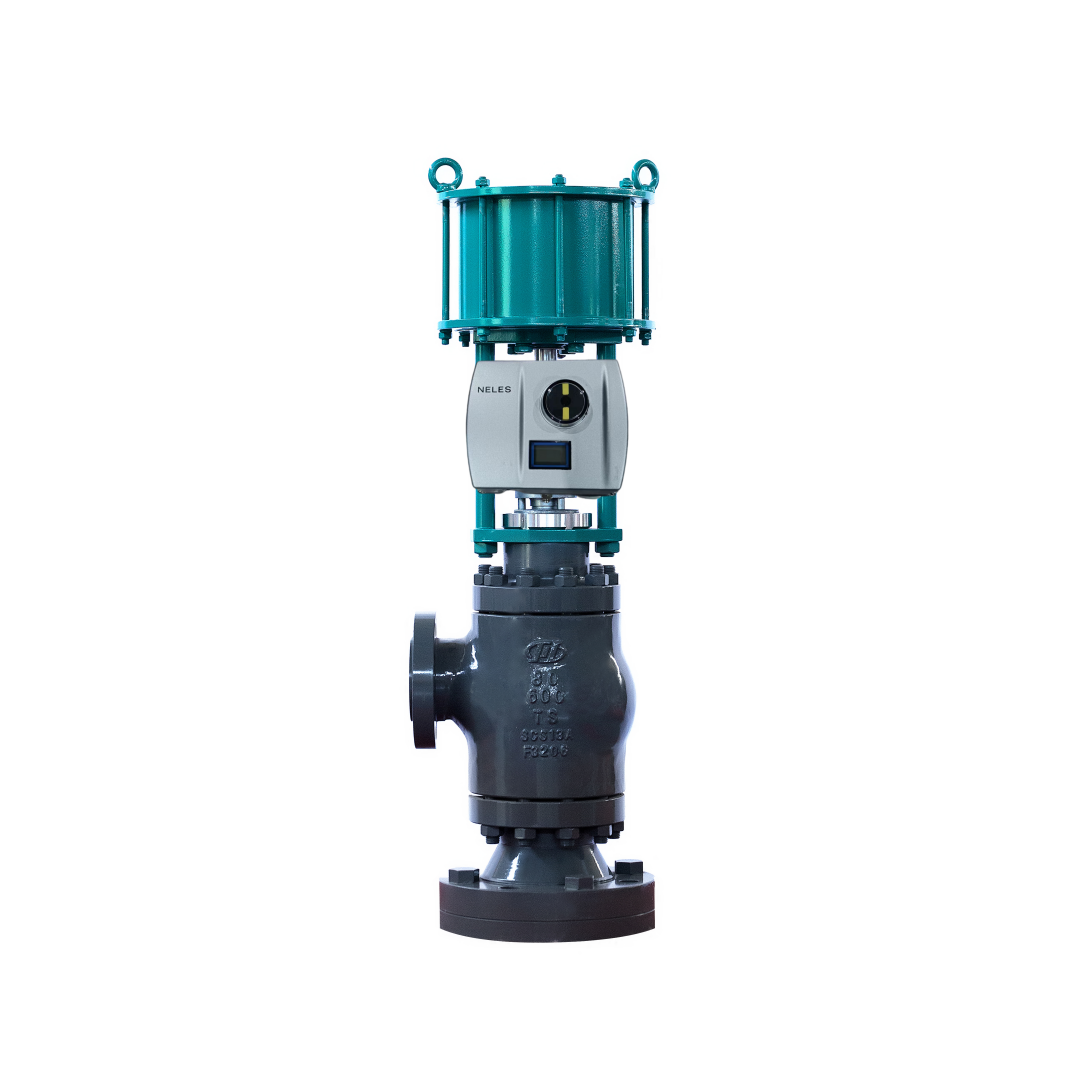

Der Neles ND9000 Intelligent Valve Positioner ist ein hochwertiger, mikrokontrollerbasierter Ventilsteuergerät, das für alle Steuerventilantriebe und in allen Industriebereichen ausgelegt ist.Es empfängt ein 4-20 mA Gleichstrom-Steuersignal oder eine Feldbuskommunikation und wandelt es in eine proportionale pneumatische Ausgabe um, um entweder ein- oder zweigliedende Aktoren zu antreiben, unterstützt sowohl lineare als auch Drehventil-Anwendungen.Die ND9000 verwendet ein berührungsloses Positionsmesssystem, das mechanischen Verschleiß verhindert und die Montage an jedem Aktor mit VDI/VDE 3845 oder IEC 60534-6-Montagefähigkeiten vereinfachtDie lokale Benutzeroberfläche mit Sprachauswahl ermöglicht eine schnelle Einrichtung und Kalibrierung und das gleiche Gerät kann für lineare und rotierende Ventile, doppel- und einwirkende Aktoren verwendet werden.Verringerung des ErsatzteilbestandsDas Gerät unterstützt austauschbare Kommunikationsoptionen wie HART 6 oder 7, FOUNDATION Fieldbus und Profibus PA, wodurch ein einfaches Upgrade durch Ersetzen des Kommunikationsplatines möglich ist.Optionale Grenzschalter und ein Positionssender (nur in HART) geben ohne zusätzliche Hardware eine Rückkopplung der VentilpositionDer ND9000 ist von der TÜV nach IEC 61508 als SIL 2 zertifiziert und somit für sicherheitsrelevante Anwendungen geeignet.Es ist mit bestehenden Steuerungen und elektrischen Barrieren kompatibel..

Das Gehäuse ist aus anodierter Aluminiumlegierung und Polymerverbundwerkstoff oder freiem vollständigem Edelstahl gefertigt und bietet IP66 und NEMA 4X-Schutz vor Staub, Wasser,und ätzende AtmosphärenDer Standardbetriebstemperaturbereich beträgt -40°C bis +85°C, bei einer arktischen Version bis -53°C. Der Versorgungsdruckbereich beträgt 0,14 bis 0,8 MPa (1,4- 8 bar).und der ND9000 bietet einen geringen Energie- und Luftverbrauch bei geringeren GesamtbetriebskostenDer Positionierer verfügt über ein umfassendes Zertifizierungsportfolio, darunter ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,und NEPSI-Zulassungen für intrinsisch sichere und explosionssichere AnwendungenEs ist weit verbreitet in Öl und Gas, chemische Verarbeitung, Raffination, Stromerzeugung, Wasseraufbereitung, Zellstoff und Papier und allgemeine industrielle Prozesskontrolle.Der ND9000 kann in alle wichtigen DCS-Systeme integriert werden, und seine offene Architektur ermöglicht eine freie Schnittstelle mit Software und Hardware verschiedener Hersteller über FDT- und EDD-Technologien.überlegene Diagnostik, und zukunftssicheres modulares Design machen den ND9000 zu einer zuverlässigen Wahl für Ventilautomation, Anlageneffizienz und vorausschauende Wartung.

Technische Spezifikation

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Stromerzeugung

4. Wasser- und Abwasserbehandlung

5. Zellstoff- und Papierfabriken

6. Raffinations- und Rohrdruckregelung

7. Pharmazeutische Industrie

8. Bergbau und Metallverarbeitung

Diese Branchen erfordern eine genaue Ventilposition, eine zuverlässige Kommunikation und eine fortschrittliche Diagnosekapazität, um die Produktionseffizienz und -sicherheit zu gewährleisten.Der ND9000 eignet sich besonders für Anwendungen, bei denen die Leistung der Benchmark-Steuerung von Dreh- und Linearventilen wichtig ist, z. B. automatisierte Durchfluss- und Drucksteuerung, Automation von Öl- und Gasventilen vor und zwischen dem Erdöl- und Erdgasstrom, chemische und petrochemische Chargen- und kontinuierliche Prozesse,Dampf- und Versorgungssysteme in KraftwerkenDie berührungslose Positionsmesstechnologie verlängert die Lebensdauer und ist sowohl für Neles als auch für pneumatische Aktoren von Drittanbietern ideal geeignet.mit HART- oder Feldbuskommunikation und Online-Ventildiagnostik, können die Bediener auf Daten über den Zustand der Ventile, Leistungstrends und diagnostische Warnmeldungen zugreifen, ohne in gefährliche Bereiche zu gelangen, wodurch die Sicherheit verbessert und eine vorausschauende Wartung ermöglicht wird.

Häufige Probleme

1. Positionierer reagiert nicht auf das Eingangssignal Überprüfen Sie die Kontinuität des 4-20 mA-Schleifens und überprüfen Sie, ob die Quelle mindestens 3,6 mA liefern kann.und bestätigen, dass die Endspannung der erforderlichen Konformitätsspannung entspricht.

2. Bei Änderung des Einstellpunktes schlägt das Ventil nicht .

3. Lokale Anzeige nicht funktioniert

4. Wenn die automatische Kalibrierung nicht abgeschlossen ist, überprüfen Sie die Bewegung des Aktoransatzes, den Versorgungsdruck und die richtige Position des berührungslosen Positionssensors; überprüfen Sie, ob keine mechanische Bindung vorliegt.

5. Positionsfeedback fehlerhaft verifizieren Sie die Grenzschalter- oder Positionssenderkonfiguration und kalibrieren Sie den Positionierer mit Hilfe der lokalen Schnittstelle oder der DTM/EDD-Software neu.

6. Luftlecks oder Druckabfall

7. Ventile stecken oder Magnetmaschinen stecken

8. Übermäßige Reibung der Ventilkonstruktion ️ Durchführung einer diagnostischen Reibungsanalyse und Vergleich mit dem Ausgangswert; Überprüfung des Verpackungs- und Stammzustands; Überprüfung der Zykluszahl und der Signaturdaten.

9. Eintritt von Feuchtigkeit in den Gehäusebereich: Überprüfen Sie die Versiegelungen der Abdeckung, die Kabeldrüsen und das Endgerät; überprüfen Sie die Integrität der IP66 / NEMA 4X-Regelung.

10. Kommunikationsintermittierender Antrieb ✓ Kontrollschleife, Abschirmung, Endung und Geräteadresse; Überprüfung der DTM/EDD-Integration mit dem Steuerungssystem.

Ersatzmodelle

1. Neles ND7000-Serie

2. Neles ND9100-Serie

3. Neles ND9200-Serie

4. Neles ND9300-Serie

5. Neles ND9400-Serie

6. Fisher DVC6200

7. Fisher DVC2000

8. Dies gilt für die Produkte der Baureihe 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Anmerkung zur Auswahl: Überprüfen Sie vor dem Austausch von Modellen die Kompatibilität der Befestigungsflansche, die Reichweite der Aktoren, den Eingangssignaltyp, das Kommunikationsprotokoll, den Versorgungsdruck und den Gehäusesschutz.Die ND9000 ist für einwirkende oder zweigestellende pneumatische Aktoren ausgelegt und bietet vollständig rückwärtskompatible Montagekits mit früheren Neles-Positionierergenerationen.
