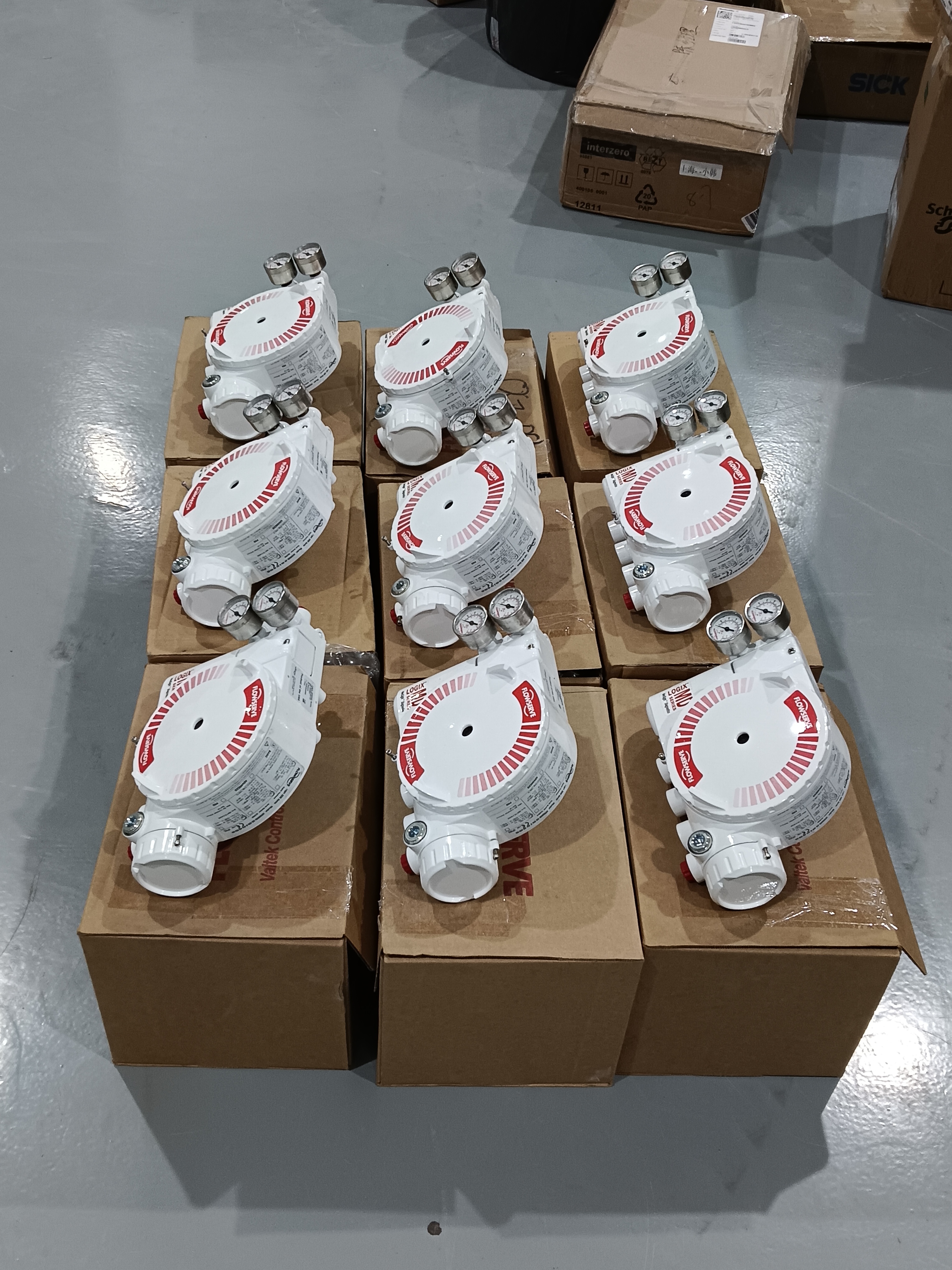

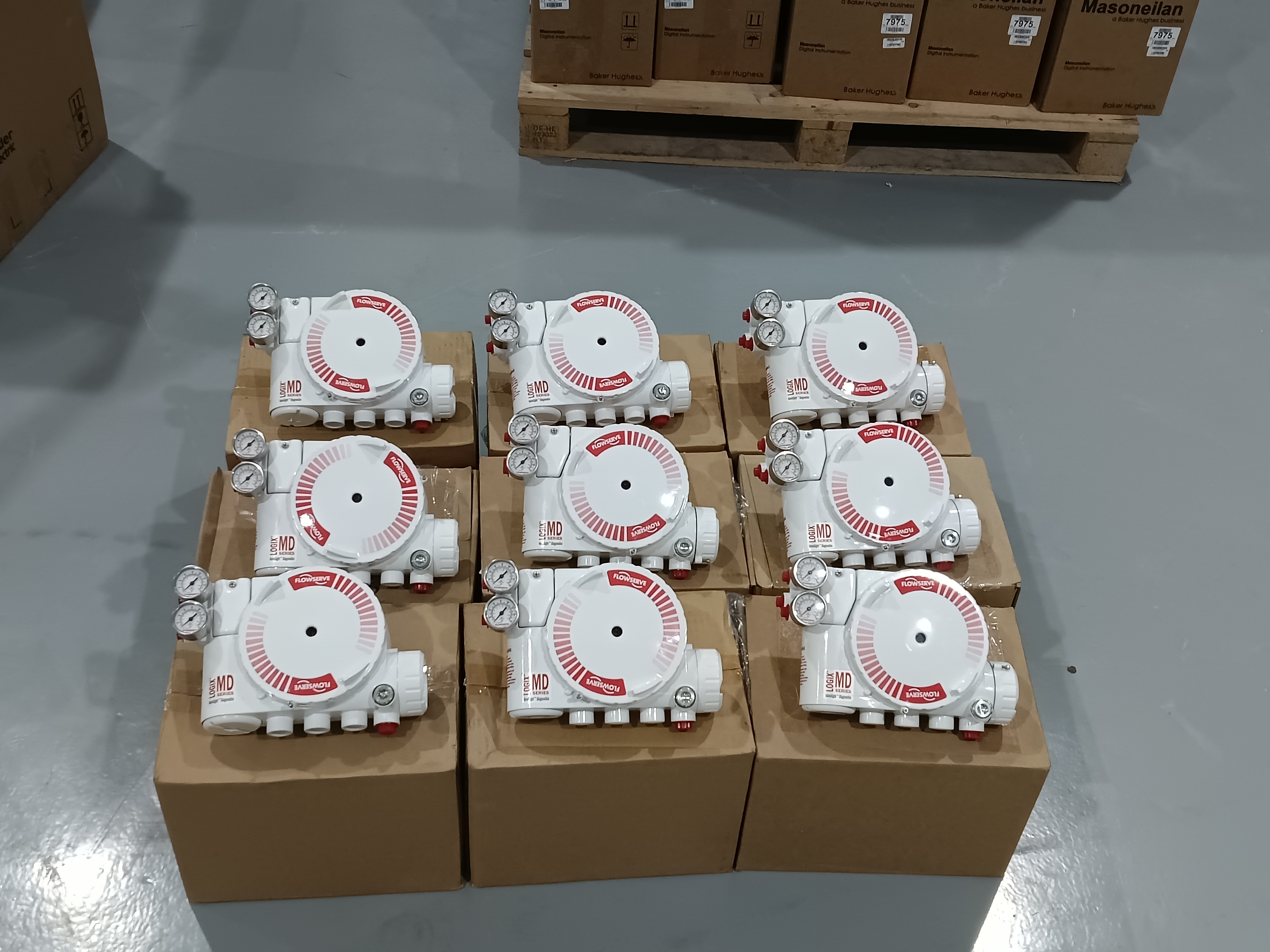

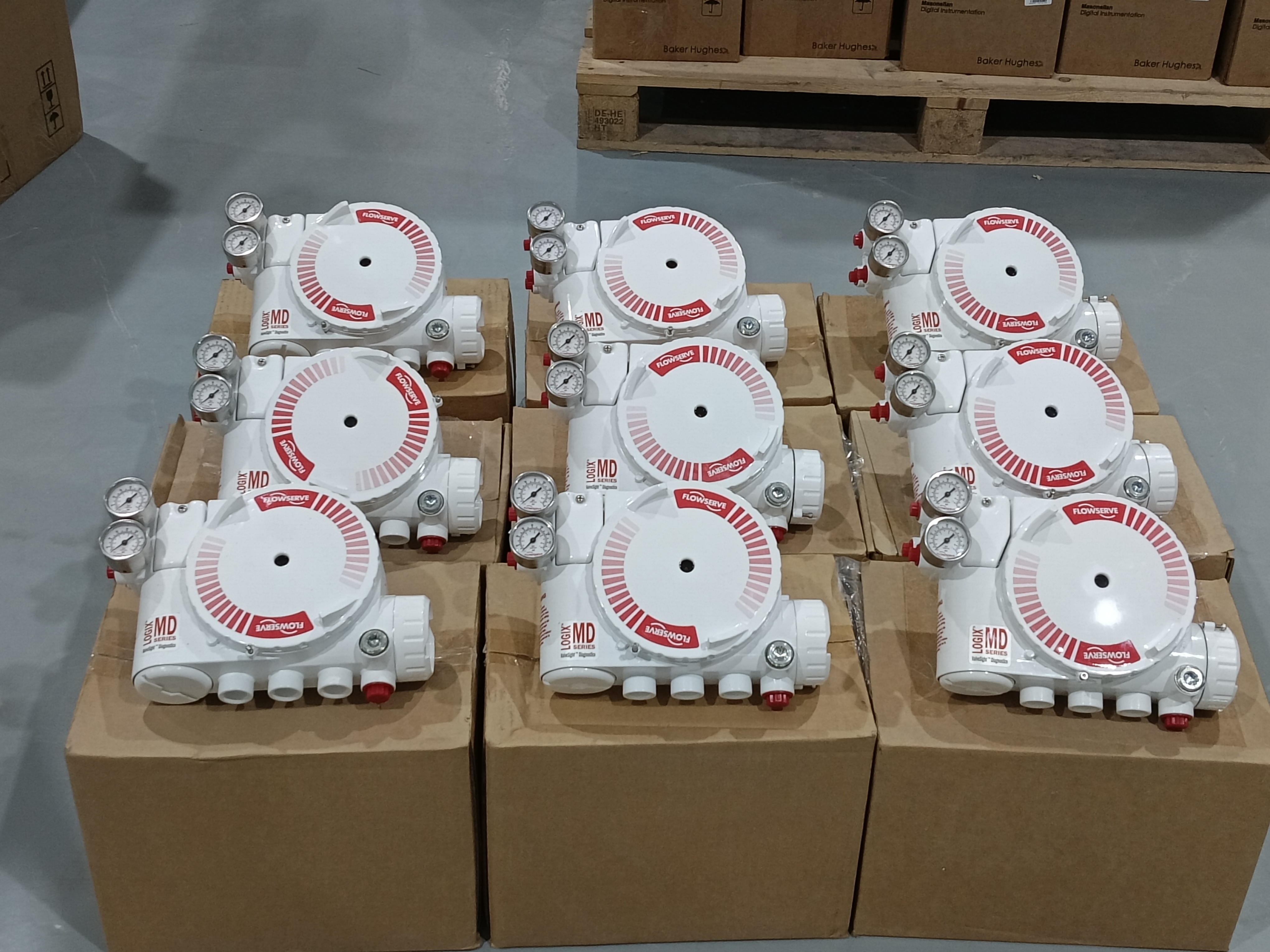

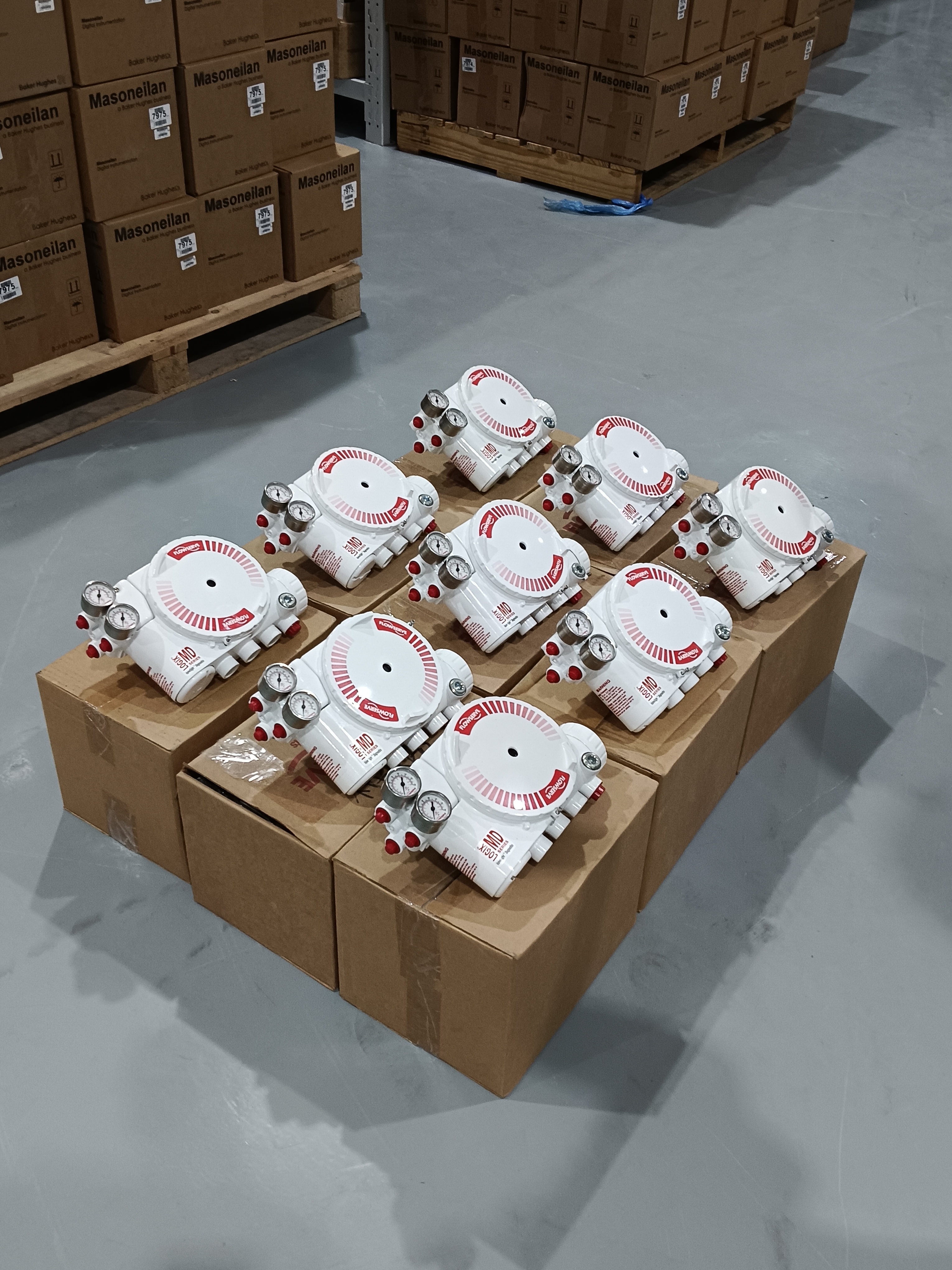

Flowserve Logix 3200MD explosionsgeschützter Ventilpositionierer mit Piezo zur Abstimmung

Produktübersicht

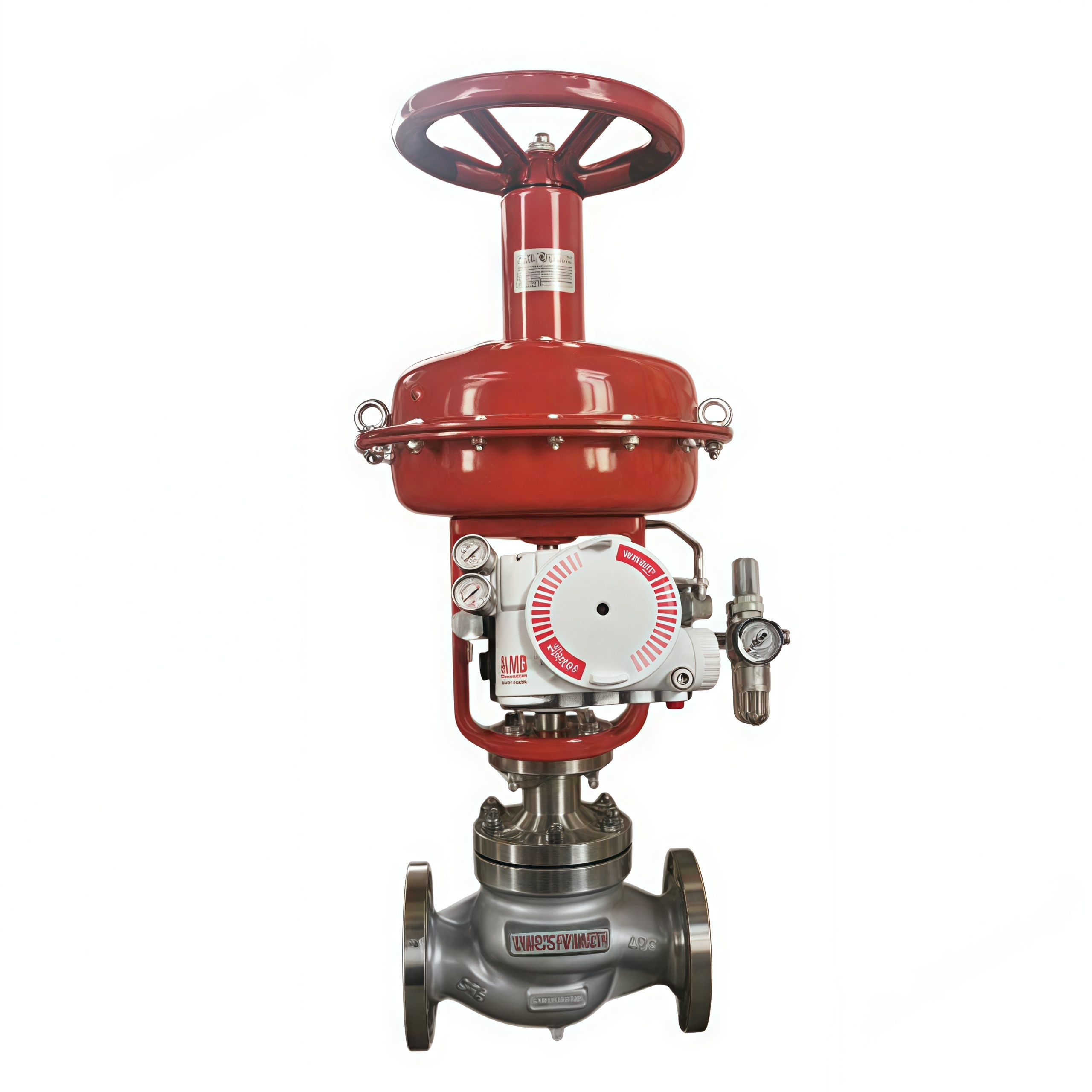

Der Flowserve Logix 3200MD Digital Valve Positioner ist ein "intelligentes" HART-kommunizierendes Instrument, das für präzise Positionierungs- und Abstimmungsleistungen für pneumatische Regelventile entwickelt wurde, insbesondere in explosionsgeschützten und gefährlichen Bereichen. Er empfängt ein Zwei-Draht-4-20-mA-DC-Steuersignal und wandelt es in einen proportionalen pneumatischen Ausgang zur Ansteuerung des Ventilaktuators um, wobei sowohl einfachwirkende als auch doppeltwirkende Konfigurationen sowie lineare und rotierende Ventiltypen unterstützt werden. Der 3200MD nutzt modernste Piezo-Technologie für überlegene Leistung und Zuverlässigkeit, mit einem Zwei-Stufen-Regeldesign, das schnellere Reaktionszeiten und eine engere Regelung ermöglicht. Sein Multi-Variable-Gain-Tuning-Algorithmus ermöglicht es dem Positioner, große Sprünge mit minimalem Überschwingen zu machen und gleichzeitig eine hohe Auflösung für sehr kleine Sprünge zu erreichen. Das automatische Abstimmverfahren misst die Reaktion des Aktuators auf Zyklen und wählt optimale Verstärkungswerte aus, und ein Verstärkungswähler ermöglicht es dem Benutzer, die berechnete Verstärkung nach Bedarf zu erhöhen oder zu verringern. Eine einfache DIP-Schalter-Konfiguration ermöglicht Anpassungen des Abstimmmodus und anderer gängiger Einstellungen, während komplexere benutzerdefinierte Einstellungen mit einem HART-Handheld-Kommunikator oder der ValveSight-Software geändert werden können. Der Positioner unterstützt HART 5, 6 und 7 Kommunikation, mit Burst-Modus für kontinuierliche Datenübertragung. Da der 3200MD schleifengespeist ist, ist er mit bestehenden Steuerungen und elektrischen Barrieren kompatibel.

Das Gehäuse ist aus Aluminium gefertigt, mit einer optionalen Edelstahlhaube erhältlich, und ist für den Einsatz in rauen Umgebungen ausgelegt. Der Betriebstemperaturbereich beträgt -52°C bis +85°C (-62°F bis +185°F). Für den Logix 3200MD ist das explosionsgeschützte Gehäuse nach Klasse I Division 1 Gruppen B-D, Ex d IIB+H2 und AEx d IIB+H2 zertifiziert, während die eigensichere Zulassung Klasse I, Div 1, Gruppen A-G, Ex ia IIC und AEx ia IIC ist. Die nicht-zündfähige Zulassung ist Klasse I Div 2 A-D, Ex nA, und der Positioner ist SIL 2-fähig. Der Positioner ist mit über 100 hilfreichen Warnmeldungen ausgestattet, die vor einem möglichen Ausfall des Ventils, des Aktuators und des Positioners warnen können, und in Verbindung mit der ValveSight DTM-Software stehen viele Diagnosewerkzeuge zur Verfügung, um Probleme und potenzielle Schwierigkeiten schnell zu diagnostizieren.Typische Branchen sind Öl und Gas, chemische Verarbeitung, Raffinerie, Energieerzeugung, Wasser- und Abwasseraufbereitung sowie Zellstoff und Papier. Die Kombination aus kompaktem modularem Design, lokaler Konfiguration, digitaler Kommunikation und leistungsfähiger Diagnosefähigkeit macht den 3200MD zu einer zuverlässigen Wahl für die Ventilautomatisierung und die Effizienz von Anlagen.

Technische Spezifikationen

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Energieerzeugung

4. Wasser- und Abwasseraufbereitung

5. Zellstoff- und Papierfabriken

6. Raffinerie- und Pipeline-Druckregelung

7. Pharmazeutische Herstellung

8. Bergbau- und Metallverarbeitung

Diese Industrien erfordern eine genaue Ventilpositionierung, zuverlässige Kommunikation und leistungsfähige Diagnosefähigkeiten, um die Produktionseffizienz und Sicherheit aufrechtzuerhalten. Der 3200MD eignet sich besonders für Anwendungen, bei denen hohe Luftkapazität und geringer Luftverbrauch wichtig sind, wie z. B. die automatisierte Durchfluss- und Druckregelung an Industrieventilen, die Ventilautomatisierung in der Öl- und Gasförderung und im Transport, chemische und petrochemische Batch- und kontinuierliche Prozesse, Dampf- und Versorgungssysteme in Kraftwerken sowie die Raffinerie- und Pipeline-Druckregelung. Die Piezo-Technologie in Kombination mit internen Rückkopplungsverfahren bietet eine Hochleistungsregelung bei minimalem Luftverbrauch. Das explosionsgeschützte Gehäuse macht ihn für die Installation in explosionsgefährdeten Bereichen geeignet, in denen brennbare Gase oder Stäube vorhanden sein können. Mit HART-Kommunikation und ValveSight-Software können Bediener auf Ventilzustandsdaten und Diagnosewarnungen zugreifen, ohne gefährliche Bereiche betreten zu müssen, was die Sicherheit erhöht und eine vorausschauende Wartung ermöglicht.

Häufige Probleme

1. Positioner reagiert nicht auf analoge Befehle – überprüfen Sie die 4-20-mA-Schleife auf Durchgängigkeit, vergewissern Sie sich, dass die Quelle mindestens 3,9 mA liefern kann, und bestätigen Sie, dass die Klemmenspannung die erforderliche Compliance-Spannung von 10,0 VDC bei 20 mA erfüllt.

2. Ventil bewegt sich bei Sollwertänderung nicht – pneumatische Anschlüsse und Versorgungsdruck prüfen; sicherstellen, dass das richtige Eingangssignal das Instrument erreicht und die Kalibrierung abgeschlossen ist.

3. Lokale Status-LED funktioniert nicht – Netzteil prüfen und sicherstellen, dass die Anschlussklemmen fest sitzen.

4. Autotune schlägt fehl – Aktuatorhub, Versorgungsdruck und korrekte Positionierung der magnetischen Rückmeldung prüfen; sicherstellen, dass keine mechanische Klemmung vorliegt.

5. Positionsrückmeldung falsch – Konfiguration der Analogausgangskarte prüfen (falls vorhanden) und den Positioner über die lokale Schnittstelle oder die ValveSight-Software neu kalibrieren.

6. Luftlecks oder Druckabfall – Luftversorgungsanschlüsse, Relais und Aktuatorleitungen auf Lecks prüfen; Versorgungsdruck zwischen 2,1 bar (30 PSI) und 10,3 bar (150 PSI) prüfen und sicherstellen, dass die Luftqualität ISA 7.0.01 entspricht.

7. Ventil oder Magnetventil klemmt – Diagnosetests über ValveSight ausführen, um Reibung der Ventilbaugruppe, Probleme mit der Aktuatorfeder oder Wellenprobleme zu identifizieren.

8. Übermäßige Reibung der Ventilbaugruppe – Diagnose-Reibungsanalyse durchführen und mit dem Basiswert vergleichen; Dichtungs- und Schaftzustand prüfen.

9. Feuchtigkeitseintritt in das Gehäuse – Dichtungen, Kabelverschraubungen und Anschlusskasten prüfen; Integrität der explosionsgeschützten und umwelttechnischen Abdichtung überprüfen.

10. HART-Kommunikation intermittierend – Schleifenverdrahtung, Abschirmung, Terminierung und HART-Geräteadresse prüfen; DTM-Integration mit dem Steuerungssystem überprüfen.

Ersatzmodelle

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Fisher DVC6200

6. Fisher DVC2000

7. Neles ND9000 Serie

8. Samson TROVIS 3730 Serie

9. Masoneilan SVI II AP

10. Foxboro SRD911

Auswahlhinweis: Überprüfen Sie die Kompatibilität des Montageflansches, den Aktuatorhubbereich, den Eingangssignaltyp, das Kommunikationsprotokoll, den Versorgungsdruck und den Gehäuseschutz, bevor Sie Modelle austauschen. Der 3200MD ist für einfachwirkende oder doppeltwirkende pneumatische Aktuatoren konzipiert und speziell für explosionsgeschützte und gefährliche Bereiche entwickelt, in denen der Standard 520MD nicht verwendet werden kann.
