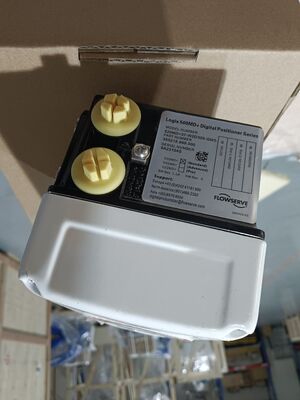

HART Aluminiumlegierung Pneumatische digitale Ventilpositionierer für die intelligente Ventilsteuerung

Produktübersicht

Der Flowserve Logix 520MD Digital Valve Positioner ist ein intelligentes, HART-kommunizisches Instrument, das für eine genaue und stabile Positionierung von pneumatischen Steuerventilen entwickelt wurde.Es akzeptiert ein zwei-drahtes 4-20 mA Gleichstrom-Befehlssignal und erzeugt eine proportionale pneumatische Leistung, die den Aktor antreibtDie 520MD verwendet eine fortschrittliche Piezotechnologie und eine zweistufige Steuerungsarchitektur, um eine schnelle Reaktionsgeschwindigkeit, eine enge Abschaltung,und minimale ÜberschreitungDer Multi-Variablen-Verstärkungsabstimmungs-Algorithmus ermöglicht es dem Positionierer, große Schrittänderungen reibungslos zu handhaben und dabei sehr kleine Einstellpunkte mit hoher Präzision zu lösen.Eine automatische Abstimmungsroutine misst das Verhalten des Aktoren und wählt optimale Gewinnwerte aus, und ein Verstärkungsselektor ermöglicht es Benutzern, die Leistung bei Bedarf zu optimieren.und diagnostische InformationenDa der 520MD mit einer Schleifenversorgung ausgestattet ist und mit nur 3,6 mA arbeitet, funktioniert er mit bestehenden Steuerungen und elektrischen Barrieren.

Das Gehäuse besteht aus Aluminium und ist für strenge industrielle Umgebungen mit einem Betriebstemperaturbereich von -52 °C bis +85 °C (-62 °F bis +185 °F) ausgelegt.Mehr als 130 Warnsignale helfen, mögliche Ventile zu erkennenWenn sie mit der ValveSight DTM-Software kombiniert werden, können Sie mit einem neuen Modul arbeiten.Die 520MD bietet leistungsstarke Diagnosetools für schnelle Fehlerbehebung und vorausschauende Wartung. Es ist als intrinsisch sicher eingestuft, Klasse 1 Abteilung 1 Gruppen A-D und nicht brennend, Klasse 1 Abteilung 2 Gruppen A-D, so dass es für die Installation in gefährlichen Bereichen geeignet ist.US-amerikanischeIn den meisten Fällen werden die Anwendungen für die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie über die Anpassung an die Anforderungen der Richtlinie.lokale Konfigurationsoptionen, digitale Kommunikation und diagnostische Fähigkeiten machen den 520MD zu einer zuverlässigen Wahl für die Ventilautomatisierung und die Effizienz der Anlage.

Technische Spezifikation

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Stromerzeugung

4. Wasser- und Abwasserbehandlung

5. Zellstoff- und Papierfabriken

6. Raffinations- und Rohrdruckregelung

7. Pharmazeutische Industrie

8. Bergbau und Metallverarbeitung

Diese Branchen erfordern eine genaue Ventilposition, eine zuverlässige Kommunikation und eine starke diagnostische Fähigkeit, um die Produktionseffizienz und -sicherheit zu erhalten.Der 520MD eignet sich besonders für Anwendungen, bei denen hohe Luftkapazität und geringer Luftverbrauch wichtig sind, wie z. B. automatisierte Durchfluss- und Drucksteuerung von Industrieventilen, Automation von Öl- und Gasventilen vor und nach dem Betrieb, chemische und petrochemische Chargen und kontinuierliche Prozesse,Dampf- und Versorgungssysteme in KraftwerkenDie Piezo-Technologie in Kombination mit der Rückkopplung in der Schleife bietet eine leistungsstarke Steuerung bei minimalem Luftverbrauch.Mit HART Kommunikation und ValveSight Software, können die Bediener auf Daten über den Zustand der Ventile und diagnostische Warnungen zugreifen, ohne in gefährliche Bereiche zu gelangen, wodurch die Sicherheit verbessert und eine vorausschauende Wartung ermöglicht wird.

Häufige Probleme

1. Positionierer reagiert nicht auf analoge Befehle Überprüfen Sie die Kontinuität der 4-20 mA-Schleife, überprüfen Sie, ob die Quelle mindestens 3,6 mA liefern kann,und bestätigen, dass die Endspannung der erforderlichen Konformitätsspannung entspricht.

2. Bei Änderung des Einstellpunktes schlägt das Ventil nicht .

3. Lokale Status-LED nicht funktioniert

4. Quick-Cal kann nicht abschließen

5. Positionsfeedback fehlerhaft verifizieren Sie die Anschaltpunkte für den Festkörperschalter und kalibrieren Sie den Positionierer mit Hilfe der lokalen Schnittstelle oder der ValveSight-Software neu.

6. Luftlecks oder Druckabfall

7. Ventile stecken oder Magnetmaschinen stecken

8. Übermäßige Reibung der Ventilkonstruktion ️ Durchführung einer diagnostischen Reibungsanalyse und Vergleich mit dem Ausgangswert; Überprüfung des Verpackungs- und Stammzustands.

9. Eintritt von Feuchtigkeit in den Gehäusebereich: Überprüfen Sie die Versiegelungen der Abdeckung, die Kabeldrüsen und das Endgerät; überprüfen Sie die Integrität der IP66 / NEMA 4X-Regelung.

10. HART-Kommunikationsintermittierender Antrieb ✓ Überprüfen Sie die Schleifenverkabelung, Abschirmung, Endung und die HART-Gerätadresse; überprüfen Sie die Integration von DTM mit dem Steuerungssystem.

Ersatzmodelle

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000-Serie

7. Dies gilt für die Produkte der Baureihe 3730

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC-Serie

Anmerkung zur Auswahl: Überprüfen Sie vor dem Austausch von Modellen die Kompatibilität der Befestigungsflansche, die Reichweite der Aktoren, den Eingangssignaltyp, das Kommunikationsprotokoll, den Versorgungsdruck und den Gehäusesschutz.Die 520MD ist für einwirkende oder zweigliedende pneumatische Aktoren ausgelegt und verfügt über ein gemeinsames Gehäuse und ein gemeinsames Aktivierungssystem mit anderen Modellen der Logix 500-Serie, so dass die meisten optionalen Zubehörteile in der ganzen Familie verwendet werden können.
