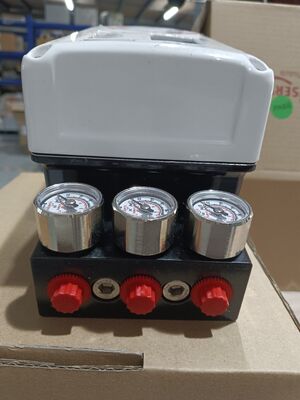

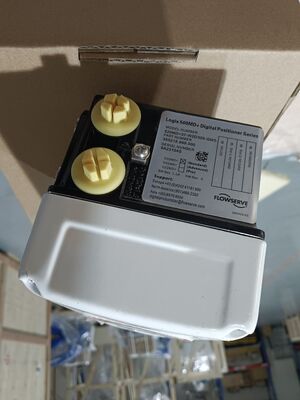

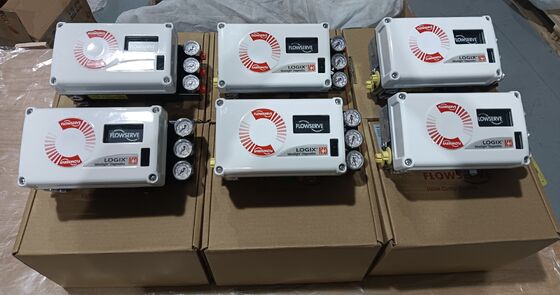

HART Kommunikation Digital Valve Positioner mit Gehäuse aus Aluminiumlegierung für Pneumatische Steuerventilsteuerung

Produktübersicht

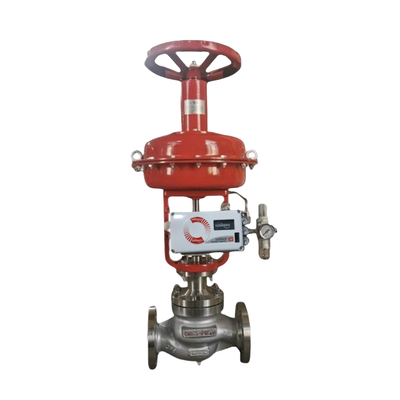

Der Flowserve Logix 520MD Digital Valve Positioner ist ein intelligentes, HART-kommunizierendes Instrument, das für eine genaue und stabile Positionierung von pneumatischen Regelventilen entwickelt wurde. Es empfängt ein Zweidraht-4-20-mA-DC-Befehlssignal und erzeugt einen proportionalen pneumatischen Ausgang, der den Stellantrieb steuert und sowohl einfach- als auch doppeltwirkende Ventilkonfigurationen unterstützt. Der 520MD verwendet fortschrittliche Piezo-Technologie und eine zweistufige Regelarchitektur, um eine schnelle Reaktion, eine dichte Abdichtung und ein minimales Überschwingen zu erreichen. Sein Algorithmus zur mehrdimensionalen Verstärkungsregelung ermöglicht es dem Positioner, große Sprungänderungen reibungslos zu bewältigen und gleichzeitig sehr kleine Sollwerteinstellungen mit hoher Präzision aufzulösen. Eine automatische Abstimmroutine misst das Verhalten des Stellantriebs und wählt optimale Verstärkungswerte aus, und ein Verstärkungswähler ermöglicht es Benutzern, die Leistung bei Bedarf fein abzustimmen. HART 5, 6 und 7 Kommunikation wird über die 4-20-mA-Schleife unterstützt und bietet Zugriff auf Status-, Konfigurations- und Diagnoseinformationen. Da der 520MD schleifenbetrieben ist und mit nur 3,6 mA arbeitet, funktioniert er mit vorhandenen Steuerungen und elektrischen Barrieren.

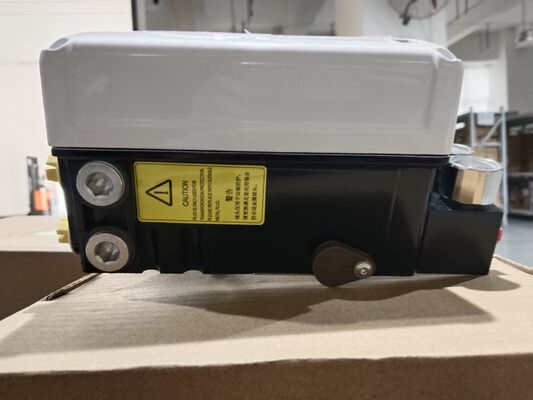

Das Gehäuse besteht aus Aluminium und ist für raue Industrieumgebungen ausgelegt, mit einem Betriebstemperaturbereich von -52 °C bis +85 °C (-62 °F bis +185 °F). Mehr als 130 Warnalarme helfen, potenzielle Probleme mit Ventil, Stellantrieb und Positioner zu identifizieren, bevor sie zu Ausfallzeiten führen. In Kombination mit der ValveSight DTM-Software bietet der 520MD leistungsstarke Diagnosewerkzeuge für schnelle Fehlerbehebung und vorausschauende Wartung. Er ist als eigensicher (Intrinsically Safe Class 1 Division 1 Groups A-D) und nicht-zündfähig (Non-Incendive Class 1 Division 2 Groups A-D) klassifiziert und eignet sich daher für die Installation in explosionsgefährdeten Bereichen. Der Positioner verfügt über ATEX-, IECEx-, US- und Kanada-Zulassungen. Typische Branchen sind Öl und Gas, chemische Verarbeitung, Raffinerie, Energieerzeugung, Wasser- und Abwasseraufbereitung sowie Zellstoff und Papier. Das kompakte modulare Design, die lokalen Konfigurationsoptionen, die digitale Kommunikation und die Diagnosefähigkeit machen den 520MD zu einer zuverlässigen Wahl für die Ventilautomatisierung und die Effizienz von Anlagen.

Technische Spezifikationen

Anwendungsindustrie

1. Öl- und Gasverarbeitung

2. Chemische und petrochemische Anlagen

3. Energieerzeugung

4. Wasser- und Abwasseraufbereitung

5. Zellstoff- und Papierfabriken

6. Raffinerie- und Pipeline-Druckregelung

7. Pharmazeutische Herstellung

8. Bergbau- und Metallverarbeitung

Diese Industrien erfordern eine genaue Ventilpositionierung, zuverlässige Kommunikation und starke Diagnosefähigkeiten, um die Produktionseffizienz und Sicherheit aufrechtzuerhalten. Der 520MD eignet sich besonders für Anwendungen, bei denen eine hohe Luftkapazität und ein geringer Luftverbrauch wichtig sind, wie z. B. die automatisierte Durchfluss- und Druckregelung an Industrieventilen, die Ventilautomatisierung in Upstream- und Midstream-Öl- und Gasbereichen, chemische und petrochemische Batch- und kontinuierliche Prozesse, Dampf- und Versorgungssysteme in Kraftwerken sowie Raffinerie- und Pipeline-Druckregelung. Die Piezo-Technologie in Kombination mit der inneren Schleifenrückmeldung bietet eine Hochleistungsregelung bei minimalem Luftverbrauch. Mit HART-Kommunikation und ValveSight-Software können Bediener auf Ventilzustandsdaten und Diagnosewarnungen zugreifen, ohne gefährliche Bereiche betreten zu müssen, was die Sicherheit verbessert und eine vorausschauende Wartung ermöglicht.

Häufige Probleme

1. Positioner reagiert nicht auf analoge Befehle – Überprüfen Sie die 4-20-mA-Schleife auf Kontinuität, stellen Sie sicher, dass die Quelle mindestens 3,6 mA liefern kann, und bestätigen Sie, dass die Klemmenspannung die erforderliche Spannungsfestigkeit erfüllt.

2. Ventil bewegt sich nicht bei Sollwertänderung – Überprüfen Sie die pneumatischen Anschlüsse und den Versorgungsdruck; stellen Sie sicher, dass das richtige Eingangssignal das Instrument erreicht und die Kalibrierung abgeschlossen ist.

3. Lokale Status-LED funktioniert nicht – Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass die Klemmenanschlüsse sicher sind.

4. Quick-Cal schlägt fehl – Überprüfen Sie den Stellantriebshub, den Versorgungsdruck und die Position des Magnetrückkopplungssensors; stellen Sie sicher, dass keine mechanische Klemmung vorliegt.

5. Positionsrückmeldung falsch – Überprüfen Sie die Schaltpunkte des Festkörperkontakts und kalibrieren Sie den Positioner über die lokale Schnittstelle oder die ValveSight-Software neu.

6. Luftlecks oder Druckabfall – Inspizieren Sie die Luftversorgungsanschlüsse, das Relais und die Stellantriebsleitungen auf Lecks; stellen Sie sicher, dass der Versorgungsdruck ausreichend und sauber ist.

7. Ventil klemmt oder Magnetventil klemmt – Führen Sie Diagnoseprüfungen über ValveSight durch, um Reibung in der Ventilbaugruppe, Probleme mit der Stellantriebsfeder oder Wellenprobleme zu identifizieren.

8. Übermäßige Reibung in der Ventilbaugruppe – Führen Sie eine Diagnose-Reibungsanalyse durch und vergleichen Sie sie mit dem Basiswert; inspizieren Sie die Dichtung und den Zustand des Stiels.

9. Feuchtigkeitseintritt in das Gehäuse – Inspizieren Sie Dichtungen, Kabelverschraubungen und Anschlusskästen; überprüfen Sie die Integrität von IP66 / NEMA 4X.

10. HART-Kommunikation intermittierend – Überprüfen Sie die Schleifenverdrahtung, Abschirmung, Terminierung und die HART-Geräteadresse; überprüfen Sie die DTM-Integration mit dem Steuerungssystem.

Ersatzmodelle

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Serie

7. Samson TROVIS 3730 Serie

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Serie

Auswahlhinweis: Überprüfen Sie die Kompatibilität des Montageflansches, den Hubbereich des Stellantriebs, den Eingangssignaltyp, das Kommunikationsprotokoll, den Versorgungsdruck und den Gehäuseschutz, bevor Sie Modelle austauschen. Der 520MD ist für einfach- oder doppeltwirkende pneumatische Stellantriebe konzipiert und teilt sich ein gemeinsames Gehäuse und ein gemeinsames Betätigungssystem mit anderen Modellen der Logix 500-Serie, sodass die meisten optionalen Zubehörteile für die gesamte Familie verwendet werden können.
