HART-kommunizierender digitaler Ventilstellungsregler mit lokaler Schnittstelle und magnetischer Sensorik für pneumatische Ventilregelung

Produktübersicht

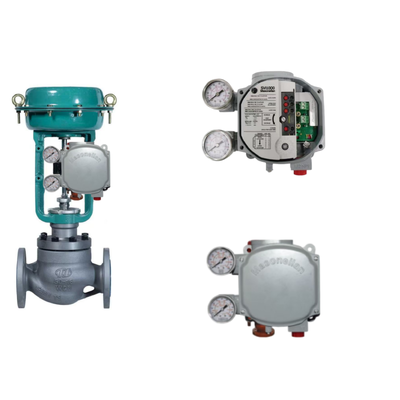

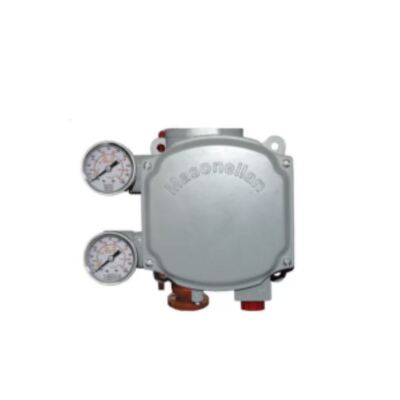

Der Masoneilan SVI1000 Digital Valve Positioner ist ein kompaktes, schleifbetriebenes, HART-kommunizisches Instrument, das für einwirkende pneumatische Steuerventile entwickelt wurde.Es empfängt ein 4-20 mA Gleichstrom-Steuerungssignal und wandelt es in eine proportionale pneumatische Leistung um, um den Ventilantrieb zu antreiben, die eine präzise und reaktionsschnelle Ventilpositionierung für die kontinuierliche und Chargenprozesssteuerung bietet.Der SVI1000 verwendet eine bewährte berührungslose magnetische Positionserkennungstechnologie, die mechanischen Verschleiß eliminiert und die Installation auf jedem Aktor mit NAMUR vereinfacht, IEC 60534-6-1 oder IEC 60534-6-2-Einstellmöglichkeiten. Seine benutzerfreundliche lokale Schnittstelle mit "einer Taste = eine Funktion" ermöglicht eine schnelle Einrichtung und Kalibrierung,Die meisten Steuerventile sind in weniger als fünf Minuten einsatzbereit.Das Gerät unterstützt HART Revision 5 oder Revision 7 Kommunikation, Feld auswählbar, ermöglicht Fernzugriff auf Ventilzustandsdaten und diagnostische WarnungenDie automatische Abstimmungsfunktion bestimmt die optimalen Parameter für die Steuerung der Ventilposition.Gewährleistung einer gleichbleibenden Leistung verschiedener AktorenartenDa der SVI1000 ohne externe Stromversorgung geschaltet wird, wird die Installation vereinfacht und die Verkabelungskosten reduziert..

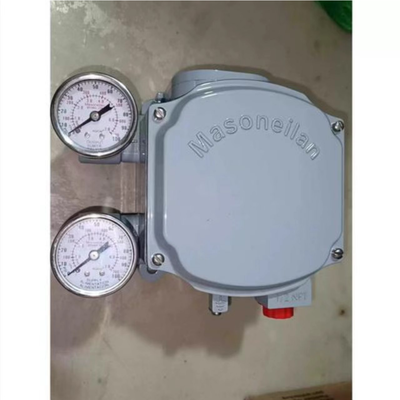

Das Gehäuse ist aus Aluminium mit niedrigem Kupfergehalt mit einer grauen Polyurethanbeschichtung über einem Epoxidhintergrund gefertigt und bietet IP66- und NEMA-4X-Schutz vor Staub, Wasser,und ätzende AtmosphärenDer Betriebstemperaturbereich beträgt -40 bis +85°C (-40 bis +185°F), mit einer relativen Luftfeuchtigkeit von 10% bis 95%, keine KondensationDer Versorgungsdruckbereich beträgt 20 bis 100 psi (1,4 bis 7 bar) und die Luftzufuhr muss trockene, 5-Mikron-filterte Luft pro ISA S7 sein.3Die SVI1000 verfügt über ein umfassendes Zertifizierungsportfolio, einschließlich ATEX, FM, IEC, CSA und CE, mit intrinsisch sicheren und nicht brennenden (energetisch begrenzten) Zulassungen für die Nutzung in gefährlichen BereichenEs ist weit verbreitet in der Stromerzeugung, der Raffination, der Petrochemie, im mittleren und vorgelagerten Öl- und Gasbereich, der Wasserbehandlung und der allgemeinen industriellen Prozesssteuerung.Der berührungslose Fahrsensor ermöglicht eine genaue Positionierung und einen wartungsfreien Betrieb.und der Positionierer kann über HART eDDL und FDT-DTM-Technologien in führende Steuerungssysteme integriert werdenDie Kombination aus kompakter Größe, lokaler Konfiguration, digitaler Kommunikation,und geringe Wartungsanforderungen machen den SVI1000 zu einer praktischen und zuverlässigen Wahl für die Ventilautomation und die Effizienz der Anlage.

Technische Spezifikation

Anwendungsindustrie

1. Stromerzeugung

2. Öl- und Gasraffinerien

3. Petrochemische Verarbeitung

4. Erdöl und Erdgas im mittleren und vorgelagerten Strom

5. Wasser- und Abwasserbehandlung

6. Chemische Verarbeitung

7. Zellstoff- und Papierfabriken

8. Allgemeine industrielle Prozesssteuerung

Diese Branchen erfordern eine genaue Ventilposition, eine zuverlässige Kommunikation und einen wartungsarmen Betrieb, um die Produktionseffizienz und -sicherheit zu erhalten.Der SVI1000 ist besonders für Anwendungen geeignet, bei denen die, einfache lokale Konfiguration und schnelle Inbetriebnahme sind wichtig, wie z. B. Schieberegler und Nachrüstungen älterer elektropneumatischer PositioniererDas berührungslose magnetische Rückkopplungssystem reduziert die Montagekomplexität und ist ideal für einwirkende pneumatische Aktoren mit NAMUR-Anbau.Anwendern ist der Zugriff auf Daten über den Zustand der Ventile und auf diagnostische Warnungen ohne Betreten von Gefahrenbereichen erlaubt., Verbesserung der Sicherheit und Verringerung der Exposition gegenüber gefährlichen Umgebungen.

Häufige Probleme

1. Positionierer reagiert nicht auf das Eingangssignal Überprüfen Sie die Kontinuität des 4-20 mA-Schleifens, überprüfen Sie, ob die Quelle 20 mA liefern kann, und bestätigen Sie, dass die Endspannung bei 20 mA mindestens 9 VDC beträgt.

2. Ventile nicht schlagen bei Änderung des Einstellpunktes

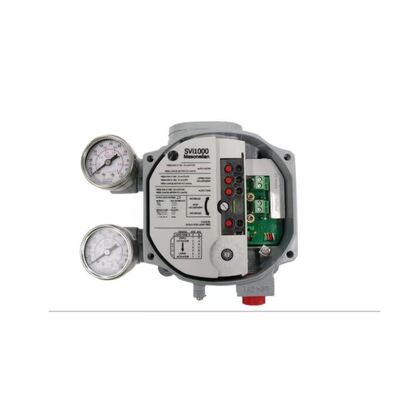

3. Lokale LED-Anzeige nicht funktioniert ️ Überprüfen Sie die Stromversorgung und überprüfen Sie, ob die Endverbindungen sicher sind.

4. Wenn die automatische Abstimmung nicht abgeschlossen ist

5. Positionsfeedback fehlerhaft verifizieren Sie die Antriebspunkte des Festkörperschalters und kalibrieren Sie den Positionierer über die lokale Schnittstelle neu.

6. Luftlecks oder Druckabfall

7. Ventile stecken oder Magnetmaschinen stecken

8. Übermäßige Reibung der Ventilkonstruktion ️ Durchführung einer diagnostischen Reibungsanalyse und Vergleich mit dem Ausgangswert; Überprüfung des Verpackungs- und Stammzustands.

9. Eintritt von Feuchtigkeit in den Gehäusebereich: Überprüfen Sie die Versiegelungen der Abdeckung, die Kabeldrüsen und das Endgerät; überprüfen Sie die Integrität der IP66 / NEMA 4X-Regelung.

10. HART-Kommunikationsintermittierender Anschluss ✓ Check-Schleifenverkabelung, Abschirmung, Endung und HART-Geräteadresse.

Ersatzmodelle

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (Stiftung Feldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000-Serie

7. Dies gilt für die Produkte der Baureihe 3730

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC-Serie

Anmerkung zur Auswahl: Überprüfen Sie vor dem Austausch von Modellen die Kompatibilität der Befestigungsflansche, die Reichweite der Aktoren, den Eingangssignaltyp, das Kommunikationsprotokoll, den Versorgungsdruck und den Gehäusesschutz.Der SVI1000 ist für einwirkende pneumatische Aktoren ausgelegt und kann als direkter Ersatz für ältere elektropneumatische Positionierer dienen.
