HART 5 / HART 7 Digitale Ventilpositionierer mit IP66 und 4-20 mA Eingang für die Prozesssteuerung

Produktübersicht

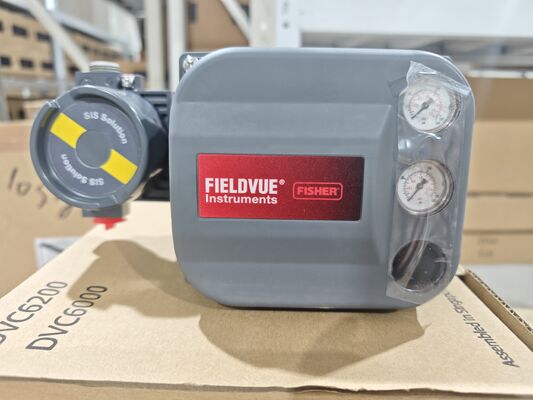

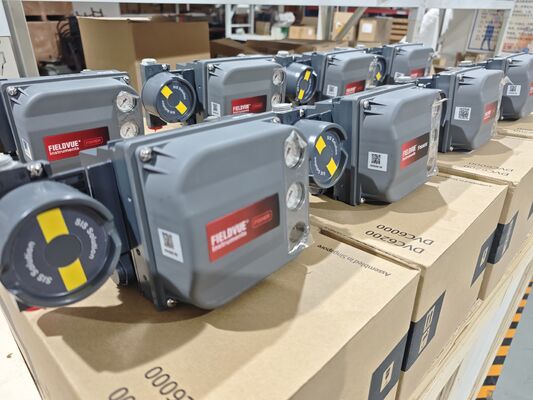

Das Fisher DVC6200 Digital Valve Positioner Package wird als vollständig werkseitig vormontierte und getestete Lösung für die präzise Regelung von Ventilen in Prozessindustrien geliefert. Es kombiniert den digitalen Stellungsregler, Montagematerial, Anschlussklemmen und kalibrierungsgeprüfte Einstellungen in einem Komplettpaket, das die Inbetriebnahme vor Ort erheblich verkürzt und die Notwendigkeit, Stellungsregler, Aktuator und Rückmeldekomponenten separat abzustimmen, eliminiert. Der DVC6200 wandelt ein analoges 4-20 mA DC-Eingangssignal in einen pneumatischen Ausgangsdruck zur Ansteuerung des Aktuators um und verwendet das HART 5- oder HART 7-Kommunikationsprotokoll, um einen Fernzugriff auf Ventilstatusdaten von jedem Punkt der Schleife zu ermöglichen. Das leistungsstarke, spielfreie Rückmeldesystem eliminiert den physischen Kontakt zwischen dem Ventilschaft und dem Stellungsregler, was bedeutet, dass keine Verschleißteile vorhanden sind und die Lebensdauer der Baugruppe maximiert wird. Der Stellungsregler unterstützt sowohl Regelungs- als auch Ein/Aus-Regelungsmodi und ist kompatibel mit Linearaktuatoren mit Gleitstange und einem Nennhub zwischen 6,35 mm und 606 mm sowie mit Vierteldrehaktuatoren mit einem Nennhub zwischen 45° und 180°. Das Instrument liefert auch eine Stellungsrückmeldung über einen integrierten 4-20 mA Stellungsgeber oder einen diskreten Schalter, je nach Konfiguration. Da die Einheit werkseitig kalibriert und getestet geliefert wird, erhalten die Benutzer ein abgestimmtes Stellungsreglerpaket, das Verdrahtungsfehler reduziert und die Inbetriebnahmezeit verkürzt.

Das Gehäuse ist für raue Industrieumgebungen ausgelegt und verfügt über eine Schutzart nach Typ 4X und IP66, die Staub, Wassereintritt und korrosive Atmosphären widersteht. Der zulässige Umgebungstemperaturbereich liegt zwischen -40 und +85 °C, mit einer Option für extreme Temperaturen bis zu -52 °C für Geräte mit Fluorsilikon-Elastomeren. Der Versorgungsdruck kann von einem empfohlenen Minimum von 0,3 bar über dem erforderlichen Druck des Aktuators bis zu einem Maximum von 10,0 bar (145 psig) reichen, und der stationäre Luftverbrauch mit dem Niederdruck-Relais beträgt weniger als 0,056 Nm³/h bei einem Versorgungsdruck von 1,4 bar. Der DVC6200 verfügt über eine umfassende Reihe von Zertifizierungen, darunter CSA, FM, ATEX, IECEx und Marine-Zulassungen von Lloyd's Register, Bureau Veritas, DNV und ABS. Der Stellungsregler unterstützt Luft, Erdgas und Stickstoff als Versorgungsmedien und wird häufig in den Branchen Öl und Gas, chemische Verarbeitung, Energieerzeugung, Wasseraufbereitung, Zellstoff und Papier, Bergbau, Lebensmittel und Getränke sowie Pharmazie eingesetzt. Die Kombination aus digitaler Kommunikation, Selbstdiagnosefähigkeit, abgedichteter Konstruktion und flexibler Montage macht dieses Paket zu einer zuverlässigen Wahl für die langfristige Ventilautomatisierung und den wartungsarmen Anlagenbetrieb.

Technische Spezifikationen

Modell: DVC6200
Produkttyp: Digitaler Stellungsregler-Paket
Eingangssignal: 4-20 mA DC, Nennwert; Teilbereichseinstellung möglich
Kommunikationsprotokoll: HART 5 / HART 7
Minimale Spannung: 9,5 VDC für analoge Regelung; 10 VDC für HART-Kommunikation
Maximaler Ausgangsdruck: 145 psig (10,0 bar)
Versorgungsmedien: Luft / Erdgas / Stickstoff
Luftverbrauch: Weniger als 0,056 Nm³/h bei 1,4 bar (20 psig)
Gehäuseschutz: Typ 4X / IP66
Umgebungstemperatur: -40 bis +85 °C (-40 bis +185 °F)
Option für extreme Temperaturen: -52 bis +85 °C mit Fluorsilikon-Elastomeren
Montagetyp: Integral montiert
Montagestandard: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR

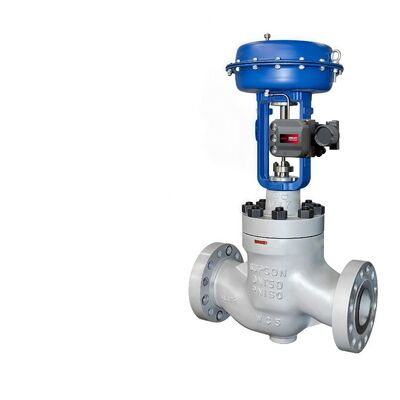

Aktuator-Kompatibilität: Linearaktuator mit Gleitstange (6,35-606 mm Hub); Vierteldrehaktuator (45°-180°)
Positionsrückmeldung: Integrierter 4-20 mA Geber / diskreter Schalter
Diagnose: Ja, FIELDVUE Performance Diagnostics

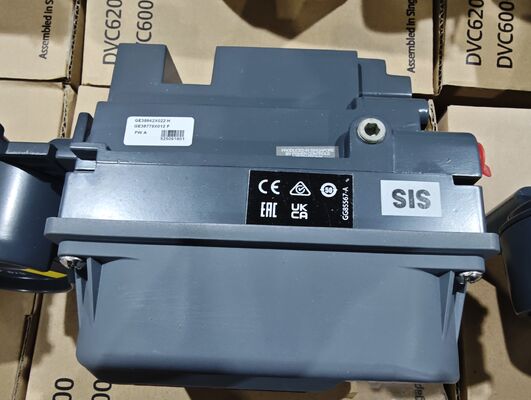

Zertifizierungen: CSA / FM / ATEX / IECEx / Marine-Zulassungen
Gehäusematerial: Aluminiumlegierung (Standard) / Edelstahl (optional)
Gewicht: 3,5 kg / 7,7 lbs (Aluminium); 8,6 kg / 19 lbs (Edelstahl)

Anwendungsindustrie

Öl- und Gasverarbeitung

Chemische und petrochemische Anlagen

Energieerzeugungs- und GuD-Kraftwerke

Wasser- und Abwasseraufbereitung

Zellstoff- und Papierfabriken

Bergbau- und Metallverarbeitung

Lebensmittel- und Getränkeproduktion

Pharmazeutische Herstellung

Diese Industrien erfordern eine präzise Ventilregelung, zuverlässige Fernkommunikation und Online-Diagnosefähigkeiten. Der DVC6200 eignet sich besonders für Anwendungen mit flüssigem Ammoniak, Kühlwassersystemen für Generatoren-Schmieröl und Gasaufbereitungsanlagen, bei denen die Zuverlässigkeit des Ventils direkt die Produktionsverfügbarkeit beeinflusst. Die Option mit Edelstahlgehäuse widersteht den korrosiven Atmosphären, die häufig in Chemieanlagen, Zellstoff- und Papierfabriken sowie Offshore-Öl- und Gasinstallationen vorkommen. Mit der HART-Kommunikation können Bediener auf Ventilstatusdaten zugreifen, ohne gefährliche Bereiche betreten zu müssen, was die Sicherheit erhöht und die Exposition gegenüber gefährlichen Umgebungen reduziert.

Häufige Probleme

Gerät kommuniziert nicht – Stromversorgung an den Geräteklemmen prüfen und sicherstellen, dass die Mindestspannungsanforderung von 9,5 VDC für die analoge Regelung oder 10 VDC für die HART-Kommunikation erfüllt ist.

Ventil bewegt sich bei Sollwertänderung nicht von 0 auf 100 % – pneumatische Anschlüsse und Versorgungsdruck prüfen; sicherstellen, dass der richtige Ausgangsblock (AO oder DO) in der Merkmalsauswahl konfiguriert ist.

Sollwert des Wandlerblocks wird nicht vom AO-Block aktualisiert – Wandlerblockmodus auf Auto ändern und bestätigen, dass der AO-Block aktiv ist.

Analog-Eingangswert stimmt nicht mit dem tatsächlichen Strom überein – Klemmenspannung, Verdrahtungspolarität und Schleifenwiderstand prüfen.

Ventil oder Magnetventil klemmt – ValveLink-Diagnosetests durchführen, um Reibung der Ventilbaugruppe, gebrochene Aktuatorfeder oder gebrochene Ventil-/Aktuatorwelle zu identifizieren.

Niedriger oder hoher Luftdruck oder Druckabfall – Luftversorgungsregler inspizieren, auf externe Luftlecks in der Aktuatormembran oder den Leitungen prüfen und sicherstellen, dass der Versorgungsdruck mindestens 0,3 bar über dem maximalen Anforderungswert des Aktuators liegt.

Übermäßige Reibung der Ventilbaugruppe – Diagnosetests durchführen, um die Reibung zu quantifizieren und mit dem Basiswert zu vergleichen; Zustand der Dichtung und des Schafts inspizieren.

Positionsrückmeldung falsch – integrierten 4-20 mA Stellungsgeber neu kalibrieren oder Betätigung des Endschalters überprüfen.

Feuchtigkeitseintritt in die Anschlussdose – Gehäusedichtungen, Kabelverschraubungen und Deckelschrauben inspizieren; IP66-Integrität überprüfen.

Kommunikationsausfall in der HART-Schleife – Schleifenverdrahtung, Abschirmung, Terminierung und HART-Geräteadresse prüfen.

Ersatzmodelle

Fisher DVC6200 HC (Hohe Kapazität)

Fisher DVC6200 SIS (Safety Instrumented System)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Fisher DVC2000 Digitaler Stellungsregler

Neles ND9000 Serie (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Serie (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II Serie (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

Auswahlhinweis: Prüfen Sie die Kompatibilität des Montageflansches, den Hubbereich des Aktuators, den Eingangssignaltyp, das Kommunikationsprotokoll, den Versorgungsdruck und den Gehäuseschutz, bevor Sie Modelle austauschen. Der DVC6200 ist für eine nachrüstungsfreundliche Installation an den meisten pneumatischen Aktuatoren von Fisher und Nicht-Fisher konzipiert, und das modulare Design ermöglicht den Austausch kritischer Arbeitskomponenten, ohne die Feldverdrahtung oder die pneumatische Verrohrung entfernen zu müssen.
