HART-Kommunikation 4-20mA Eingang Digitaler Ventilstellwerk mit Aluminiumgehäuse für Regelventile

Produktübersicht

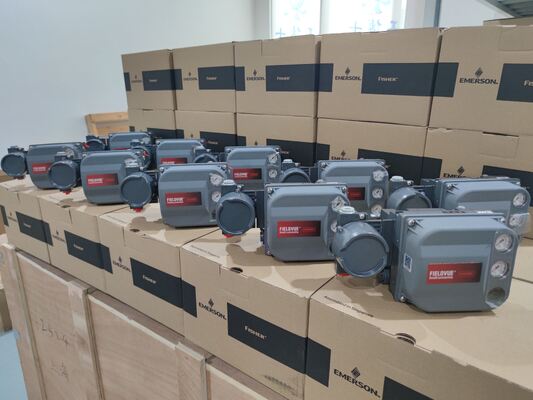

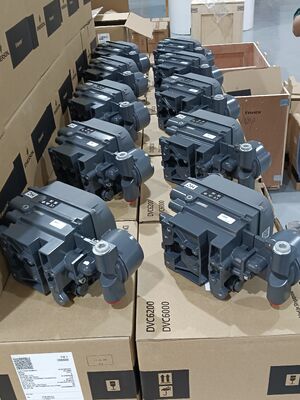

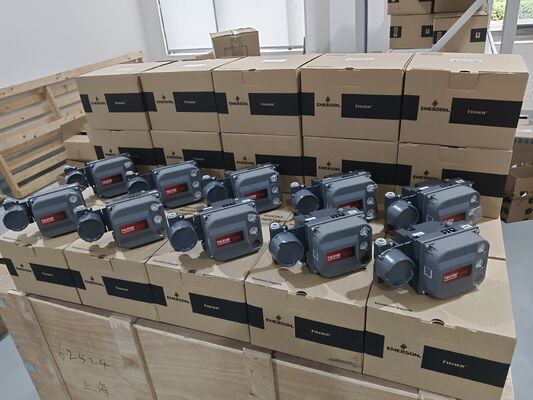

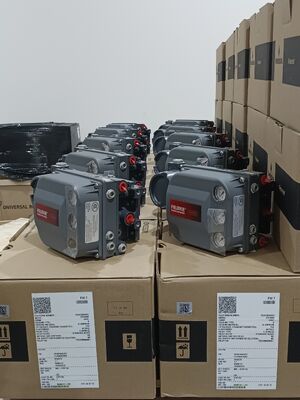

Das digitale Stellungsregler-Paket Fisher DVC6200 wird als werkseitig abgestimmte Einheit für Regelventile und Drehventil-Anwendungen geliefert. Es wandelt ein 4-20 mA Eingangssignal in einen präzisen pneumatischen Ausgang um und nutzt HART-Kommunikation für Konfiguration und Diagnose. Das Gerät unterstützt die ValveLink-Software, die Ventilcharakteristik, Sprungantwort und Leistungsdiagnose ermöglicht, ohne dass der Stellungsregler aus dem Betrieb genommen werden muss.

Der DVC6200 ist für lineare und rotierende Aktuatoren konzipiert. Sein robustes Gehäuse ist in Aluminium oder Edelstahl erhältlich, mit IP66/NEMA 4X Schutz und optionalen explosionsgeschützten Zertifizierungen. Der Stellungsregler arbeitet im Temperaturbereich von -40°C bis +85°C und akzeptiert einen Versorgungsdruck von 20 bis 150 psi. Er ist für chemische, petrochemische, Öl- und Gas-, Energie- und Wasseraufbereitungsanlagen geeignet.

Technische Spezifikationen

Anwendungsindustrie

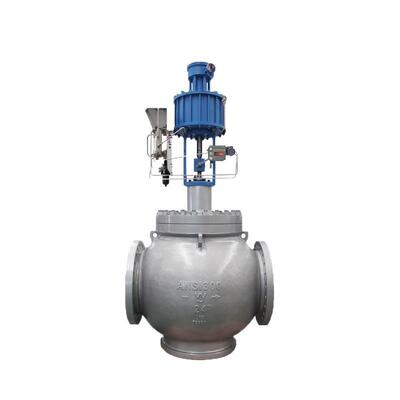

Der Fisher DVC6200 wird in der chemischen Verarbeitung, Petrochemie, Öl und Gas, Energieerzeugung, Wasser- und Abwasseraufbereitung, Zellstoff und Papier sowie in der allgemeinen industriellen Ventilautomatisierung eingesetzt. Er wird häufig an Regelventilen, Klappenventilen, Kugelhähnen und anderen Regelventilen verwendet, die eine genaue Positionsrückmeldung und Diagnose erfordern.

Häufige Probleme

• Stellungsregler reagiert nicht auf Eingangssignal: Prüfen Sie die Polarität der Verkabelung, den Eingangssignalbereich und die HART-Kommunikation.

• Luftleckage am Stellungsregler: Inspizieren Sie Schläuche, Dichtungen und die Relaisbaugruppe.

• Kalibrierungsfehler: Überprüfen Sie die Hubkalibrierung, die Ausrichtung der Magnetbaugruppe und die Montage des Aktuators.

• ValveLink kann keine Verbindung herstellen: Überprüfen Sie den HART-Schleifenwiderstand, die Stromversorgung und die Kommunikationseinstellungen.

• Instabiler Ausgang: Überprüfen Sie die Stabilität des Versorgungsdrucks, die Dimensionierung des Aktuators und die Tuning-Parameter.

Ersatzmodelle

Der Fisher DVC6200 ist Teil der FIELDVUE Familie digitaler Stellungsregler. Verwandte Modelle sind DVC6000, DVC2000, DVC6200f, DVC6200p, DVC6200 SIS und DVC6200 HC. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung das Eingangssignal, das Kommunikationsprotokoll, die Aktuatormontage und die Zertifizierungsanforderungen.
