Produktübersicht

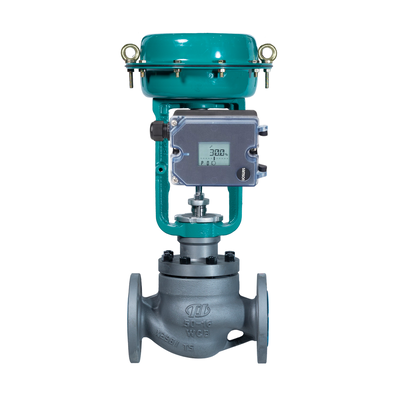

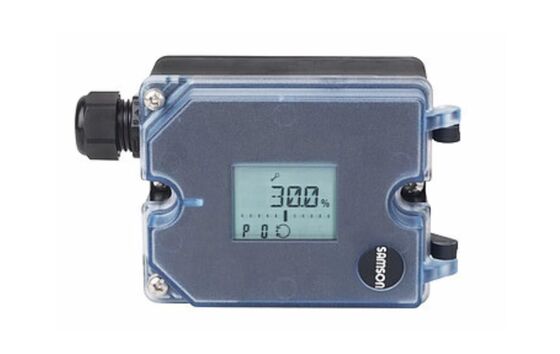

Der Samson 3725 ist ein kompakter, selbstkalibrierender elektropneumatischer Stellungsregler für pneumatische Regelventile und Schwenkantriebe. Er ist ein einfachwirkendes Gerät, das das Steuersignal vom System mit der tatsächlichen Ventilhülsendposition oder dem Öffnungswinkel vergleicht und dann einen proportionalen pneumatischen Ausgang an den Antrieb sendet. Berührungslose magnetoresistive Sensorik eliminiert mechanischen Verschleiß im Rückführkreis. Das Gerät widersteht Umwelteinflüssen und Dampfschlägen. Drei kapazitive Tasten und ein LCD mit wählbarer Leserichtung machen die Bedienung aus jeder Einbaulage intuitiv. Alle Parameter werden im nichtflüchtigen EEPROM gespeichert, um Schutz bei Stromausfall zu gewährleisten. Eine variable automatische Inbetriebnahme mit voreingestellten Parametern bedeutet, dass nur Abweichungen von Standardwerten angepasst werden müssen. Eine Funktion für dichtes Schließen ist verfügbar, und der Nullpunkt wird kontinuierlich überwacht.
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Marke | Samson |
| Kommunikationsprotokoll | HART (optional) |
| Eingangssignal | 4 bis 20 mA, 2-Draht-Gerät |
| Datenschnittstelle | Verdrahtet |
| Diagnose | Kontinuierliche Nullpunktüberwachung |
| Versorgungsdruck | Max. 7 bar |
| Montagetyp | Lineare und Schwenkantriebe; Einfachwirkend |
| Hub (einstellbar) | 3,75 bis 50 mm |
| Öffnungswinkel | 24 bis 100° |
| Betriebstemperatur | -25 bis +80°C |
| Schutzart | IP 66 |
| Gehäusematerial | PPA (Polyphenylamid), UV-beständig |
| Luftanschlüsse | G 1/4 oder 1/4 NPT |
| Minimalstrom | 3,8 mA |
| Bürdenwiderstand | Max. 6,3 V (315 Ω bei 20 mA) |
| Kennlinien | 3 Hubkennlinien, 9 Schwenkwinkelkennlinien |
| Explosionsschutz | Typ 3725-000: Ohne; Typ 3725-110: ATEX; Typ 3725-113: GOST; Typ 3725-130: CSA |
| Zertifizierungen | Zertifikat Schiffbau |
Anwendungsindustrie
Der Samson 3725 wird in der chemischen und petrochemischen Verarbeitung, der Energieerzeugung und der allgemeinen industriellen Automatisierung eingesetzt. Er eignet sich für Drosselungsanwendungen und Anwendungen, bei denen ein kompaktes Design, einfache Bedienung und Robustheit unerlässlich sind. Der Stellungsregler wurde für den universellen Einsatz an linearen und Schwenkantrieben entwickelt.
Häufige Probleme
Stellungsregler reagiert nicht auf Eingangssignal: Versorgungsdruck prüfen (max. 7 bar). Pneumatische Anschlüsse auf Dichtheit prüfen.
Ventilstellung entspricht nicht dem Eingangssignal: Kennlinieneinstellung prüfen. Prüfen, ob die Betriebsrichtung korrekt eingestellt ist. Nullpunkt neu kalibrieren.
Unregelmäßiger Betrieb oder Oszillation: Auf Luftlecks in Leitungen und Anschlüssen prüfen. Übermäßigen Widerstand in der Ventilpackung oder im Antrieb prüfen.
Fehler bei der Nullpunktkalibrierung: Der Nullpunkt liegt außerhalb des Bereichs. Montage prüfen und Nullpunkt neu einstellen.
Initialisierungsfehler: Versorgungsdruck und Hubsensoranschluss prüfen. Sicherstellen, dass das Ventil nicht klemmt.
Ersatzmodelle
Der Samson 3725 ist eine kompakte Stellungsreglerplattform. Der TROVIS 3730-1 ist ein direkter Ersatz mit HART-Kommunikation und erweiterten Funktionen. Der Typ 3724 ist ebenfalls als Alternative in derselben Serie erhältlich. Für herstellerübergreifende Alternativen prüfen Sie vor der Bestellung die Antriebsmontage, den Hubbereich und das Kommunikationsprotokoll.
