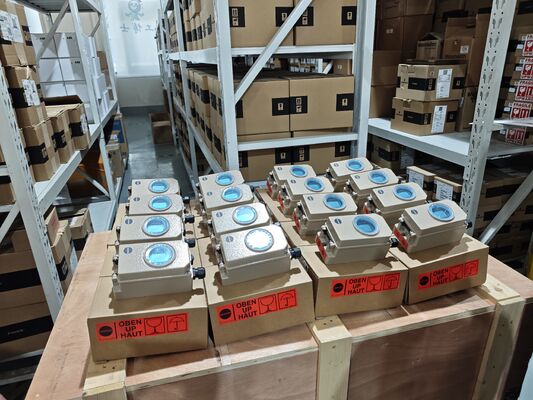

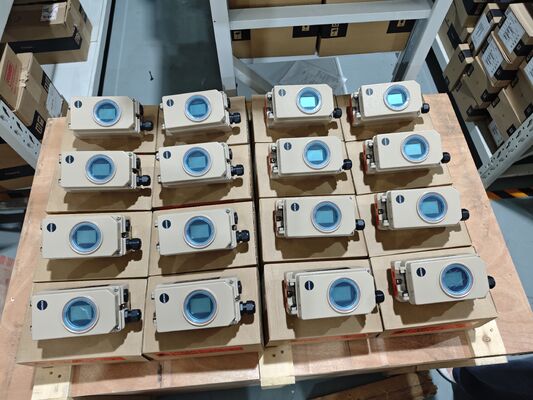

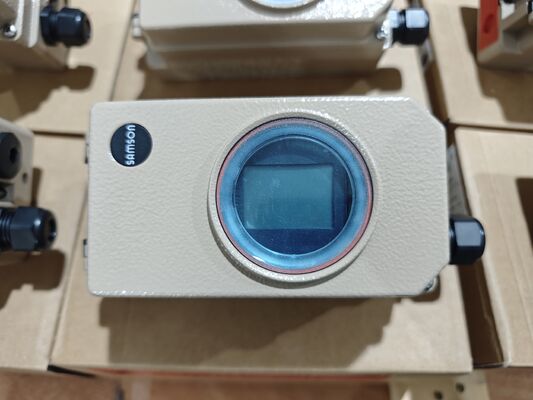

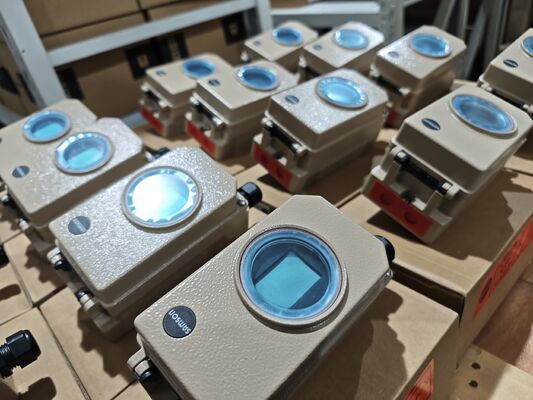

Samson 3730-3 Intelligenter elektropneumatischer Stellungsregler mit HART-Kommunikation und EXPERTplus-Diagnose für pneumatische Antriebe

1
MOQ
US $2,500 ~ $6,000
Preis
Samson 3730-3 Intelligenter elektropneumatischer Stellungsregler mit HART-Kommunikation und EXPERTplus-Diagnose für pneumatische Antriebe
Eigenschaften Galerie Produkt-Beschreibung Bewertungen & Rezensionen Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Material: Edelstahl, Aluminiumlegierung
Leistung: Pneumatisch, elektrisch
Struktur: Steuerung, Winkelhub
Anwendung: Allgemein, Industrie
Standard oder Nichtstandard: Standard
Typ: Steuerung,pneumatisch
Standard: LÄRM, ANSI, BS, ASTM
Hervorheben:

Elektropneumatischer Stellungsregler mit HART-Kommunikation

,

Selbstkalibrierender intelligenter Ventilregler

,

HART-Stellungsregler mit EXPERTplus-Diagnose

Grundinformation
Markenname: Samson
Modellnummer: 3730-3
Zahlung und Versand AGB
Verpackung Informationen: Karton oder Holzkiste, 30 × 30 × 30 cm
Lieferzeit: 5~8 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 2.750 Einheiten pro Jahr
Produkt-Beschreibung

Produktübersicht

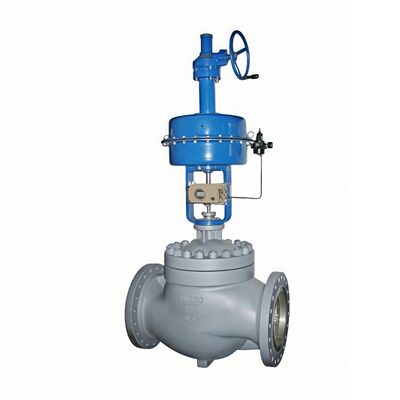

Der Samson 3730-3 ist ein elektropneumatischer Stellungsregler mit HART-Kommunikation, der für die Montage an pneumatischen Regelventilen entwickelt wurde. Er ist ein einfach- oder doppeltwirkender Stellungsregler, der das Eingangssignal vom Leitsystem mit dem tatsächlichen Ventilhub oder Drehwinkel vergleicht und dann ein entsprechendes pneumatisches Signal an den Aktuator ausgibt.

Der Stellungsregler ist selbstkalibrierend und passt sich automatisch an das Regelventil und den pneumatischen Aktuator an. Er verfügt über einen kalibrierten Hubsensor ohne anfällige Zahnräder, sodass er nicht durch mechanischen Verschleiß beeinträchtigt wird. Das Gerät bietet vier verschiedene Initialisierungsmodi für die automatische Inbetriebnahme, einschließlich eines "Sub" (Substitution)-Modus, der es ermöglicht, den Stellungsregler im Notfall im laufenden Betrieb der Anlage zu starten, ohne das Ventil zu bewegen.

Alle Parameter werden im nichtflüchtigen EEPROM-Speicher gespeichert und sind vor Stromausfall geschützt. Das Zweidrahtsystem hat eine geringe elektrische Last von 410 Ω. Das LCD-Display ist dank einer drehbaren Leserichtung in jeder Einbaulage ablesbar. Die Konfiguration erfolgt über eine einfache Ein-Knopf-Menüführung oder über einen PC mit der TROVIS-VIEW-Software über die SSP-Schnittstelle.

Technische Spezifikationen



Parameter Spezifikation
Marke Samson
Kommunikationsprotokoll HART
Eingangssignal 4 bis 20 mA
Datenschnittstelle Verdrahtet
Diagnose EXPERTplus Ventil-Diagnose; Selbstdiagnose; NAMUR NE 107 Status
Versorgungsdruck 1,4 bis 7 bar (20 bis 105 psi)
Montagetyp Lineare und rotierende Aktuatoren; Einfach- und doppeltwirkend
Ventilhub 3,6 bis 300 mm
Öffnungswinkel 24 bis 100°
Betriebstemperatur -20 bis +80°C
Schutzart IP 66 / NEMA 4X
Gehäusematerial Druckgussaluminium oder Edelstahl
Elektrische Last 410 Ω bei 20 mA
Minimaler Strom 3,6 mA für Display; 3,8 mA für Betrieb
Signal-Druck (Ausgang) 0 bar bis Versorgungsdruck; softwarebegrenzt auf 1,4/2,4/3,7 bar
Luftqualität ISO 8573-1: max. Partikelgröße/Dichte Klasse 4, Ölgehalt Klasse 3, Taupunkt Klasse 3
Zertifizierungen SIL-fähig; ATEX, IECEx, FM, CSA (je nach Version)
Kommunikationssoftware TROVIS-VIEW; DTM verfügbar

Anwendungsindustrie

Der Samson 3730-3 wird in der chemischen und petrochemischen Verarbeitung, der Energieerzeugung, der Zellstoff- und Papierindustrie sowie in der allgemeinen industriellen Automatisierung eingesetzt. Er eignet sich für anspruchsvolle Transitzeiten, schwierige Umgebungsbedingungen, Drosselungsanwendungen und Anwendungen, die einen externen Hubsensor erfordern. Die integrierte EXPERTplus-Diagnose ermöglicht die vorausschauende Wartung von Regelventilen.

Häufige Probleme

  • Initialisierungsfehler: Prüfen Sie, ob der Versorgungsdruck im Bereich von 1,4~7 bar liegt. Verifizieren Sie, dass der Hubsensor richtig angeschlossen ist und das Ventil nicht klemmt.

  • Nullkalibrierungsfehler: Der Nullpunkt liegt außerhalb des Bereichs. Überprüfen Sie die Montage und initialisieren Sie den Stellungsregler neu.

  • Kommunikationsstatusfehler: Überprüfen Sie die HART-Kommunikationsverkabelung. Stellen Sie sicher, dass der Lastwiderstand innerhalb der Spezifikation liegt (410 Ω). Prüfen Sie auf Überlauf-, Framing- oder Paritätsfehler im Kommunikationspuffer.

  • Stellungsregler reagiert nicht auf Eingangssignal: Überprüfen Sie den Versorgungsdruck und die pneumatischen Anschlüsse. Stellen Sie sicher, dass das Gerät im richtigen Betriebsmodus ist.

  • Ventil erreicht Endposition nicht: Überprüfen Sie, ob die Einstellung der Ausgangsdruckbegrenzung nicht zu niedrig ist. Prüfen Sie auf Luftlecks in den Leitungen und im Aktuator.

  • Temperatursensorfehler: Temperaturmessung fehlgeschlagen. Die Genauigkeit der Diagnose kann beeinträchtigt sein. Kontaktieren Sie den Service für Ersatz.

Ersatzmodelle

Der Samson 3730-3 wird in naher Zukunft eingestellt. Der direkte Ersatz ist der TROVIS 3730-3, der Stellungsregler der nächsten Generation mit HART 7-Kommunikation und optimierter EXPERTplus-Ventildiagnose. Der TROVIS 3730-3 verfügt über einen berührungslosen internen Positionssensor, verbraucht halb so viel Luft wie frühere Versionen und verwendet die gleichen Montagematerialien wie die 373x-Serie. Andere Modelle der Serie sind der 3730-4 (Profibus) und der 3730-5 (FOUNDATION Fieldbus). Als herstellerübergreifende Alternativen werden die Neles ND9000-Serie und die Masoneilan SVI-II-Serie häufig als direkte Wettbewerber genannt.
