Produktübersicht

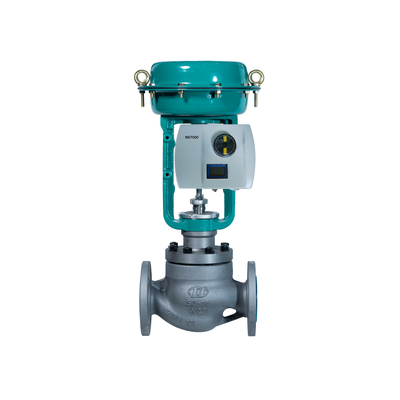

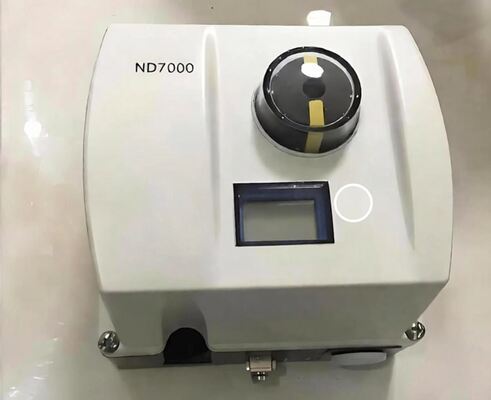

Der Neles ND7000 ist ein intelligenter Ventilregler auf Mikrocontrollerbasis, der eine präzise und zuverlässige Steuerung pneumatischer Aktuatoren ermöglicht. Er wird über eine 4-20mA-Schleife versorgt und vergleicht kontinuierlich das eingehende Steuersignal mit der tatsächlichen Ventilposition, um den Aktuator entsprechend anzupassen. Der ND7000 funktioniert mit praktisch jedem Stellventilaktuator und in allen Industriezweigen.
Das Gerät verwendet eine berührungslose Ventilpositionserfassung, wodurch mechanischer Verschleiß im Rückführkreis eliminiert wird. Dasselbe Gerät verarbeitet Dreh- und Linearantriebe sowie einfach- und doppeltwirkende Aktuatoren. Die Inbetriebnahme ist einfach über die lokale Benutzeroberfläche (LUI) oder die Fernkonfiguration DTM/EDD. Eine 1-Punkt-Kalibrierungsfunktion ermöglicht die Installation an in Betrieb befindlichen Ventilen ohne Prozessunterbrechung.
Der ND7000 ist von TÜV nach IEC 61508 SIL 2 zertifiziert. Er verfügt über Selbstdiagnosefunktionen, einschließlich Trendabweichungen, Zählern und erweiterten Offline-Tests. Das Gerät ist für raue Umgebungsbedingungen ausgelegt, mit einem robusten modularen Design, ausgezeichneten Temperatureigenschaften sowie Vibrations- und Stoßfestigkeit.
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Marke | Neles |
| Kommunikationsprotokoll | HART |
| Eingangssignal | 4-20mA |
| Datenschnittstelle | Verdrahtet |
| Diagnose | Selbstdiagnose; Trendabweichungen; Zähler; Erweiterte Offline-Tests |
| Versorgungsdruck | 1,4~8 bar (20~115 psig) |
| Montagetyp | Dreh- und Linearantriebe; Einfach- und doppeltwirkende Aktuatoren |
| Betriebstemperatur | -40°C~+85°C, Standard; -53°C~+85°C, Arktische Version |
| Gehäuseschutz | IP66 / NEMA 4X |
| Gehäusematerial | Eloxiertes Aluminiumlegierung |
| Luftanschlüsse | G 1/4 |
| Zertifizierungen | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Kommunikationssoftware | FDT/DTM; EDD |
Anwendungsindustrie
Der Neles ND7000 wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, dem Bergbau und der allgemeinen industriellen Automatisierung eingesetzt. Das Gerät kann mit allen wichtigen DCS-Systemen integriert werden und unterstützt Montagekits für beliebige Aktuatoren von Drittanbietern. Es ist vollständig kompatibel mit Systemen und Geräten verschiedener Hersteller.
Häufige Probleme
Eine Änderung des Sollwerts der Ventilposition hat keinen Einfluss auf die Aktuatorposition: Prüfen Sie den Versorgungsdruck (möglicherweise zu niedrig), das Klemmen des Schieberventils, falsche Konfigurationsparameter, einen klemmenden Aktuator oder ein klemmendes Ventil, falsch angeschlossene Signalkabel oder dass die Kalibrierung nicht durchgeführt wurde.
Der Aktuator fährt bei geringer Änderung des Eingangssignals in die Endposition: Rohre zwischen Regler und Aktuator sind falsch. Prüfen Sie die Parametereinstellungen PFA und ROT.
Ungenaues Positionieren: Schieberventil verschmutzt, zu hohe Aktuatorlast, zu niedriger Versorgungsdruck, defekte Schieber- oder Drucksensoren oder Aktuatorleckage.
Überschwingen oder zu langsames Positionieren: Ändern Sie den PERF-Wert, Schieberventil verschmutzt, zu kleiner Luftzufuhrschlauch oder verschmutzter Luftzufuhrfilter.
Ersatzmodelle
Der Neles ND7000 ist eine ausgereifte Plattform für intelligente Ventilregler. Die ND9000-Serie ist das Upgrade der nächsten Generation mit erweiterten Diagnose- und Feldbusoptionen. Der ND7000 dient als direkter Ersatz für ältere NE700/NP700-Steller. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktuatormontage, den Verfahrbereich und das Kommunikationsprotokoll.
