Produktübersicht

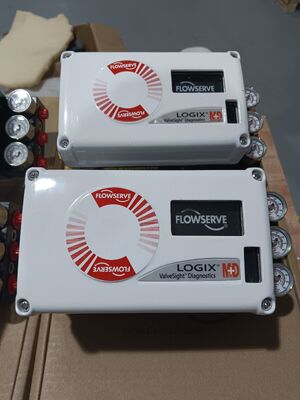

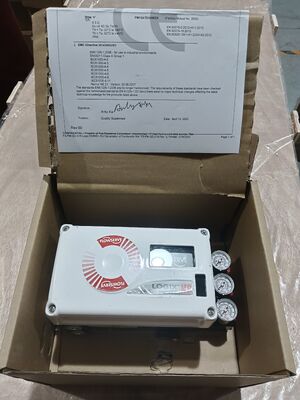

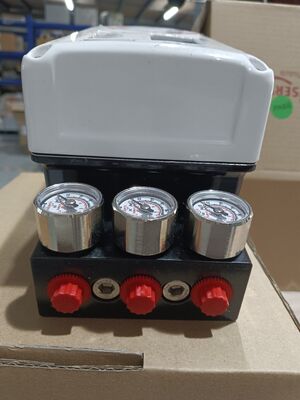

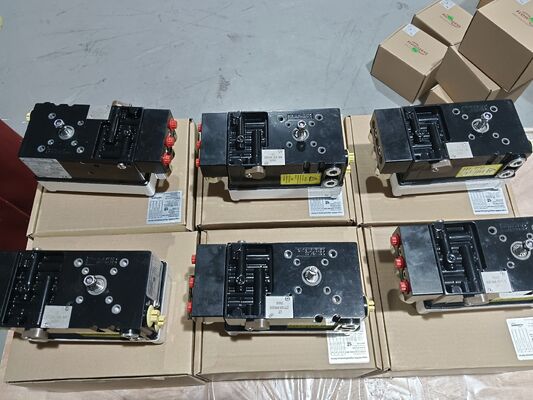

Der Flowserve Logix 520MD ist ein leistungsstarker digitaler Ventilpositionierer, der über HART kommuniziert.Es benötigt ein zwei-draht 4-20mA Steuersignal und bietet eine proportionale pneumatische Leistung, um einen VentilantriebDas Gerät wird ausschließlich durch die 4-20mA-Schleife angetrieben und bedient einwirkende Aktoren in linearen und rotierenden Konfigurationen.
Der Positionierer verwendet einen mehrvariablen Verstärkungsstimmungsalgorithmus, der große Schrittänderungen mit minimalem Überschreiten ermöglicht und gleichzeitig eine hohe Auflösung für sehr kleine Schrittänderungen beibehält.Eine Auto-Tune-Routine zykliert den Aktor, um eine gemessene Reaktion zu erzeugen, und wählt automatisch Gewinnwerte aus, die die Leistung des Aktors optimierenEin einfacher DIP-Switch verwaltet den Tuning-Modus und andere gängige Einstellungen.und die ValveSight-Software bietet Standarddiagnostikfunktionen.
Das Design bietet eine schnelle, einfache und genaue Kalibrierung mit Selbstkalibrierung und verstellbarer Gewinnwahl.und die zweistufige Steuerung bietet schnellere Reaktionszeiten und eine engere SteuerungDas Gerät unterstützt HART 5, 6 und 7 und ist für den Einsatz in gefährlichen Bereichen geeignet.
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Marke | Flowserve |
| Kommunikationsprotokoll | HART 5, 6 und 7 |
| Eingangssignal | 4-20mA (HART), zwei Leitungen |
| Datenoberfläche | mit Kabel |
| Diagnostik | Standarddiagnostische Funktionalität über die ValveSight-Software |
| Versorgungsdruck | 1.5 bis 6,0 bar (22 bis 87 psig) |
| Ausgangssignal | Pneumatisch (von 0 bis 100% des Luftdruckes) |
| Linearität | < ± 1,0% typisch |
| Wiederholbarkeit | < 0,2% |
| Totenband | < 0,2% |
| Typ der Montage | mit einer Leistung von mehr als 1000 W und mit einer Leistung von mehr als 1000 W |
| Betriebstemperatur | -40°C bis +80°C (-40°F bis +178°F) |
| Klassifizierung der Gehäuse | IP66 / NEMA 4X |
| Wohnmaterial | Industriealuminium |
| Gewicht | Ungefähr 3,5 kg |
| Mindestbetriebsstrom | 3.6 mA (ohne AO); 3,83 mA (mit AO) |
| Spannungszufuhr (maximal) | 30 VDC |
| Luftverbrauch (Steady State) | 0.08 Nm3/h @ 1,5 bar bis 0,12 Nm3/h @ 6,0 bar |
| Ausgangsströmungskapazität | Bis zu 7,0 Nm3/h @ 6,0 bar |
| Zertifizierungen | Die in Absatz 1 genannten Angaben sind zu beachten. |
| Eigentlich sicher | Klasse I Abteilung 1 Gruppen A-D |
| Nicht entzündend | Klasse I Abteilung 2 Gruppen A-D |
Anwendungsindustrie

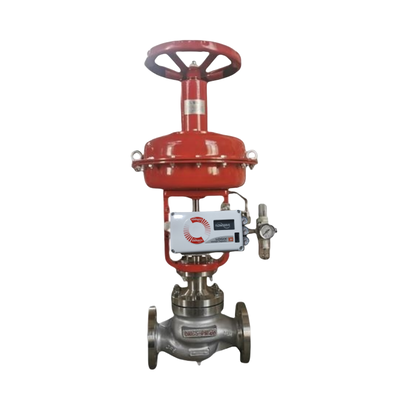

Der Flowserve Logix 520MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasserbehandlung und der Pharmaindustrie eingesetzt.Position der Reaktorventile, Turbinen-Bypass-Automatisierung, Durchflussregelung in Anlagen und hygienische Ventilbetriebe.
Häufige Probleme
Keine LED blinkt: Der Strom ist unter 3,6 mA oder die Polarität der Verkabelung ist falsch.
Unregelmäßige Kommunikation: HART-Signalprobleme. Überprüfen Sie, ob die Bandbreite der aktuellen Quelle auf 25Hz begrenzt ist. Überprüfen Sie die Kabellange und Impedanz. Verwenden Sie eine kompatible intrinsische Sicherheitsbarriere.
Einheit reagiert nicht auf analoge Befehle: Das Gerät befindet sich im digitalen Befehlmodus oder es ist ein Kalibrierfehler aufgetreten.
Ventilstandsmessung nicht erwartet: Positionssensor nicht in 180 Grad angebracht, Schlag nicht kalibriert oder MPC aktiv. Neupositionssensor. Kalibrieren Schlag.
Vollgeöffnet oder geschlossen angetrieben: Schlag nicht kalibriert, Hall-Sensor-Innenschleife nicht angeschlossen, falsche Luftwirkung eingestellt, oder Rohr umgekehrt. Kalibrieren Schlag. Prüfen Sie Hardwareverbindungen.
Notwendige Reibungskalibration: Keine Reibungskalibrierung seit dem Werksreset durchgeführt.
Ersatzmodelle
Die Flowserve Logix 520MD-Serie ist eine ausgereifte digitale Positionierungsplattform.Für neuere Anlagen, sind die Logix 3200MD und Logix 3800MD alternative Modelle innerhalb derselben Produktfamilie.und Kommunikationsprotokoll vor der Bestellung.
