Produktübersicht

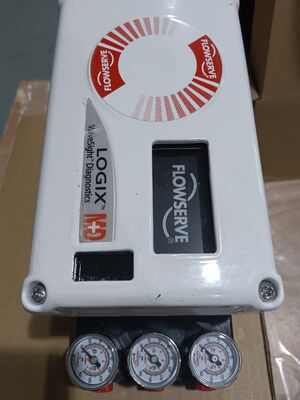

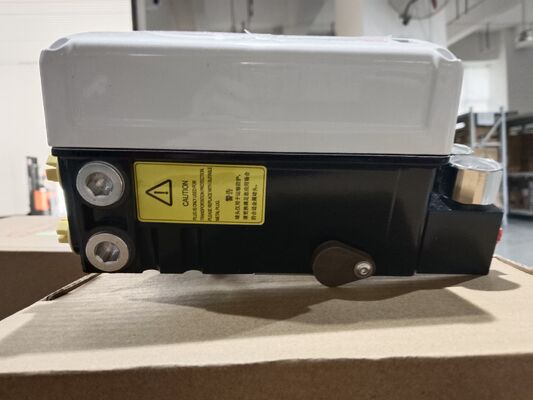

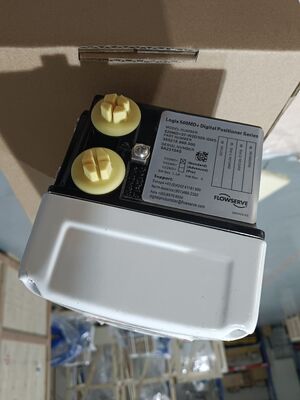

Der Flowserve Logix 520MD ist ein leistungsstarker digitaler Stellungsregler, der die HART-Kommunikation nutzt. Er empfängt ein zweidrahtiges 4-20mA Steuersignal und liefert einen proportionalen pneumatischen Ausgang an einen Ventilaktuator. Das Gerät wird ausschließlich über das 4-20mA Eingangssignal mit Strom versorgt. Er steuert einfachwirkende Aktuatoren mit linearen und rotierenden Montagen.
Der Stellungsregler verwendet einen Multi-Variablen-Gain-Tuning-Algorithmus, der große Sprünge mit minimalem Überschwingen ermöglicht und gleichzeitig eine hohe Auflösung für sehr kleine Sprünge beibehält. Ein Auto-Tune-Verfahren durchläuft den Aktuator, um eine gemessene Reaktion zu erzeugen und wählt automatisch Gain-Werte aus, die die Aktuatorleistung optimieren. Ein Gain-Modifikator-Selektor ermöglicht eine weitere Feinabstimmung des berechneten Gains. Einfache DIP-Schalter steuern den Tuning-Modus und andere gängige Einstellungen, während die ValveSight-Software Standard-Diagnosefunktionen bietet.
Das Design bietet eine schnelle, einfache und genaue Kalibrierung mit Selbstkalibrierung und wählbarer Verstärkung. Der stationäre Luftverbrauch ist gering, und das zweistufige Regeldesign bietet schnellere Reaktionszeiten und eine präzisere Regelung. Das Gerät unterstützt HART 5, 6 und 7 und ist für den Einsatz in explosionsgefährdeten Bereichen zugelassen.
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Marke | Flowserve |
| Kommunikationsprotokoll | HART 5, 6 und 7 |
| Eingangssignal | 4-20mA (HART), zweidrahtig |
| Datenschnittstelle | Kabelgebunden |
| Diagnose | Standard-Diagnosefunktionen über ValveSight-Software |
| Versorgungsdruck | 1,5 bis 6,0 bar (22 bis 87 psig) |
| Ausgangssignal | Pneumatisch (0 bis 100% des Luftversorgungsdrucks) |
| Linearität | < ±1,0% typisch |
| Wiederholgenauigkeit | < 0,2% |
| Totband | < 0,2% |
| Montagetyp | Rotations- und Linearantriebe; Einfachwirkend |
| Betriebstemperatur | -40°C bis +80°C (-40°F bis +178°F) |
| Schutzart Gehäuse | IP66 / NEMA 4X |
| Gehäusematerial | Industrielles Aluminium |
| Gewicht | Ca. 3,5 kg |
| Minimaler Betriebsstrom | 3,6 mA (ohne AO); 3,83 mA (mit AO) |
| Spannungsversorgung (maximal) | 30 VDC |
| Luftverbrauch (stationär) | 0,08 Nm³/h bei 1,5 bar bis 0,12 Nm³/h bei 6,0 bar |
| Ausgangsdurchflusskapazität | Bis zu 7,0 Nm³/h bei 6,0 bar |
| Zertifizierungen | ATEX, FM, CSA, SIL 2 |
| Eigensicher | Klasse I, Abteilung 1, Gruppen A-D |
| Zündschutzart ohne Zündgefahr | Klasse I, Abteilung 2, Gruppen A-D |
Anwendungsindustrie

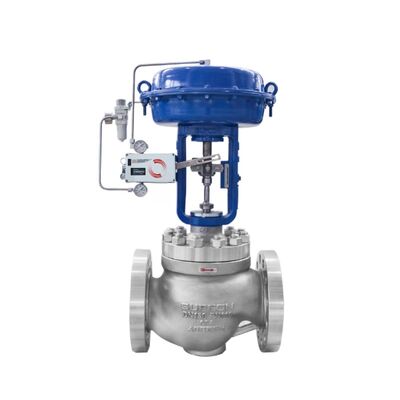

Der Flowserve Logix 520MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasseraufbereitung und der Pharmaindustrie eingesetzt. Zu den wichtigsten Anwendungen gehören Pipeline- und Aktuatorsteuerung, Reaktorventilpositionierung, Turbinenbypass-Automatisierung, Durchflussregelung in Anlagen und hygienische Ventiloperationen. Seine zertifizierte Zulassung für explosionsgefährdete Bereiche macht ihn für anspruchsvolle Prozessumgebungen geeignet.
Häufige Probleme
Keine LED-Blinken: Strom unter 3,6 mA oder falsche Verdrahtungspolarität. Überprüfen Sie, ob der Versorgungstrom mindestens 3,6 mA beträgt, und prüfen Sie die Polarität.
Unregelmäßige Kommunikation: HART-Signalprobleme. Stellen Sie sicher, dass die Bandbreite der Stromquelle auf 25 Hz begrenzt ist. Überprüfen Sie die Kabellänge und Impedanz. Verwenden Sie eine kompatible eigensichere Barriere.
Gerät reagiert nicht auf analoge Befehle: Gerät befindet sich im digitalen Befehlsmodus oder es ist ein Kalibrierungsfehler aufgetreten. Ändern Sie den Befehlsmodus auf analog. Kalibrieren Sie das Gerät neu.
Ventilstellung wird nicht wie erwartet angezeigt: Positionssensor nicht um 180 Grad montiert, Hub nicht kalibriert oder MPC aktiv. Positionieren Sie den Sensor neu. Kalibrieren Sie den Hub.
Ventil vollständig geöffnet oder geschlossen: Hub nicht kalibriert, Hall-Sensor-Innenkreis nicht verbunden, falsche Luftaktion eingestellt oder Schlauch vertauscht. Kalibrieren Sie den Hub. Überprüfen Sie die Hardware-Verbindungen.
Reibungskalibrierung erforderlich: Keine Reibungskalibrierung seit Werkseinstellung durchgeführt. Führen Sie die Reibungskalibrierung über das Display-Menü, das Handgerät oder DTM durch.
Ersatzmodelle
Die Flowserve Logix 520MD-Serie ist eine ausgereifte digitale Stellungsreglerplattform. Für Anwendungen, die eine zusätzliche Sicherheitsintegrität erfordern, bietet die Variante Logix 520MD+ erweiterte Funktionen. Für neuere Installationen sind die Logix 3200MD und Logix 3800MD alternative Modelle innerhalb derselben Produktfamilie. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktuatorbefestigung, den Verfahrweg und das Kommunikationsprotokoll.
