Produktübersicht

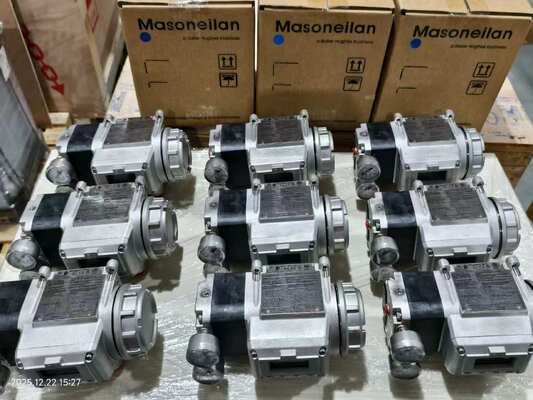

Der Masoneilan SVI3 ist ein digitaler Ventilpositionierer der dritten Generation, der die HART 7 Kommunikation über eine zweidrahte 4-20mA Schleife verwendet.Es treibt pneumatische Aktoren mit hoher Präzision an und verfügt über eine fortschrittliche Diagnose für die kontinuierliche Überwachung der VentileDer berührungslose Positionssensor liest durch das Gehäuse, wodurch mechanische Verschleißpunkte beseitigt werden.

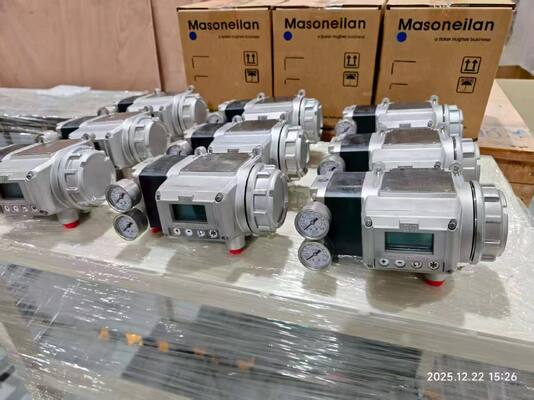

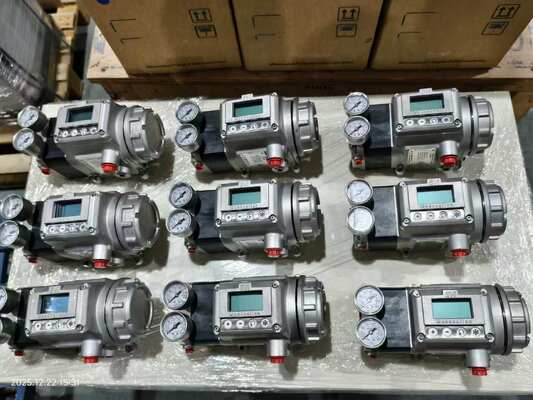

Die lokale Schnittstelle verfügt über ein hochkontrastreiches Grafikbildschirm und Schaltflächen, die für gefährliche Bereiche geeignet sind.Der Positionierer speichert bis zu einem Jahr diagnostische Daten an Bord, die Trendanalyse ohne externe Werkzeuge ermöglicht. Sie ist über DTM- und EDD-Unterstützung mit den wichtigsten Steuerungssystemen integriert.
Der Luftverbrauch im Steady-State ist um 40% niedriger als bei früheren Modellen, und die Luftzufuhr ist um 15% höher, um schneller zu streicheln.Die SVI3 umfasst 19 Online-Klappendiagnostik, die die Klappe Gesundheit überwachen, während der Prozess läuft, um die Wartungsbedürfnisse vorherzusagen, bevor Störungen auftreten.
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Marke | Masoneilan |
| Kommunikationsprotokoll | HART 7 über 4-20mA |
| Eingangssignal | Elektrisch |
| Datenoberfläche | mit Kabel |
| Diagnostik | Positionierer; Fortgeschrittene; Online-Ventildiagnostik |
| Versorgungsdruck | 20 bis 120 psi |
| Luftlieferung | 410 SLPM @ 30psi |
| Maßnahmen | Einfachwirkendes, ausfallsicher; drehbar und linear |

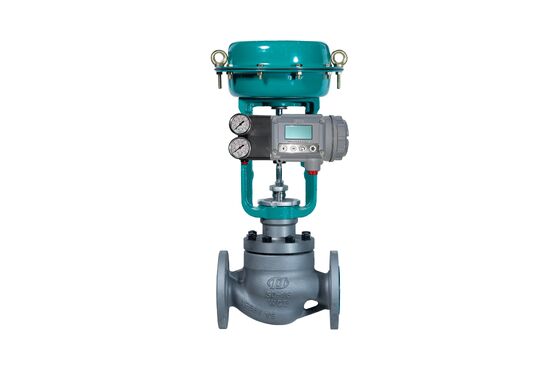

| Typ der Montage | Aktoren montiert |
| Betriebstemperatur | -55°C bis +85°C |
| Wohnmaterial | Kupferfreies Aluminium (ASTM A360); Optional 316SS Gehäuse |
| Schutzbewertung | IP66 und NEMA 4X |
| Gewicht (Aluminium) | 3.3 kg (7,4 lb) |
| Gewicht (Edelstahl) | 6.26 kg (13,8 Pfund) |

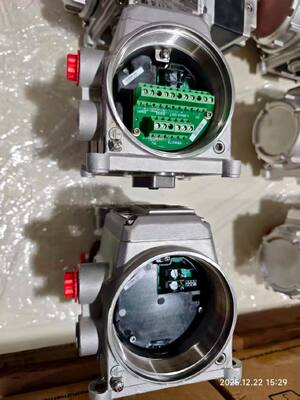

| Elektrische Einträge | Zwei 1/2 NPT weiblich |
| Mindest- / Höchststrom | 3.2mA / 22mA |
| Erforderliche Konformitätsspannung | 9Vdc @ 20mA, 11Vdc @ 4mA |
| Optionale Ausgabe | Zwei konfigurierbare Solid-State-Switches (1A, 30Vdc); eine 4-20mA-Positionswiederübertragung; eine konfigurierbare digitale Eingabe |
| Zertifizierungen | SIL3 Fähig; ATEX, IECEx, US, Kanada Genehmigungen |
| Kommunikationssoftware | Masoneilan-Ventillebenszyklusmanagement (VLM); Unterstützung von DTM und EDD |
Anwendungsindustrie
Die Masoneilan SVI3 wird in der Stromerzeugung, in der Raffinerie, in der petrochemischen Industrie, in der Erdöl- und Erdgasindustrie sowie in der vorgelagerten Öl- und Erdgasindustrie verwendet.Kühltürme, Reaktorgebäude, Turbinengebäude, Dampferzeuger zur Wärmerückgewinnung, Bilanz der Anlage, Destillation, Hydroprozess, Reform, Cracking, Sekundärmischung, Löschen und Fraktionieren,Aufladegaskompression, Trennung, Rohrleitungsintegrität, Dehydrierung, Kühlung, Verflüssigung, Verladung und Versand, Umgasung und Kompression.
Häufige Probleme
Smart Cal kann nicht abschließen: Überprüfen Sie, ob der Versorgungsdruck innerhalb von 20-120 psi liegt. Überprüfen Sie, ob die Ventilfahrgrenzen innerhalb des Nennbereichs liegen.
Positionsschwingung oder Radfahren: Überprüfen Sie, ob ein Schleuderstiel vorhanden ist. Wenn die Positionszyklen viel größer sind als die Setpoint-Zyklen, kann der Positionierer den Zyklus verursachen.ein gebrochener Stamm, oder abgeschaltete Positionsrückkopplungskomponenten.
Kommunikationsfehler mit dem HART-Handgerät: Überprüfen Sie, ob der Schleifwiderstand ausreichend ist. Überprüfen Sie, ob die Endspannung den Anforderungen entspricht (9Vdc @ 20mA, 11Vdc @ 4mA).
Fehler bei niedriger Leistung (LOW_POWER): Eingangsstrom unter 3,15 mA. Schleifstrom auf 4 mA für Kalibrierung und Diagnose erhöhen.
TuneERR erscheint nach dem Autotune: Eine manuelle Einstellung ist möglicherweise erforderlich.
SelfCheckError oder Hardwarefehler: Schalten Sie die Stromversorgung für zwei Minuten ab und starten Sie erneut. Löschen Sie den Alarm mit ValVue oder HART Host. Wenn der Fehler anhält, ersetzen Sie das Elektronikmodul.
Ersatzmodelle
Der Masoneilan SVI3 ist der direkte Ersatz für den SVI II AP und den SVI1000.Es verfügt über Edelstahl-Befestigungsstützen für jede Ventil-Aktor-Kombination und ist vollständig rückwärtskompatibel mit SVI II AP und SVI1000-Befestigungsstützen. Für SVI II AP-Benutzer ist das Upgrade relativ einfach.Überprüfung der Anbringung des Aktors, Reichweite und Kommunikationsprotokoll vor der Bestellung.
