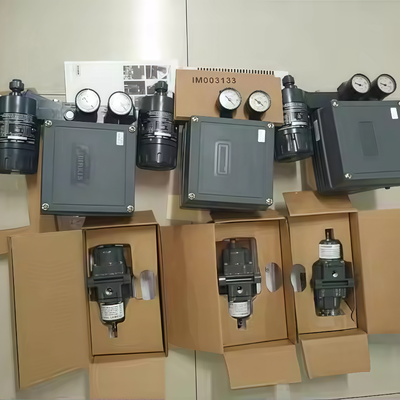

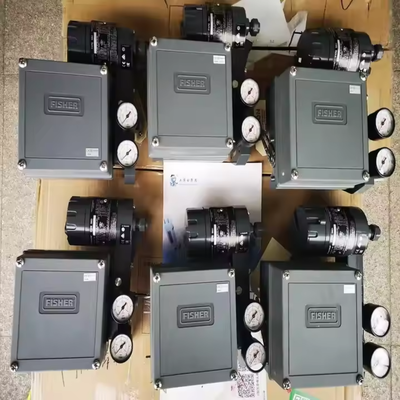

Fisher 3582i Elektro-Pneumatischer Stellungsregler mit 4-20mA Eingang für Regelventile

Produktübersicht

Der Fisher 3582i ist ein elektropneumatischer Ventilpositionierer für diaphragmabetriebene, gleitende Stammsteuerventile.Der Umrichter empfängt ein Gleichstromsignal von 4-20 mA und erzeugt durch ein Düsen-/Klappersystem eine proportionale pneumatische LeistungDieses Pneumatische Signal treibt die Positionierungsstufe an, die den Druck der Aktorenzufuhr so anpasst, daß der Ventilstiel in der vom Eingangssignal gesteuerten Position bleibt.

Das Gerät bietet eine genaue, schnelle Reaktion und toleriert Anlagenvibrationen.Die modulare Ausführung ermöglicht die Ergänzung eines 582i-Wandlers zu einem vorhandenen 3582 pneumatischen Positionierer im Feld, um sie in elektropneumatischen Betrieb umzustellen.

Die Null- und Spannweite können mit einem Schraubenzieher und einem Schlüssel nach dem Entfernen der Abdeckung eingestellt werden.Die Veränderungen des Versorgungsdrucks und der Ventillast haben einen minimalen Einfluss auf die LeistungDas Gehäuse und die inneren Materialien widerstehen rauen Bedingungen, und die Luft durchblutet die inneren Teile für zusätzlichen Schutz.

Technische Spezifikation

Anwendungsindustrie

Die 3582i wird in Prozessindustrie mit diaphragmabetriebenen Schiebe-Ständer-Steuerventilen verwendet.Der verstellbare Null- und Spanbereich umfasst alle Standard-EingangssignaleEine Positioner-Familie unterstützt viele Anwendungen und vereinfacht den Ersatzteilbestand in der gesamten Anlage.

Häufige Probleme

• Positionierer reagiert nicht auf das Eingangssignal: Überprüfen Sie den Versorgungsdruck und die pneumatischen Verbindungen; prüfen Sie, ob die Düse/Flapper nicht verstopft ist und ob das Relais funktioniert.

• Die Position des Ventilstammes entspricht nicht dem Eingangssignal.Überprüfen Sie die Kalibrierung von Null und Spanne und stellen Sie sicher, dass die Kammposition mit der Bewegung und der Aktion des Aktoransatzes übereinstimmt.

• Unregelmäßiger Betrieb oder Schwingungen: Überprüfung auf Luftlecks in Rohren und Armaturen; Überprüfung auf übermäßige Reibung in der Ventilverpackung oder im Aktoren.

• Schwankungen des Versorgungsdrucks beeinflussen die PositionDer 3582i ist so konzipiert, dass die Auswirkungen von Versorgungsdruckänderungen minimiert werden, aber extreme Schwankungen können immer noch Probleme verursachen.

Ersatzmodelle

Die 3582i ist ein neues pneumatisches Positioniergerät.Die DVC6200- oder DVC2000-Digitalventilsteuerungen sind die modernen Äquivalente aus derselben ProduktlinieDer 582i-Wandler kann auf einem bestehenden 3582 pneumatischen Positionierer vor Ort installiert werden, um ihn auf eine 3582i-Konfiguration aufzurüsten.Obwohl dies eine Änderung der Positionierermontage und des Eingangssignalbereichs erfordern kann. Bei alternativen Produkten zwischen verschiedenen Herstellern prüfen Sie vor der Bestellung die Anbringung des Aktoransatzes, die Reichweite und die Kompatibilität des Eingangssignals.
