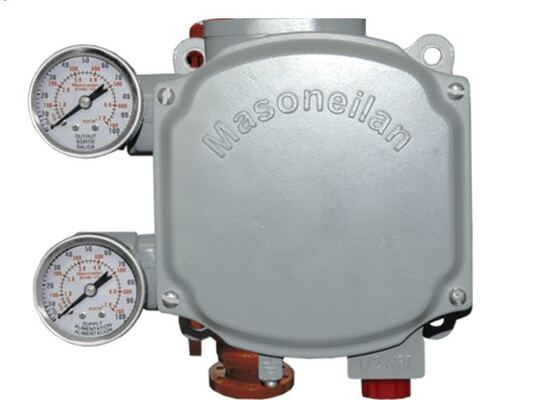

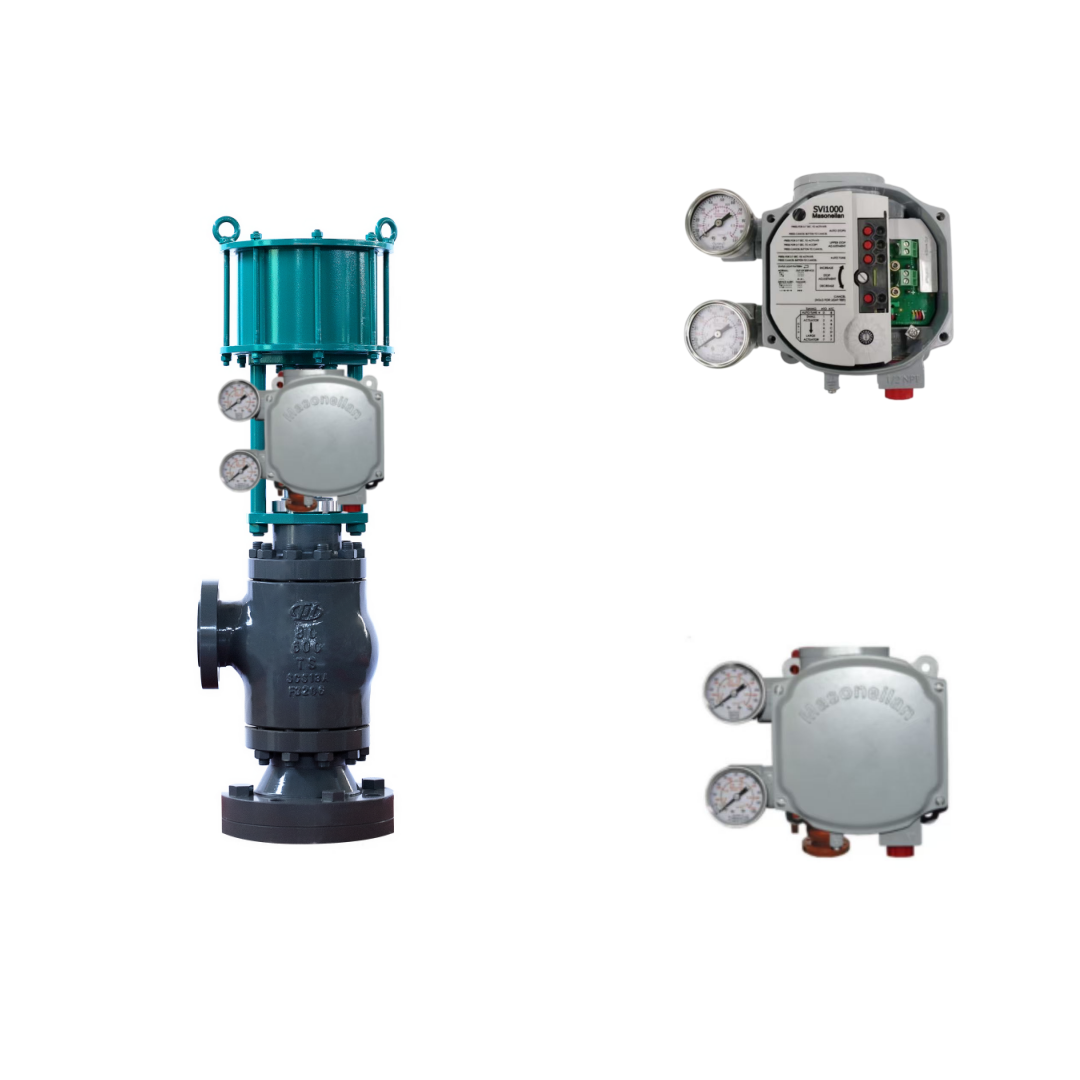

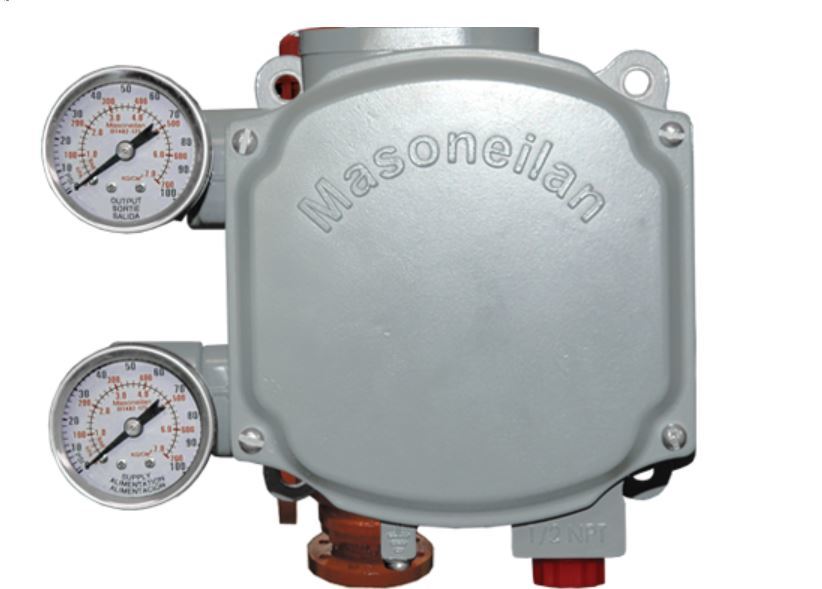

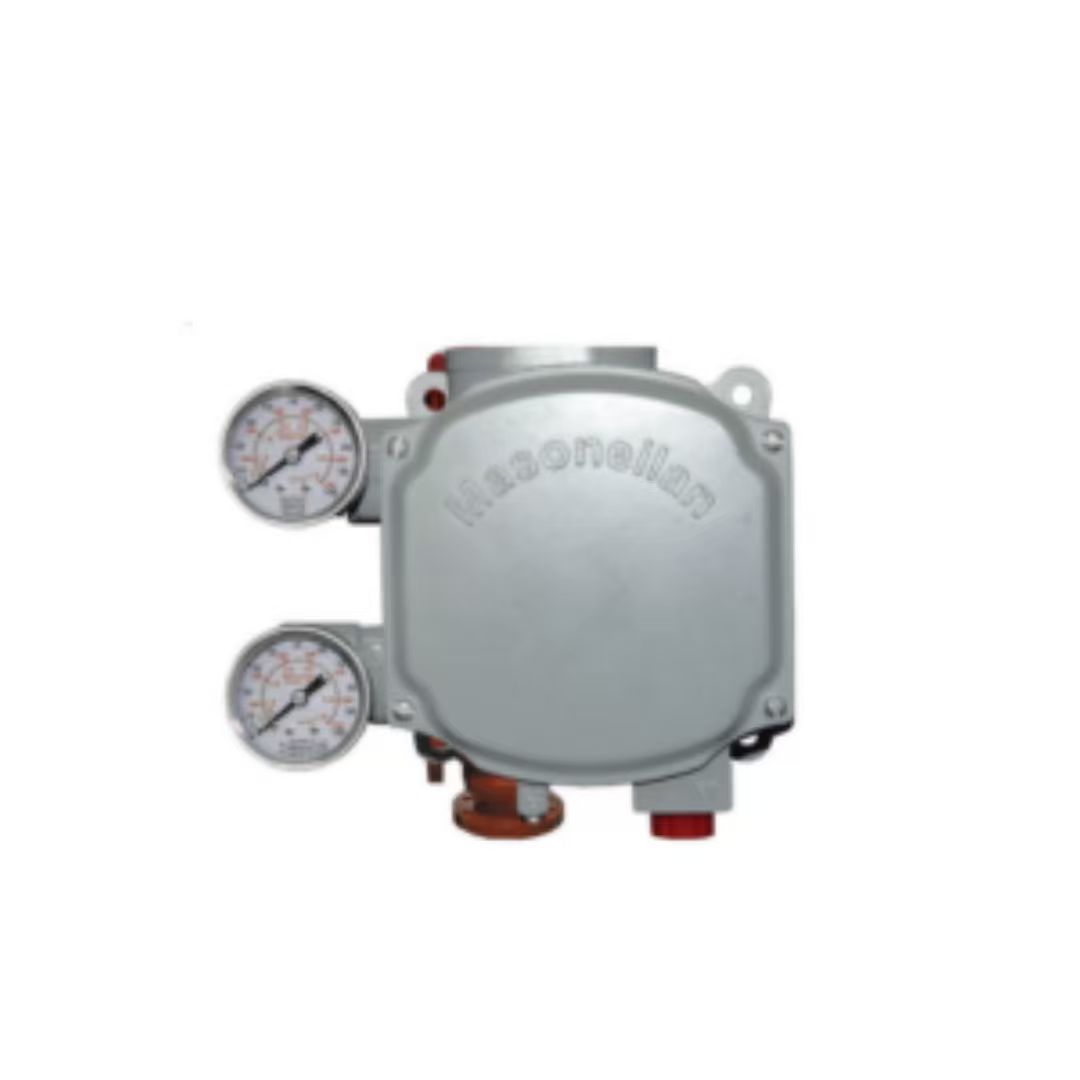

Masoneilan SVI1000 berührungsloser digitaler Ventilregler HART für pneumatische Stellglieder

Produktübersicht

Der Masoneilan SVI1000 ist ein schleifenversorgter digitaler Stellungsregler, der die HART-Kommunikation nutzt. Er ist für einfachwirkende pneumatische Regelventile konzipiert. Ein berührungsloses magnetisches Rückkopplungssystem eliminiert mechanische Gestänge und damit Verschleiß. Das Gerät bezieht seine Energie aus der 4-20mA-Schleife, sodass keine separate Stromversorgung benötigt wird.

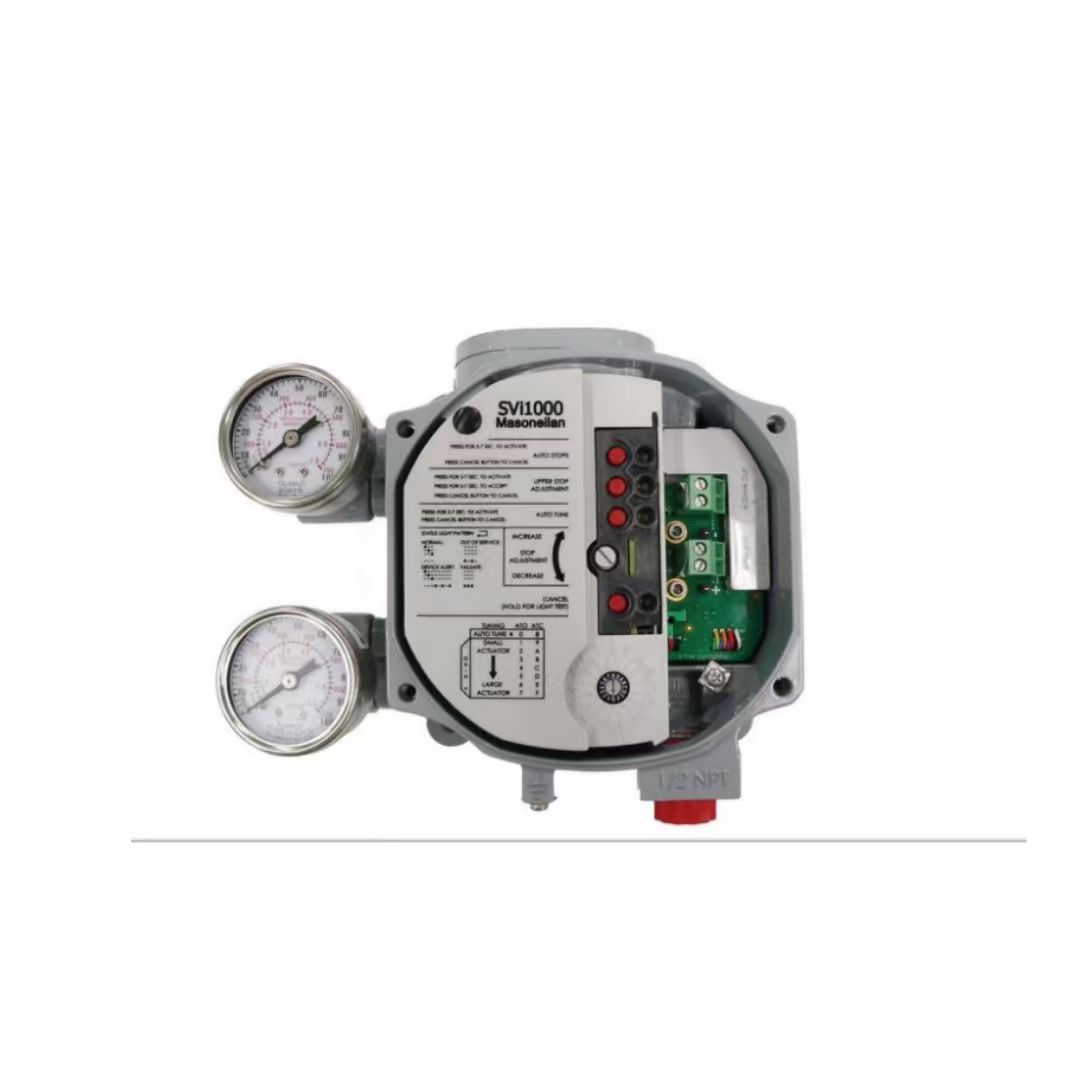

Eine lokale Tastenoberfläche mit LED-Anzeigen folgt einem Ein-Tasten-pro-Funktion-Layout. Die meisten Ventile können in weniger als fünf Minuten konfiguriert und kalibriert werden. HART Revision 5 oder 7 kann vor Ort ausgewählt werden. Zwei integrierte Festkörperschalter sind für die Positionsanzeige verfügbar. Das universelle Montagedesign passt sowohl für lineare als auch für rotierende Stellglieder.

Technische Spezifikationen

Anwendungsindustrie

Der Masoneilan SVI1000 wird in der Energieerzeugung, chemischen Verarbeitung, Raffinerie, Petrochemie sowie in der Öl- und Gasindustrie eingesetzt. Typische Anwendungen umfassen Dampfturbinen, Kondensatoren, Kühltürme, Abhitzedampferzeuger, Destillation, Hydroprocessing, Cracken, Blending, Pipeline-Integrität und Gasverdichtung. Seine einfache Einrichtung und die zuverlässige magnetische Rückkopplung machen ihn ideal für die routinemäßige Drosselregelung an einfachwirkenden pneumatischen Ventilen.

Häufige Probleme

• Der Stellungsregler reagiert nicht auf das Eingangssignal: Überprüfen Sie, ob der Versorgungsdruck im Bereich von 20-100 psi liegt und die pneumatischen Anschlüsse sicher sind. Stellen Sie sicher, dass der Gerätemodus auf Normal eingestellt ist.

• Ventil reagiert langsam oder gar nicht: Bestätigen Sie, dass der Luftversorgungs-Sollwert größer ist als der Federendwert plus 10 psig. Bei Stellgliedern mit großem Volumen prüfen Sie, ob der Versorgungsdruckabfall während des Befüllens weniger als 15% beträgt.

• Positionsfehler-Alarm: Führen Sie eine Ventilsignatur mit dem SVI1000 Basic DTM durch. Prüfen Sie auf dichte Packungen, Ablagerungen am Schaft oder Reibung des Stellglieds. Führen Sie Autotune oder manuelle Abstimmung durch.

• Marginale Leistung (alle LEDs aus): Der Eingangsstrom liegt unter 3,85 mA. Erhöhen Sie den Schleifenstrom auf 4 mA für Kalibrierung und Diagnose.

• Kalibrierung fehlgeschlagen: Die Eingangssensor-Kalibrierung lag außerhalb des akzeptablen Bereichs. Führen Sie die Kalibrierung mit Präzisionsmessgeräten gemäß den Grenzwerten durch.

• Hardwarefehler (SelfCheckError): Entfernen Sie die Stromversorgung für zwei Minuten und starten Sie neu. Löschen Sie den Alarm über ValVue oder HART Host. Wenn der Fehler weiterhin besteht, ersetzen Sie das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI1000 ist ein einfacher digitaler Stellungsregler. Für Anwendungen, die erweiterte Ventil-Diagnosefunktionen, höhere Durchflusskapazitäten oder SIL-zertifizierte Sicherheitsfunktionen erfordern, sind die Serien SVI II AP oder SVI3 die nächsthöheren Optionen aus derselben Produktlinie. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Stellgliedmontage, den Hubbereich und das Kommunikationsprotokoll.
