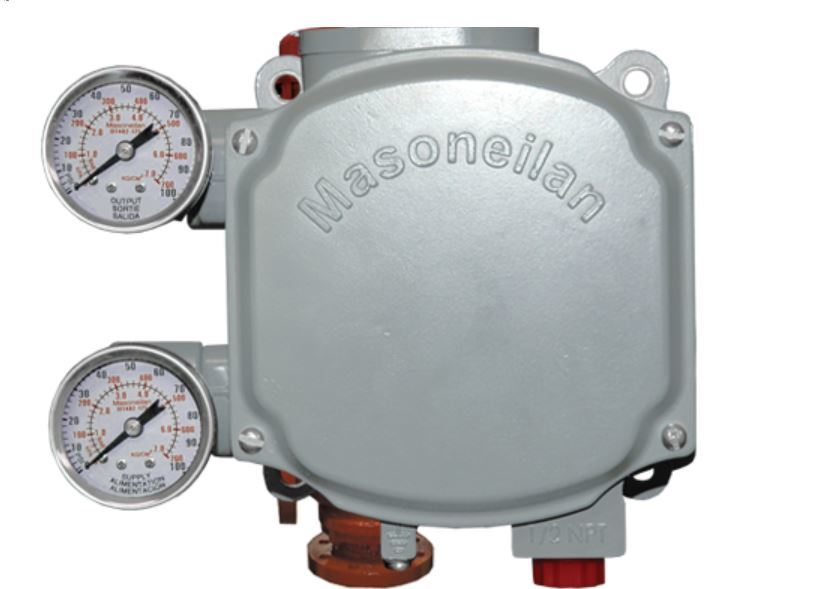

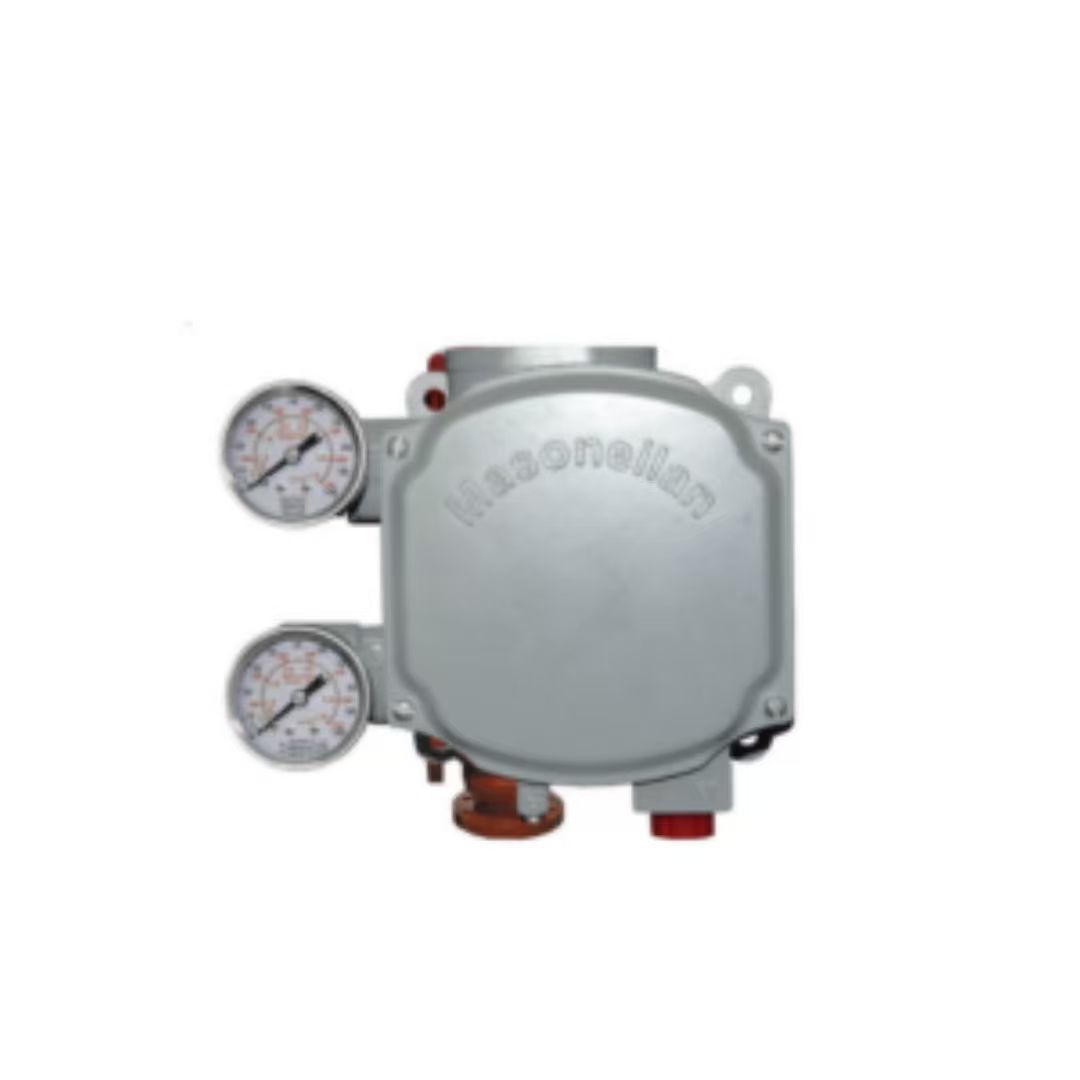

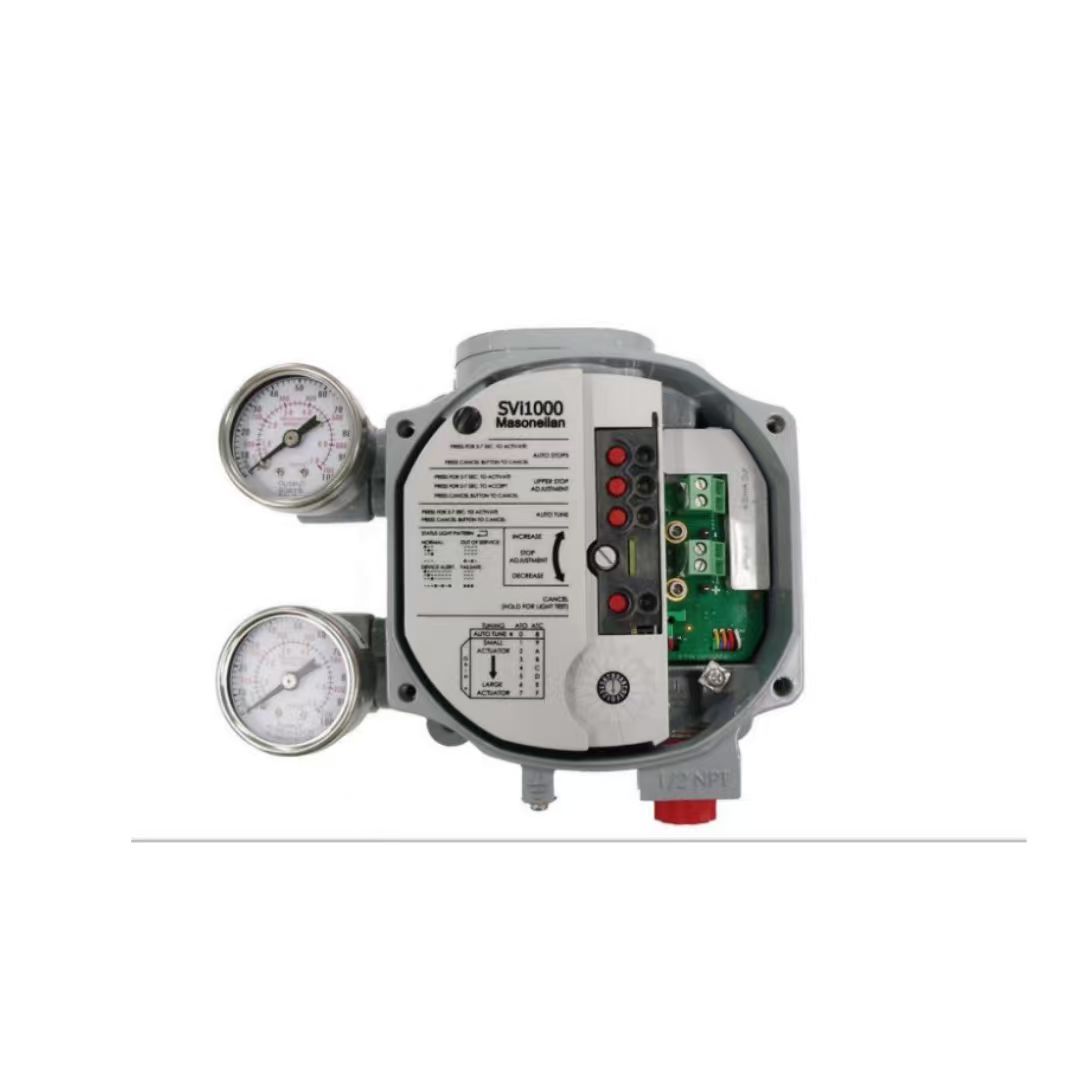

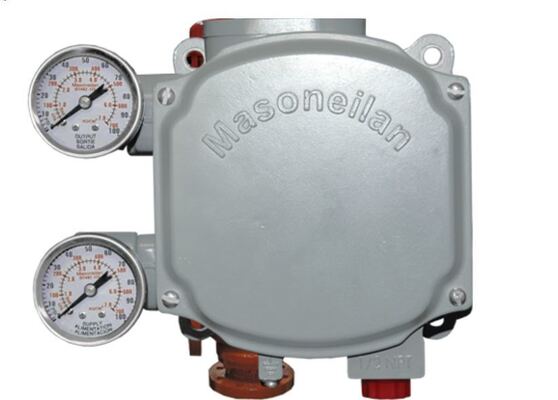

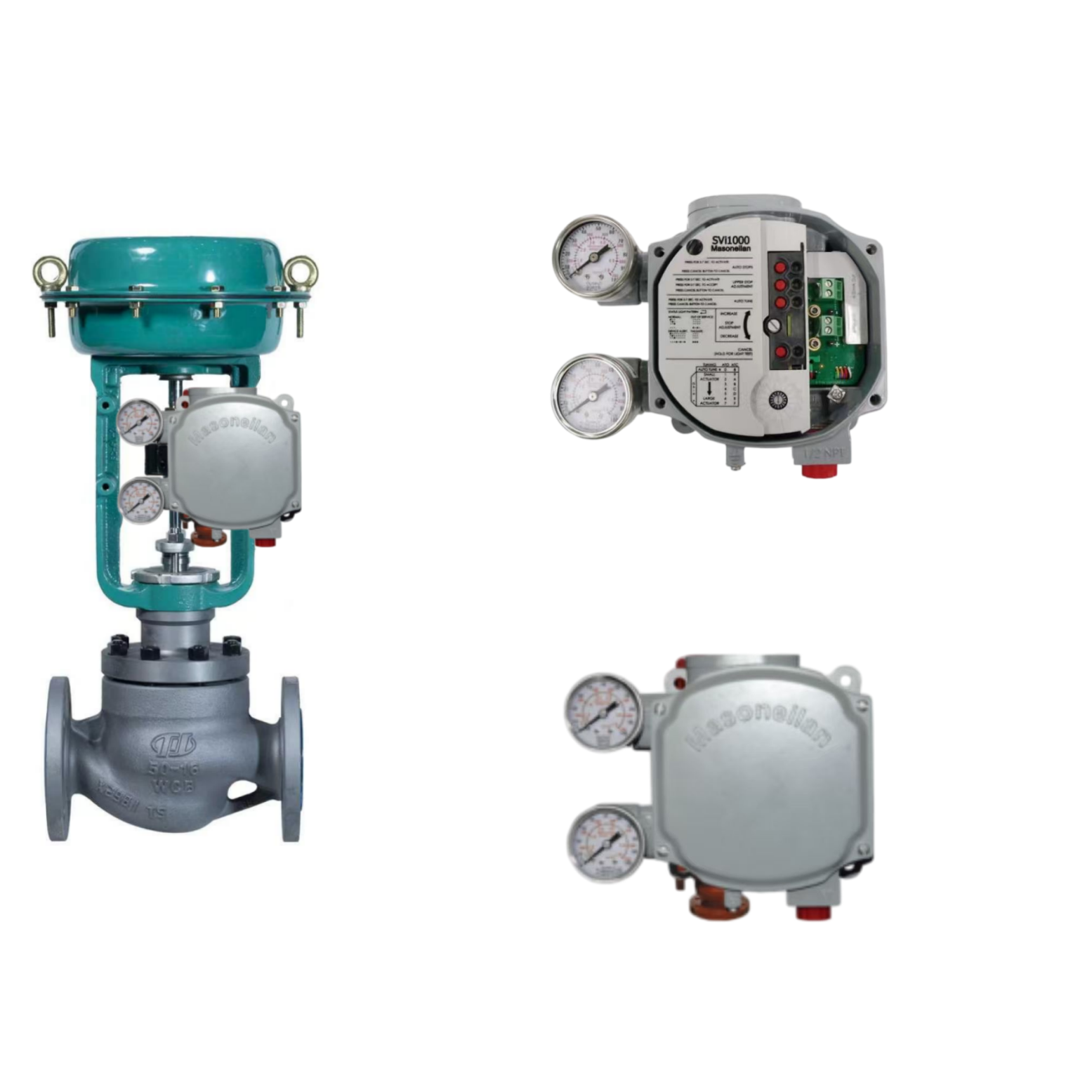

Masoneilan SVI1000 Digitale Ventilpositionierer mit HART für pneumatische Aktoren

Produktübersicht

Der Masoneilan SVI1000 ist ein HART-Kommunikations-Digitalventilpositionierer, der auf einer 4-20mA-Schleife arbeitet.Das Gerät verwendet ein kontaktloses magnetisches Rückkopplungssystem, das mechanische Verbindungen und deren damit verbundenen Verschleiß eliminiertDa es sich um eine Schleife handelt, ist kein separates Netzteil erforderlich.

Die meisten Ventile können in weniger als fünf Minuten konfiguriert und kalibriert werden.HART Revision 5 oder 7 ist auswählbar. Zwei eingebaute Festkörperschalter können für die Positionsanzeige verwendet werden.

Technische Spezifikation

Anwendungsindustrie

Die Masoneilan SVI1000 wird in der Stromerzeugung, in der chemischen Verarbeitung, in der Raffination, in der Petrochemie und in der Öl- und Gasindustrie eingesetzt.Heizrückgewinnungsdampferzeuger, Destillation, Hydroprozess, Cracking, Mischen, Rohrleitungsintegrität und Gaskompression.Seine einfache Einrichtung und die zuverlässige magnetische Rückkopplung machen es ideal für die routinemäßige Drosselungskontrolle auf einwirkenden pneumatischen Ventilen.

Häufige Probleme

• Positionierer reagiert nicht auf das Eingangssignal: Überprüfen Sie, ob der Versorgungsdruck innerhalb von 20-100 psi liegt und die pneumatischen Verbindungen sicher sind.

• Ventil reagiert langsam oder gar nicht: Bestätigen Sie, dass der Einstellpunkt für die Luftzufuhr größer ist als der Endwert der Feder plus 10 psig. Bei Großleistungsantrieben überprüfen Sie, ob die Luftzufuhr während des Befüllens weniger als 15% beträgt.

• Positionfehlerwarnung: Führen Sie eine Ventilsignatur mit dem SVI1000 Basic DTM durch. Überprüfen Sie, ob die Ventile fest verpackt sind, ob sich der Stamm aufbaut oder ob die Aktoren reiben. Führen Sie die Autotune- oder die manuelle Abstimmung durch.

• Grenzleistung (alle LED ausgeschaltet): Eingangsstrom unter 3,85 mA. Um Kalibrierung und Diagnose zu gewährleisten, erhöhen Sie den Schleifstrom auf 4 mA.

• Kalibrierung fehlgeschlagen: Die Kalibrierung des Eingangssensors befand sich außerhalb des zulässigen Bereichs.

• Ausfall der Hardware (SelfCheckError): Schalten Sie die Stromversorgung für zwei Minuten ab und starten Sie erneut. Löschen Sie den Alarm über ValVue oder HART Host. Wenn der Fehler anhält, ersetzen Sie das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI1000 ist ein einfacher digitaler Positionierer für Anwendungen, die eine fortschrittliche Ventildiagnostik, eine höhere Durchflusskapazität oder SIL-fähige Sicherheitsfunktionen erfordern.die SVI II AP- oder SVI3-Serie sind die nächstgrößten Optionen derselben Produktlinie- Bei alternativen Anbietern überprüfen Sie vor der Bestellung die Anbringung des Aktoren, die Reichweite und das Kommunikationsprotokoll.
