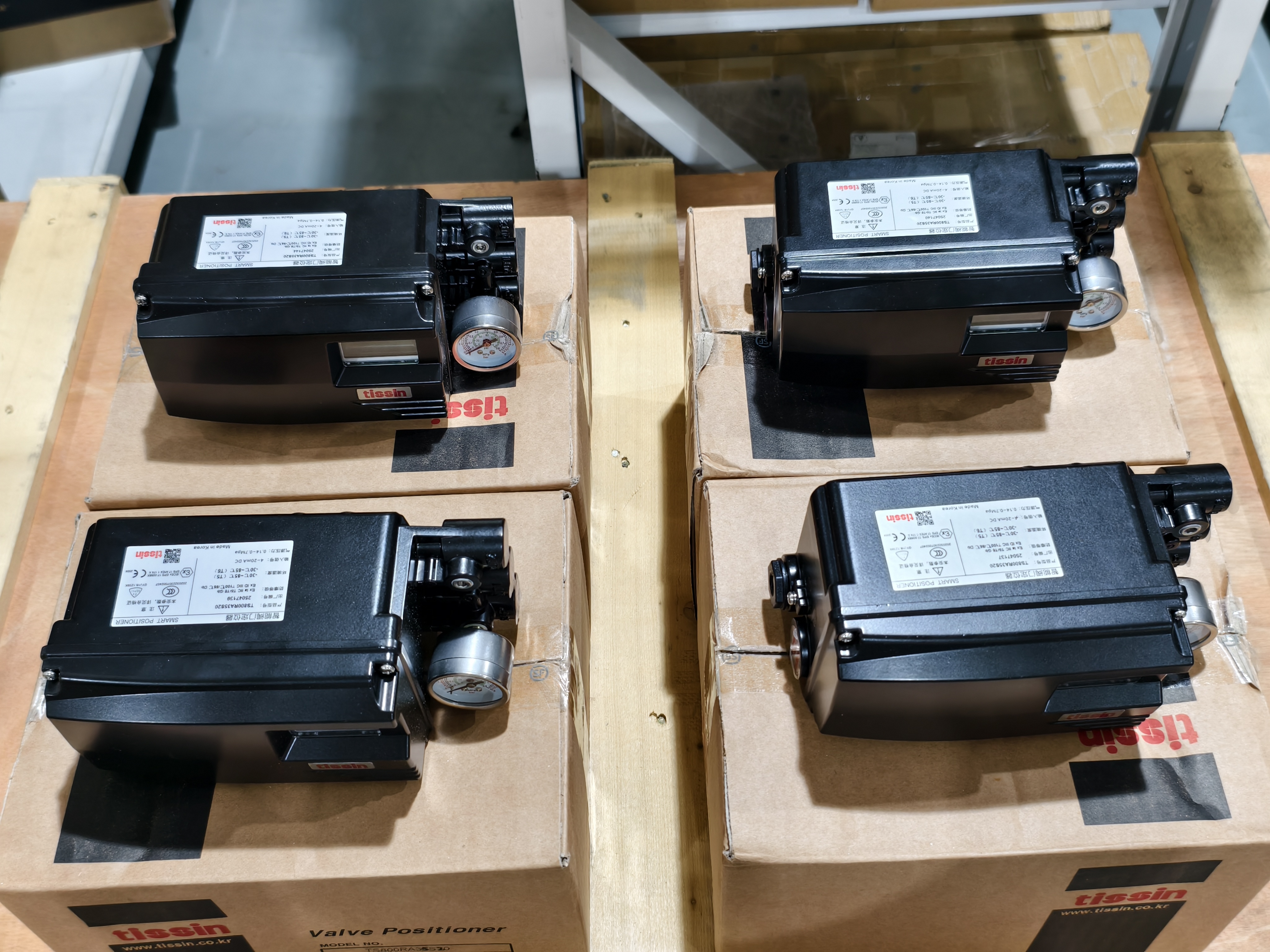

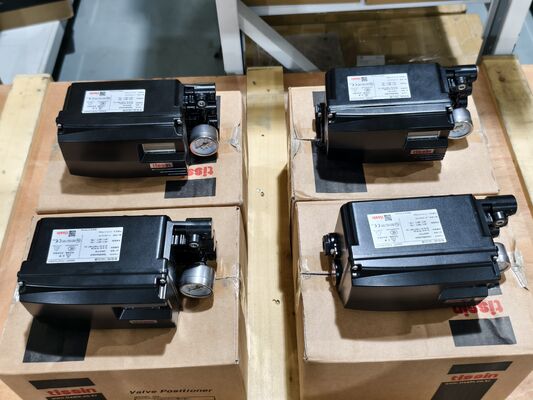

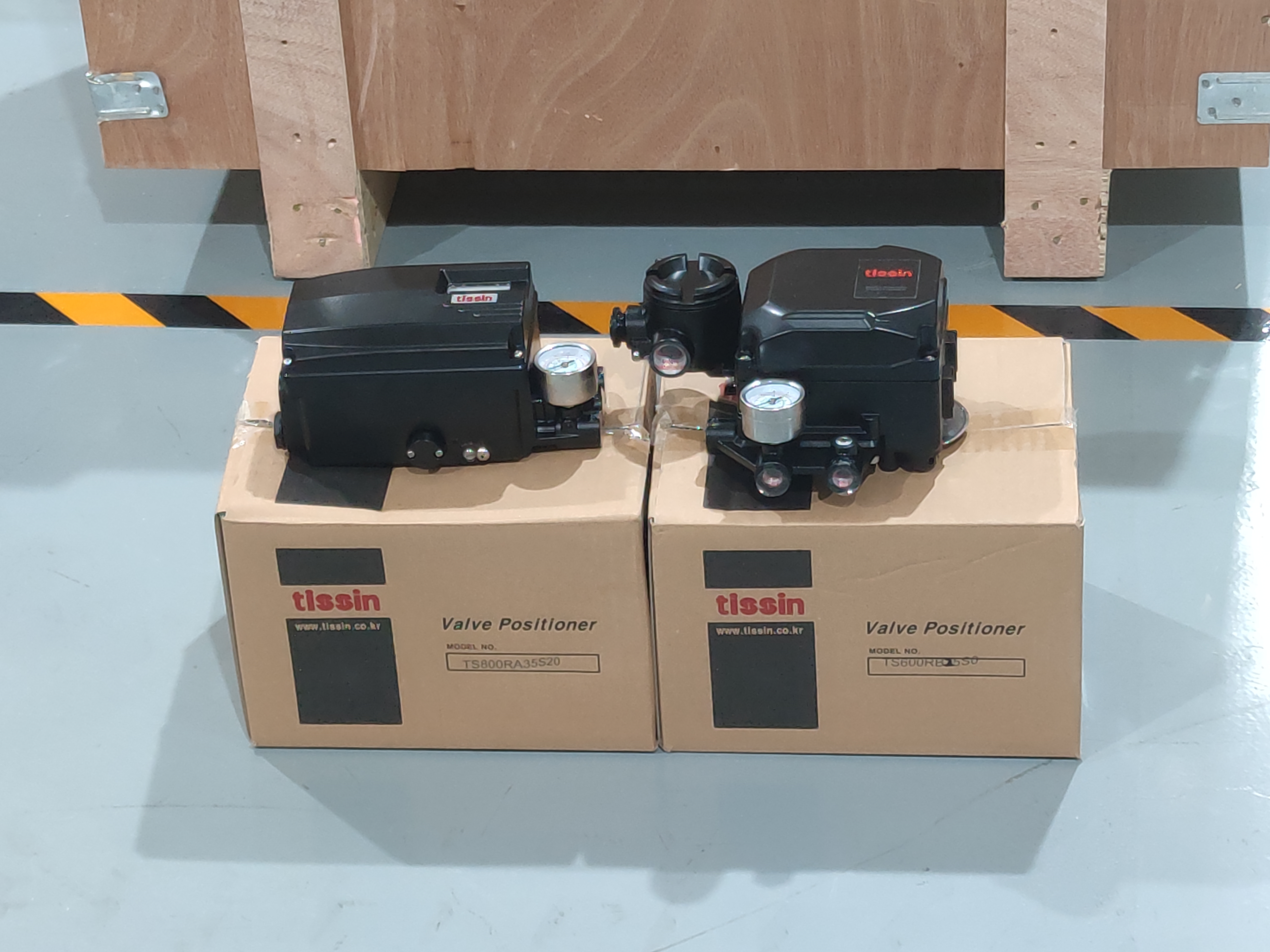

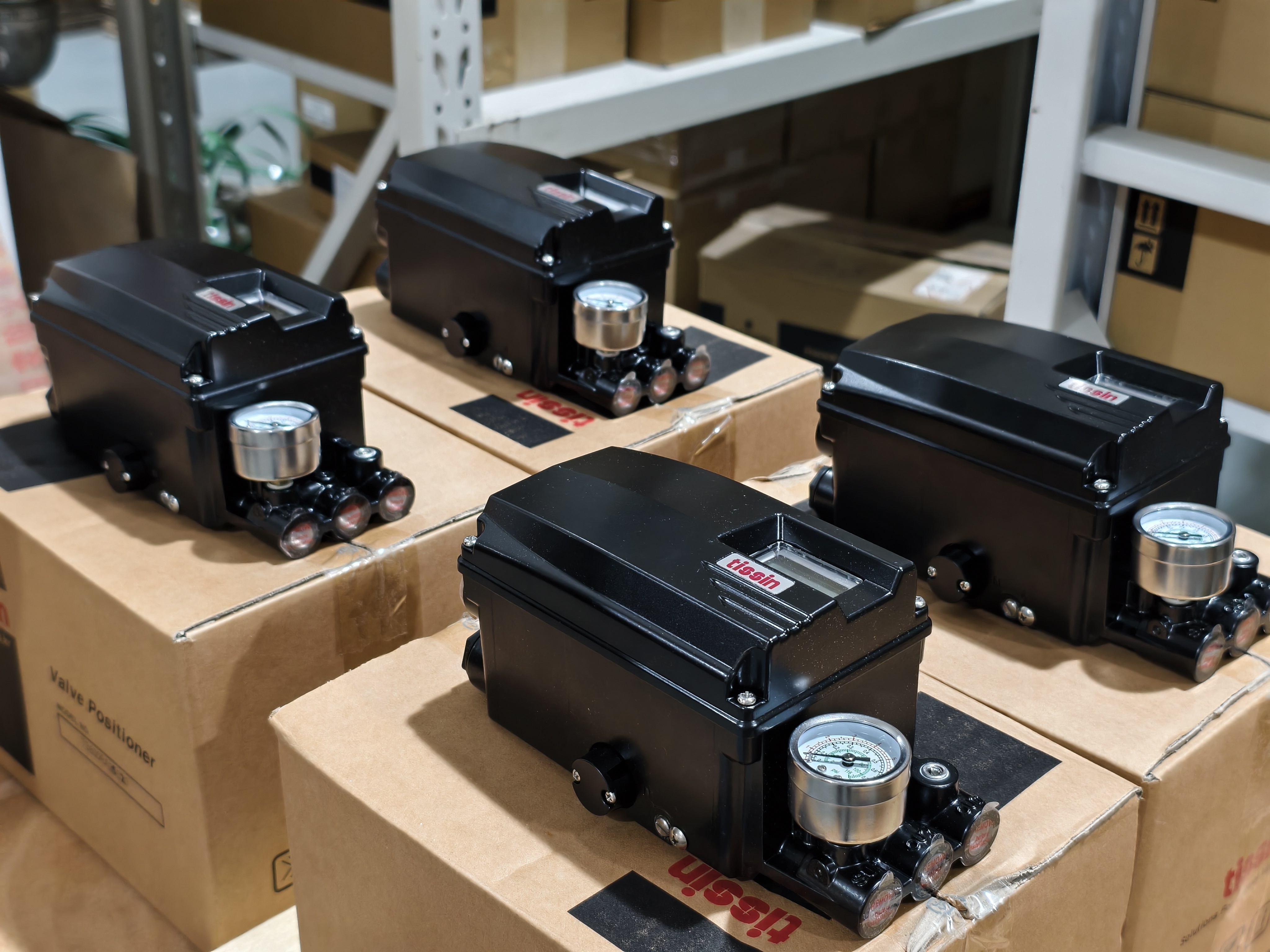

Tissin TS800 Digital Stellungsregler PST-Funktion für pneumatische Stellglieder

Produktübersicht

Der Tissin TS800 ist ein intelligenter Stellungsregler, der ein 4-20mA DC-Eingangssignal von einem Leitstand, DCS oder Signalgenerator empfängt und den pneumatischen Druck zum Ventilaktuator proportional anpasst, um die Ventilöffnung präzise zu steuern. Der integrierte Mikroprozessor ermöglicht automatische Einstellung, PID-Regelung und HART-Kommunikation.

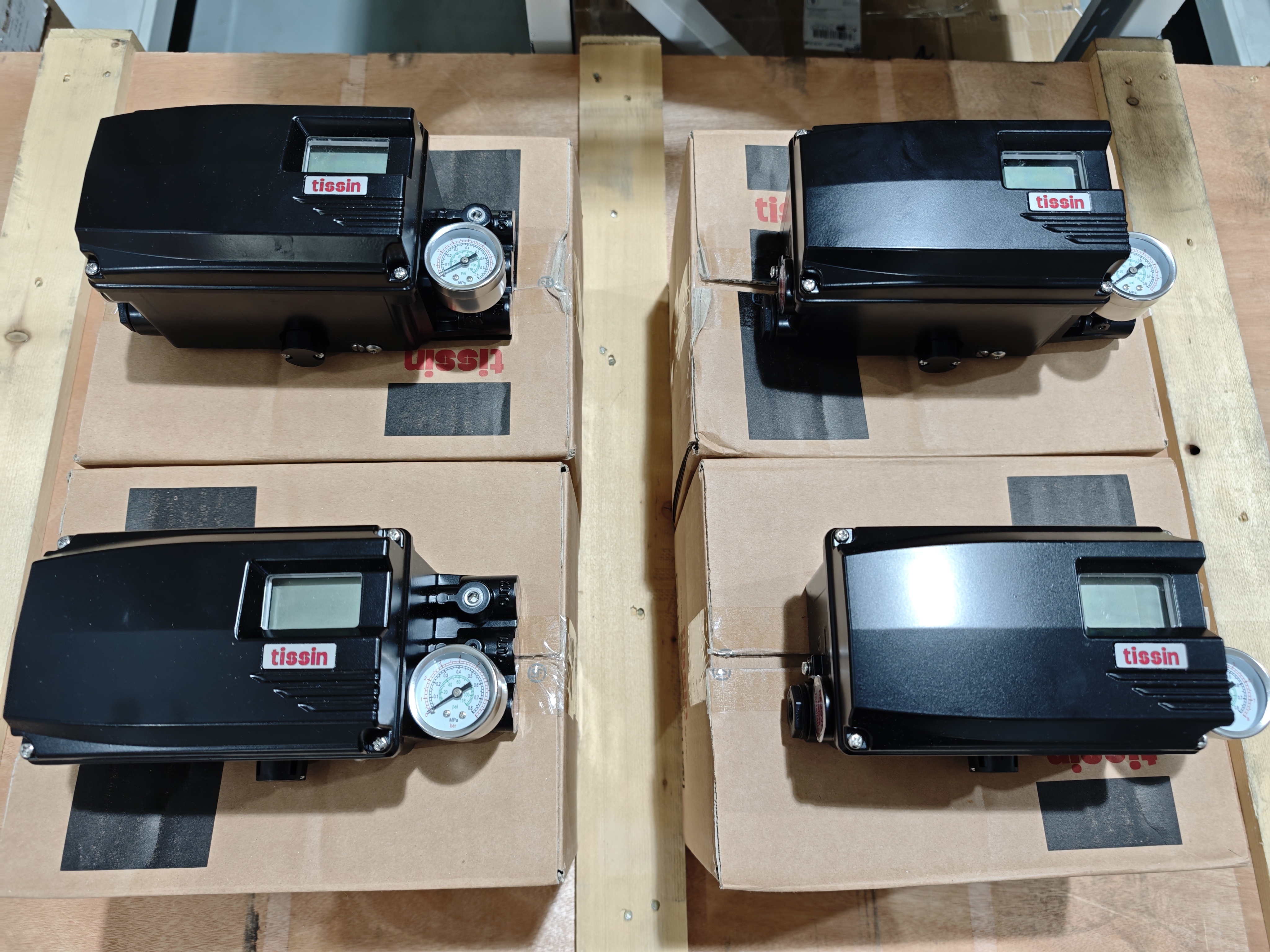

Das Gerät verfügt über ein LCD-Display und vier Tasten für eine schnelle und einfache lokale Kalibrierung. Es beinhaltet eine Teilhub-Testfunktion (PST), eine Alarmfunktion, einen integrierten Auto/Manuell-Schalter und eine Selbstdiagnosefähigkeit. Das IP66/NEMA 4X-Gehäuse schützt vor rauen Industrieumgebungen. Ein Pilotventil mit großem Durchfluss verbessert die Regelgeschwindigkeit des Ventils, und das Design bietet eine hohe Vibrations- und Schlagfestigkeit.

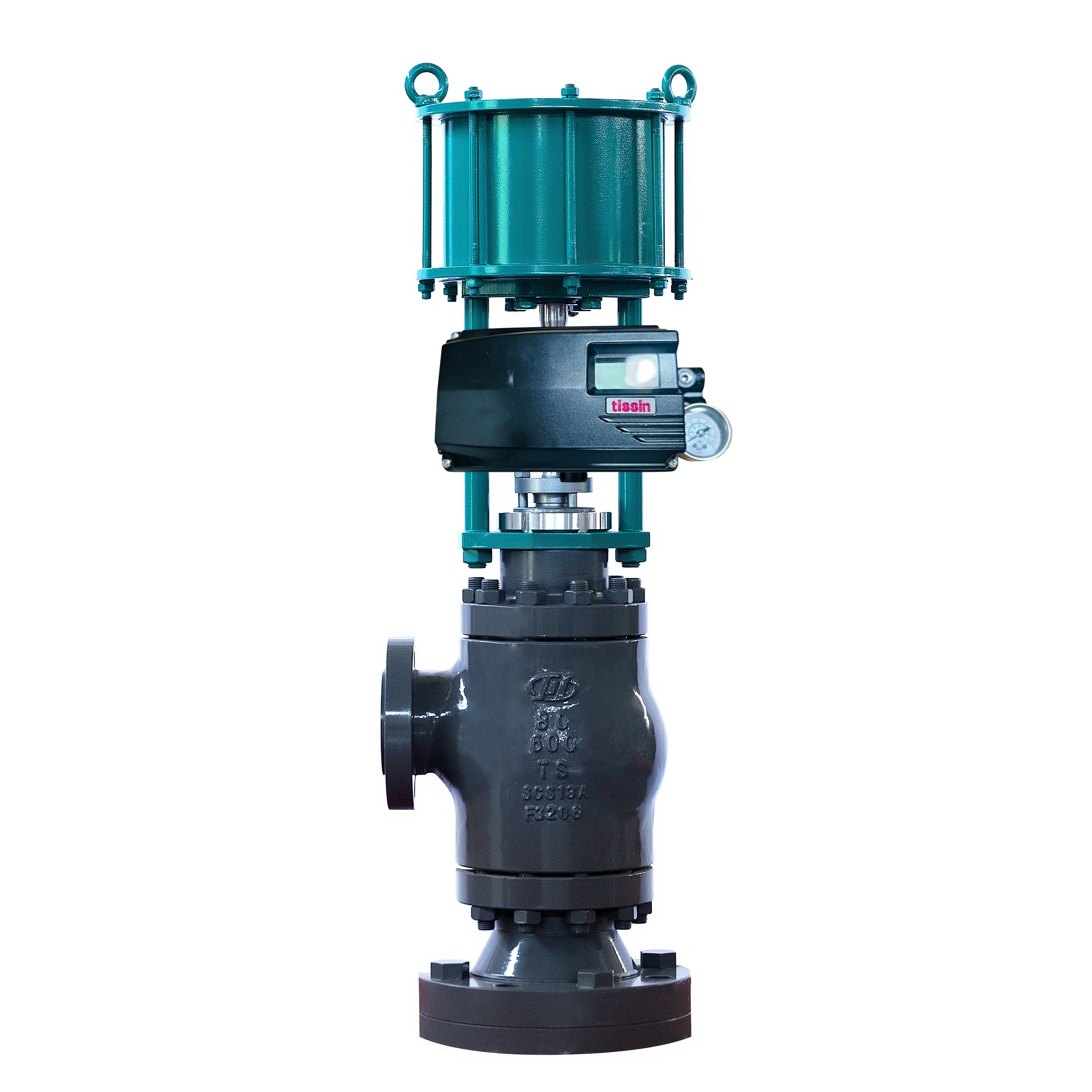

Der TS800 unterstützt sowohl lineare (10~150mm) als auch rotierende (0~90°) Aktuatoren. Optionale Funktionen umfassen einen 4-20mA DC-Stellungsgeber, ein HART-Kommunikationsmodul und Endschaltermodule. Das Gerät ist mit eigensicheren und CSA-explosionsgeschützten Zertifizierungen erhältlich.

Technische Spezifikationen

Anwendungsindustrie

Der Tissin TS800 wird in der Petrochemie, Energieerzeugung, Wasseraufbereitung, Papierindustrie und allgemeinen industriellen Prozesssteuerung eingesetzt. Er eignet sich für die präzise Drosselregelung von pneumatischen linearen und rotierenden Ventilaktuatoren in anspruchsvollen Umgebungen.

Häufige Probleme

• Fehlender Eingangssignalabgleich: Überprüfen Sie die Versorgungsspannung. Wenn der Versorgungstrom normal ist, setzen Sie die Werte für und im Menü zurück.

• Hunting oder Oszillation: Erhöhen Sie den Totbandwert im zulässigen Bereich. Wenn das Totband zu niedrig eingestellt ist, verlangsamt es die Suche nach dem Zielpunkt.

• EEPROM-Fehler: Prüfen Sie, ob der Stellungsregler zu hoch oder zu niedrig montiert ist oder zu weit vom Aktuator entfernt ist. Prüfen Sie, ob das Potentiometergetriebe und das Hauptgetriebe aufgrund von Vibrationen oder Stößen außer Position geraten sind.

• Keine Reaktion auf Eingangssignal: Stellen Sie sicher, dass der Versorgungsdruck im Bereich von 0,14~0,7 MPa liegt. Überprüfen Sie, ob die pneumatischen Anschlüsse fest sitzen. Überprüfen Sie die Installation des Rückführhebels.

• Langsame Ventilreaktion: Wenn die Größe des Aktuators zu groß ist, stellen Sie den TbL-Wert auf TbL 4 (LLS) ein.

Ersatzmodelle

Der Tissin TS800 ist eine aktuelle Smart-Stellungsregler-Plattform. Der TS805 ist eine Variante innerhalb derselben Serie. Für Anwendungen, die eine explosionsgeschützte Zertifizierung erfordern, bietet die TS800-Serie eigensichere und CSA-explosionsgeschützte Optionen. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktuatormontage, den Verfahrbereich und das Kommunikationsprotokoll.
