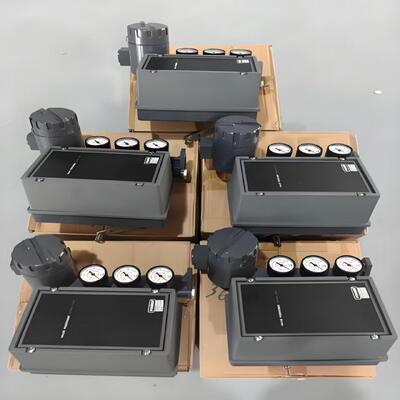

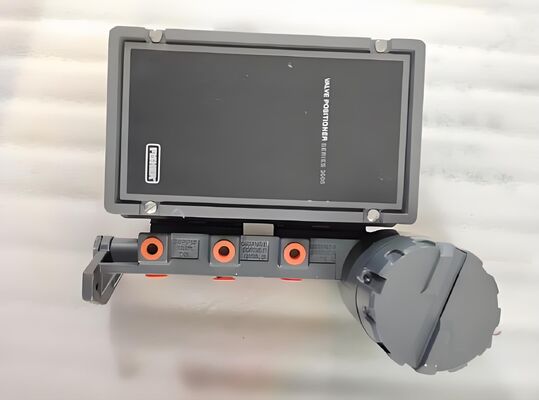

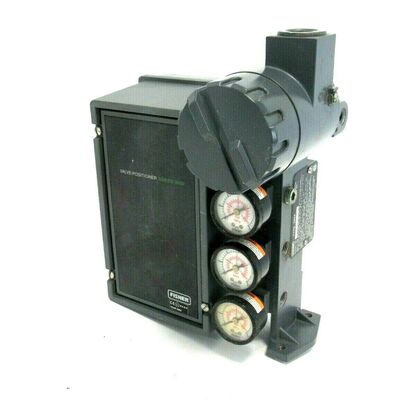

Fisher 3620J Einwirkungs-elektropneumatischer Positionierer mit 4-20 mA Gleichstromsignal und korrosionsbeständigem Design

Produktübersicht

Der Fisher 3620J ist ein einfachwirkender elektropneumatischer Stellungsregler, der für Membran- oder Kolben-Drehantriebe entwickelt wurde. Er kombiniert einen pneumatischen Stellungsregler 3610J mit einem elektropneumatischen Umsetzer 3622. Der Umsetzer empfängt ein 4-20 mA DC-Signal und erzeugt einen proportionalen pneumatischen Ausgang (0,2 bis 1,0 bar / 3 bis 15 psig), der die Stellungsreglerstufe antreibt.

Der 3620J wird integral am Antriebsgehäuse montiert. Die Wirkungsweise kann im Feld ohne zusätzliche Teile zwischen direkt und umgekehrt umgeschaltet werden. Nullpunkt-, Spanneinstellungs- und Überlappungseinstellungen sind nach dem Entfernen der Abdeckung mit einem Schraubendreher zugänglich. Eine kleine einstellbare Schleifenverstärkung ermöglicht es dem Benutzer, die dynamische Reaktion für jede Antriebsgröße und Anwendung fein abzustimmen.

Der Stellungsregler bietet eine genaue, schnell reagierende Funktion und hält Vibrationen stand, die in den meisten Anlagenumgebungen auftreten. Änderungen des Versorgungsdrucks haben nur minimale Auswirkungen auf den Betrieb. Gehäuse, Komponenten und Dichtungsmaterialien sind für raue Umgebungen ausgewählt, mit Aluminiumdruckgusslegierungen mit geringem Kupfergehalt für Korrosionsbeständigkeit. Abluft reinigt interne Teile und das Antriebsgehäuse für zusätzlichen Schutz.

Technische Spezifikationen

Anwendungsindustrie

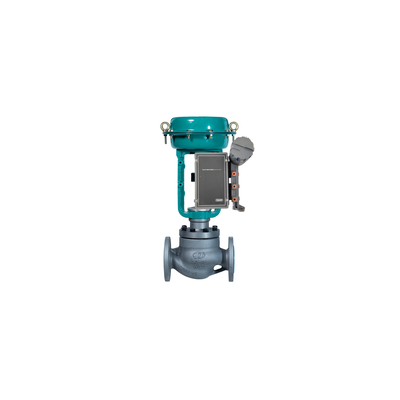

Der Fisher 3620J wird in der chemischen und petrochemischen Verarbeitung, der Energieerzeugung, der Wasser- und Abwasseraufbereitung sowie in der allgemeinen industriellen Prozesssteuerung eingesetzt. Er eignet sich für ältere pneumatische Regelkreise und Anwendungen, bei denen eine zuverlässige Drehventilpositionierung erforderlich ist. Der Stellungsregler wird integral am Antriebsgehäuse montiert, was eine kompakte Installation ermöglicht.

Häufige Probleme

• Kein Ausgangssignal bei vorhandenem Eingang: Düse auf Verstopfung prüfen. Düse reinigen. Versorgungsdruck prüfen.

• Langsamer oder abnormaler Ausgangsdruck: Prüfen, ob der Versorgungsdruck innerhalb der Spezifikation liegt. Pneumatikverstärker und Düsen-/Flapper-Baugruppe prüfen.

• Schlechte lineare Reaktion: Nullpunktfeder-Einstellung prüfen. Position des Bereichseinstellmechanismus prüfen.

• Stellungsregler reagiert nicht: Versorgungsdruck und pneumatische Anschlüsse überprüfen. Prüfen, ob der Umsetzer das 4-20 mA-Signal empfängt.

• Luftleckage: O-Ringe, Dichtungen und Membran auf Verschleiß prüfen. Bei Bedarf ersetzen.

Ersatzmodelle

Der Fisher 3620J ist eine ausgereifte elektropneumatische Stellungsreglerplattform. Für moderne digitale Kommunikation und erweiterte Diagnostik sind die digitalen Ventilsteuerungen Fisher DVC6200 oder DVC2000 die Alternativen der aktuellen Generation. Für bestehende Installationen dient der 3620J als direkter Ersatz für den pneumatischen Stellungsregler 3610J, wenn ein elektrischer Eingang erforderlich ist. Der 3620JP verfügt über einen zusätzlichen Positionsgeber und der 3620JPR über eine Fernmontagemöglichkeit. Für herstellerübergreifende Alternativen prüfen Sie vor der Bestellung die Kompatibilität von Antriebsmontage, Verfahrweg und Eingangssignal.
