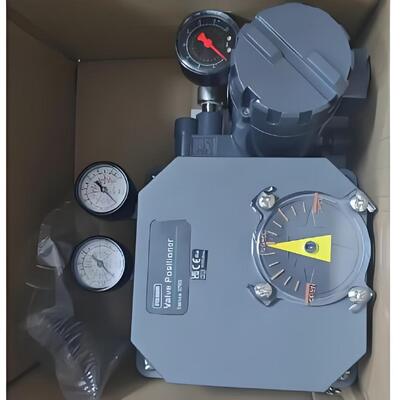

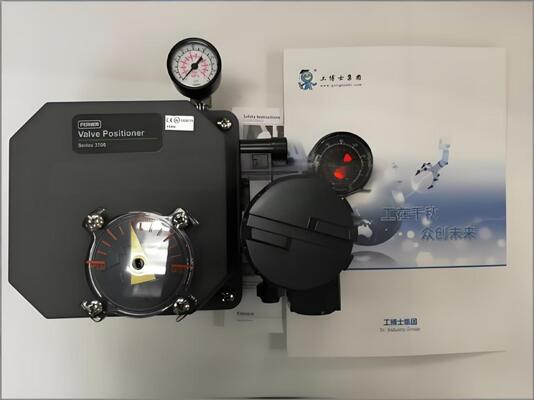

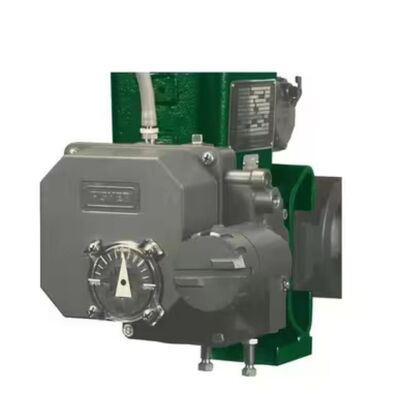

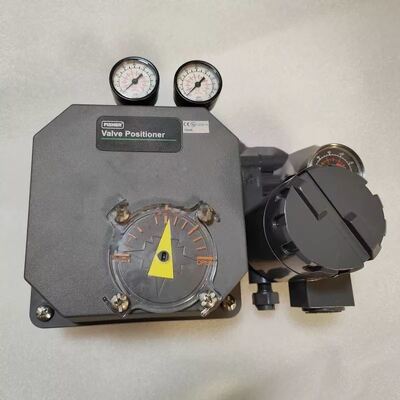

Fisher 3720 Elektropneumatischer Ventilpositionierer mit 4-20mA-Signal für die Modulationssteuerung und korrosionsbeständige Konstruktion

Produktübersicht

Der Fisher 3720 ist ein elektropneumatischer Ventilpositionierer für Zwerchfell- oder Kolbendrehvorrichtungen.Der Umrichter nimmt ein Gleichstromsignal von 4 bis 20 mA an und erzeugt eine proportionale pneumatische Leistung (0.2 bis 1,0 bar / 3 bis 15 psig), die die pneumatische Positionerstufe antreibt.

Die 3720 arbeitet in Ein- oder Doppelwirkungskonfigurationen. Die Aktion kann im Feld zwischen direkt und rückwärts gewechselt werden. Null- und Spannverstellungen werden ohne Werkzeuge von Hand vorgenommen.Der modulare Aufbau ermöglicht die Umwandlung eines pneumatischen Positionierers 3710 in einen 3720 durch Hinzufügen des Umwandlers 3722.

Der Positionierer nutzt die Spulenventiltechnologie für eine präzise, schnelle Reaktion und eine hohe Zyklusdauer.Korrosionsbeständige Konstruktion umfasst Druckguss aus Aluminiumlegierung mit niedrigem Kupfergehalt und Edelstahlkomponenten der Baureihe 300Die EPDM-Dichtungen ermöglichen den Einsatz bei niedrigen und hohen Temperaturen sowie Anwendungen in der Lebensmittel-, Getränke-, Pharma- und Tabakverarbeitung.

Technische Spezifikation

Anwendungsindustrie

Der Fisher 3720 wird in der allgemeinen industriellen Prozesssteuerung eingesetzt, einschließlich chemischer Verarbeitung, Stromerzeugung, Zellstoff- und Papierindustrie und anderen Branchen, die eine zuverlässige Drehventilpositionierung erfordern.mit EPDM-Dichtungen, kann es auch für Lebensmittel- und Getränke-, Pharma- und Tabakverarbeitungsanwendungen geeignet sein.

Häufige Probleme

• Kein Ausgangssignal mit Eingang vorhandenÜberprüfen Sie, ob die Düse verstopft ist, reinigen Sie die Düse und überprüfen Sie den Luftdruck.

• Langsamer oder abnormaler Ausgangsdruck: Überprüfen Sie, ob der Versorgungsdruck innerhalb der Spezifikation liegt.

• Schlechte lineare Reaktion: Überprüfen Sie die Nullfederregelung. Die Nullfeder hat einen begrenzten linearen Arbeitsbereich. Überprüfen Sie die Position des Bereichsregelungsmechanismus.

• Positioner reagiert nicht.: Überprüfen Sie den Versorgungsdruck und die pneumatischen Anschlüsse und prüfen Sie, ob der Wandler das Signal von 4 bis 20 mA empfängt.

• Luftleckage: Überprüfen Sie, ob die O-Ringe, Dichtungen und Membran abgenutzt sind.

Ersatzmodelle

Der Fisher 3720 ist eine ausgereifte elektropneumatische Positionierungsplattform für moderne digitale Kommunikation und fortschrittliche Diagnostik.Die Fisher DVC6200- oder DVC2000-Digitalventilsteuerungen sind die Alternativen der aktuellen Generation.. Für alte Anlagen dient der 3720 als direkter Ersatz für den 3710 pneumatischen Positionierer, wenn elektrischer Einsatz erforderlich ist.Reisebereich, und Eingangssignalkompatibilität vor der Bestellung.
