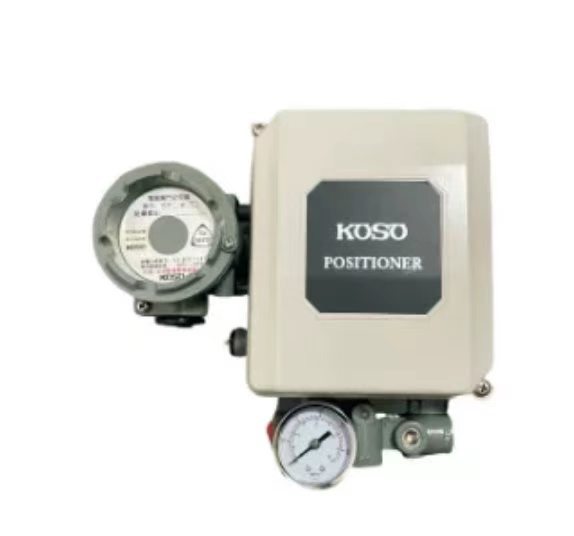

KOSO EP800 Elektropneumatischer Ventilpositionierer 4-20mA für industrielle Steuerventile

Produktübersicht

Der KOSO EP800 ist ein elektropneumatischer Stellungsregler, der für die Positionierung von pneumatisch betätigten Regelventilen entwickelt wurde. Er empfängt ein DC 4-20mA Signal von einer Steuerung und wandelt es in einen Ausgangsluftdruck um, um den Stellantrieb zu steuern. Gleichzeitig erfasst und gibt er die Stellantriebsverstellung zurück, um eine genaue Positionierung als Reaktion auf das Eingangssignal zu gewährleisten.

Die EP800-Serie funktioniert sowohl mit einfachwirkenden als auch mit doppeltwirkenden Stellantrieben. Drei Haupttypen sind verfügbar: EPA800 für einfachwirkend, EPC800 für doppeltwirkend und EPB800 für den 5200LA Stellantrieb. Das Gerät verwendet ein nicht entlüftendes Pilotventil-Design und kann einfach zwischen einfachwirkenden und doppeltwirkenden Konfigurationen sowie zwischen Direkt- und Rückwärtswirkung umgeschaltet werden.

Die Split-Range-Regelung wird durch Span- und Nullpunktverstellung unterstützt, mit einstellbaren Bereichen von 4-12 mA und 12-20 mA DC. Das Gehäuse aus Aluminiumlegierung ist mit Optionen für wetterfeste, explosionsgeschützte oder eigensichere explosionsgeschützte Gehäuse erhältlich. Gängige Spezifikationen sind für eine schnelle Lieferung auf Lager.

Technische Spezifikationen

Anwendungsindustrie

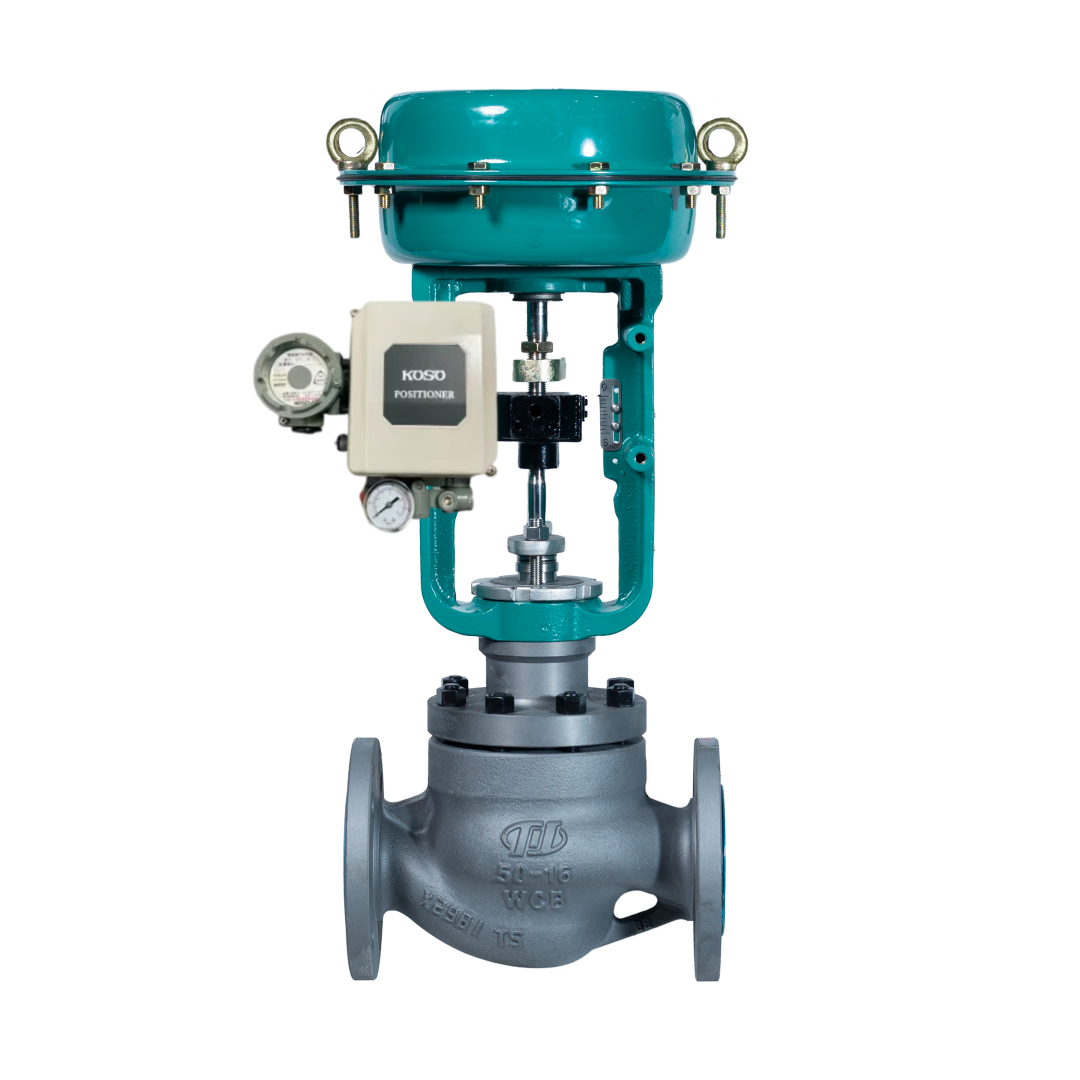

Der KOSO EP800 wird in der Stromerzeugung, Petrochemie, chemischen Verarbeitung und allgemeinen industriellen Automatisierung eingesetzt. Er eignet sich zur Positionierung von pneumatisch betätigten Regelventilen in Prozessregelkreisen. Die Serie unterstützt sowohl gerade als auch winklige Stellantriebe.

Häufige Probleme

• Stellungsregler reagiert nicht auf Eingangssignal: Prüfen Sie, ob der Versorgungsdruck innerhalb von 140~700 kPa liegt. Stellen Sie sicher, dass die pneumatischen Anschlüsse fest sitzen. Überprüfen Sie das Pilotventil auf Verstopfungen.

• Ventilstellung stimmt nicht mit Eingangssignal überein: Überprüfen Sie die Nullpunkt- und Spannenkalibrierung. Stellen Sie sicher, dass die Wirkrichtung (direkt oder umgekehrt) korrekt eingestellt ist. Prüfen Sie, ob die Rückkopplungsverbindung ordnungsgemäß angeschlossen ist.

• Unregelmäßiger Betrieb oder Oszillation: Überprüfen Sie auf Luftlecks in Leitungen und Anschlüssen. Prüfen Sie auf übermäßige Reibung in der Ventildichtung oder im Stellantrieb. Stellen Sie sicher, dass die Luftversorgung sauber und trocken ist.

• Split-Bereich funktioniert nicht: Überprüfen Sie die Span- und Nullpunktverstellung für den gewünschten Split-Bereich (4-12 mA oder 12-20 mA DC).

• Luftleck am Stellungsregler: Überprüfen Sie das Pilotventil und das Membran auf Verschleiß. Überprüfen Sie die O-Ringe und Dichtungen.

Ersatzmodelle

Der KOSO EP800 ist eine ausgereifte elektropneumatische Stellungsregler-Plattform. Die KGP5000-Serie ist die intelligente Stellungsregler-Alternative aus derselben Produktlinie und bietet digitale Kommunikation und erweiterte Diagnostik. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Stellantriebsmontage, den Hubbereich und die Kompatibilität des Eingangssignals.
