Spirax Sarco SP7 Smart Valve Positioner HART Feldbus für industrielle Dampfventile

Produktübersicht

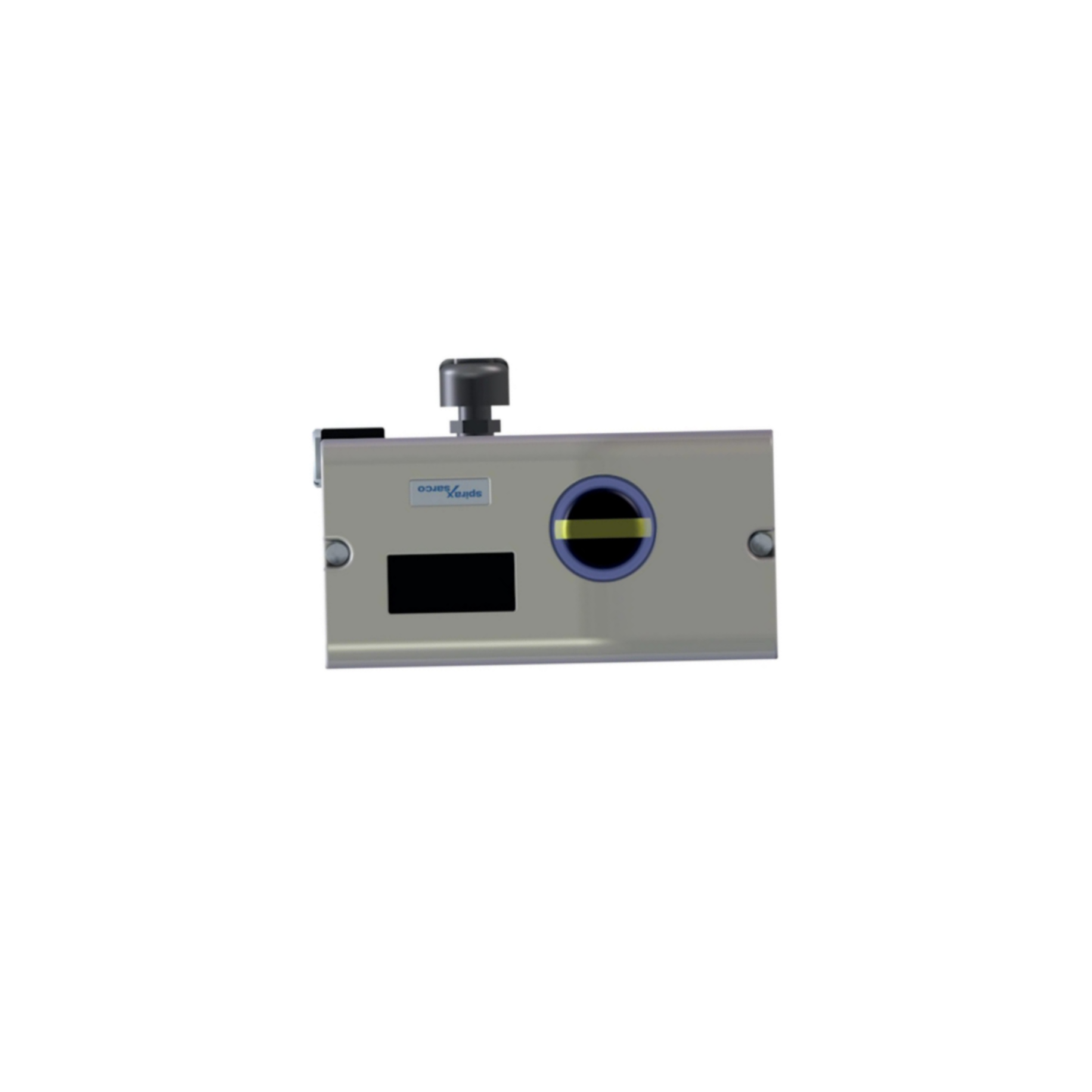

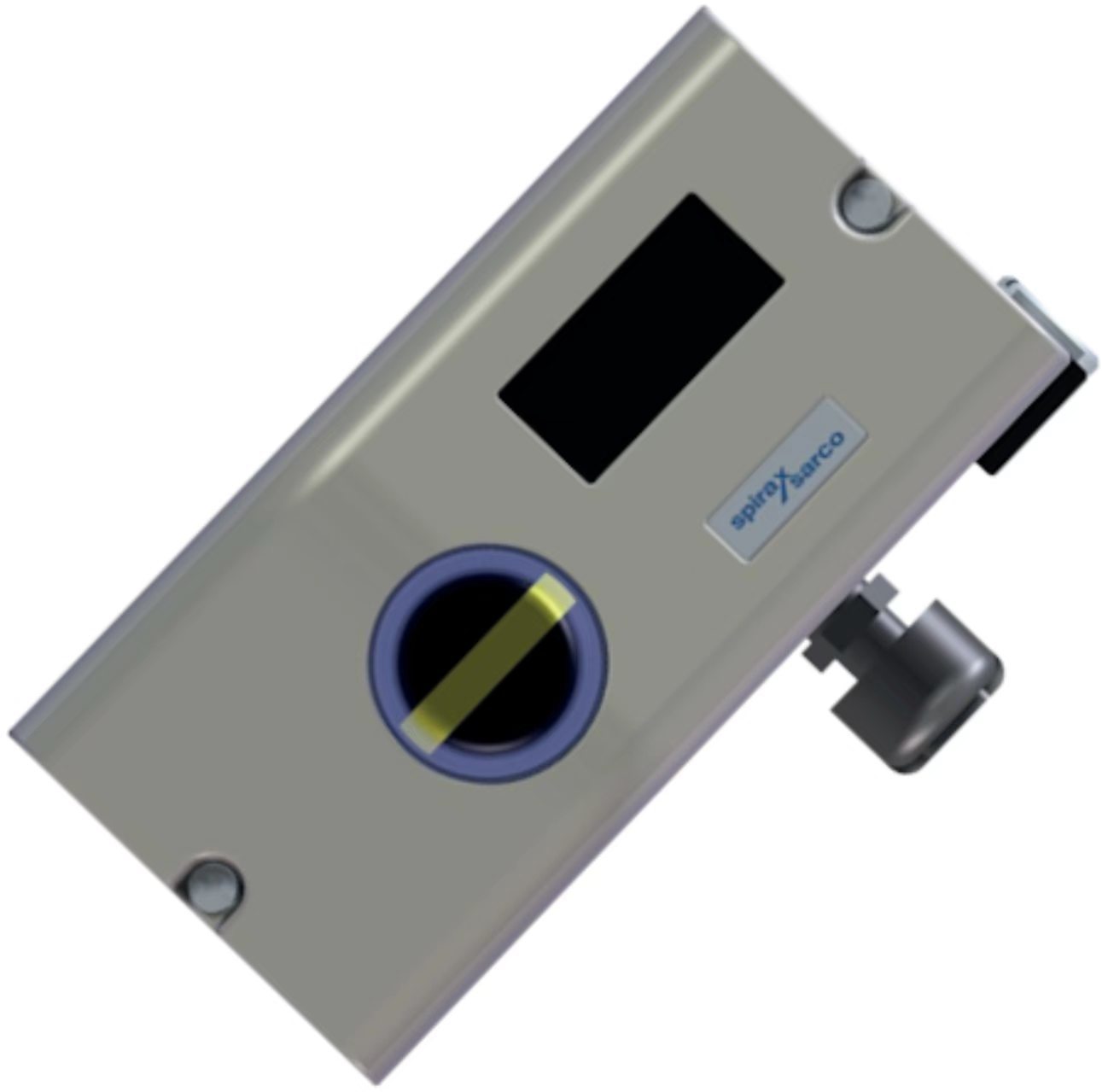

Der Spirax Sarco SP7 ist ein intelligenter elektropneumatischer Ventilpositionierer, der elektronisch konfiguriert werden kann.Die Einheit stellt sicher, dass der Ventillauf und das eingehende mA-Signal genau proportional bleiben.

Der SP7-1* verwendet ein für den Außendienst behandeltes Aluminiumgehäuse und ist mit Aktoren ausgestattet, die eine Drehzahl von -57 bis +57° oder eine lineare Drehzahl von -28 bis +28° haben.Ein Montage-Kit und Druckmessblöcke können als Option geliefert werdenDas Steuersignal ist in mA und der Luftdruck liegt zwischen 1,4 und 6 bar.

Der SP7-10 ist standardmäßig mit einer lokalen Kommunikationsoberfläche (LCI) ausgestattet. Ein optionales HART-Modul ermöglicht die Kommunikation über das 20mA-Signal. HART 5 oder HART 7 sind verfügbar. Der SP7-11 verwendet PROFIBUS PA,Ein digitaler Eingang kann Steuerungsfunktionen auslösen, während ein digitaler Ausgang kollektive Alarm- oder Fehlermeldungen sendet.Der SP7 ist einer der energieeffizientesten Positionierer auf dem Markt, mit einem maximalen Steady-State-Luftverbrauch von 0,015 SCFM, bis zu 50-mal besser als ähnliche elektropneumatische Positionierer.

Technische Spezifikation

Anwendungsindustrie

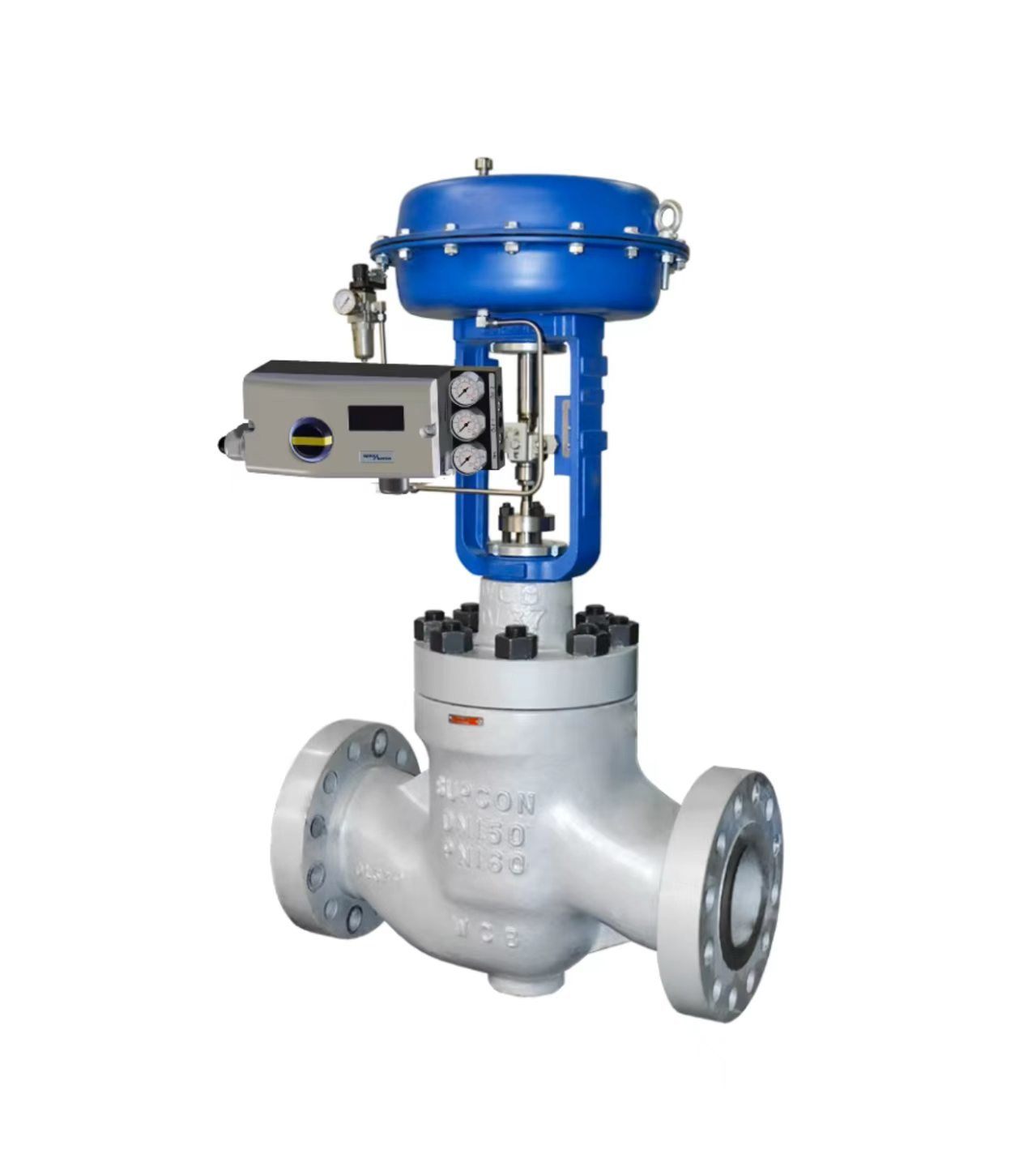

Der SP7 wird in Dampfsteuerungssystemen, Prozessheizung und -kühlung, Lebensmittel- und Getränkeversorgung, pharmazeutischem sauberem Dampf und allgemeiner industrieller Ventilsteuerung eingesetzt.Es eignet sich für Anwendungen, bei denen eine zuverlässige digitale Positionierung und ein geringer Energieverbrauch wichtig sindDer Positionierer arbeitet mit jedem NAMUR-konformen Aktor, einschließlich Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, und TN2000-Serie.

Häufige Probleme

• Positionierer reagiert nicht auf das Eingangssignal: Überprüfen Sie, ob der Luftdruck innerhalb von 1,4 bis 6 bar liegt. Überprüfen Sie, ob die pneumatischen Verbindungen sicher sind. Bestätigen Sie, dass die Luftqualität ISO 8573-1:2010 Klasse 3 erfüllt:3:3.

• Die Ventilposition entspricht nicht dem Eingangssignal.: Überprüfen Sie die Einstellung der charakteristischen Kurve, überprüfen Sie, ob die Betriebsrichtung korrekt eingestellt ist, kalibrieren Sie den Nullpunkt neu.

• langsame VentilantwortÜberprüfen Sie, ob der Luftdruck und der Filter nicht eingeschränkt sind.

• Fehler 10 (Stromversorgung unterbrochen): Die Stromversorgung wurde für mindestens 20 ms unterbrochen. Der Aktor bewegt sich in die sichere Position. Nach ca. 5 Sekunden setzt sich der Positionierer automatisch zurück.

• ERROR 11 (RAM-Fehler)Der Aktor bewegt sich in die sichere Position. Nach ca. 5 Sekunden setzt sich der Positionierer zurück und der RAM wird neu initiiert.

• SENS_ERR (Positionssensor defekt)Der Positionssensor ist defekt.

• Alarm 1 (Leckage zwischen Positionierer und Aktor): Überprüfen Sie die Luftrohre und -befestigungen auf Lecks.

• Alarm 2 (Einstellpunktstrom außerhalb des Bereichs): Überprüfen Sie die Eingangssignalquelle und -verkabelung.

Ersatzmodelle

Der Spirax Sarco SP7 ist eine Plattform für intelligente Positionierer der aktuellen Generation.bietet fortschrittliche Ventildiagnostik mit langfristigen Datentrends, um die aktuelle Ventilleistung mit einem neuen Steuerventil zu vergleichen. Für alte Anlagen dient der SP7 als Upgrade von älteren Spirax Sarco EP5/EP6-Serie-Positionierern und nur pneumatischen Positionierern.Reisebereich, und Kommunikationsprotokoll vor der Bestellung.
