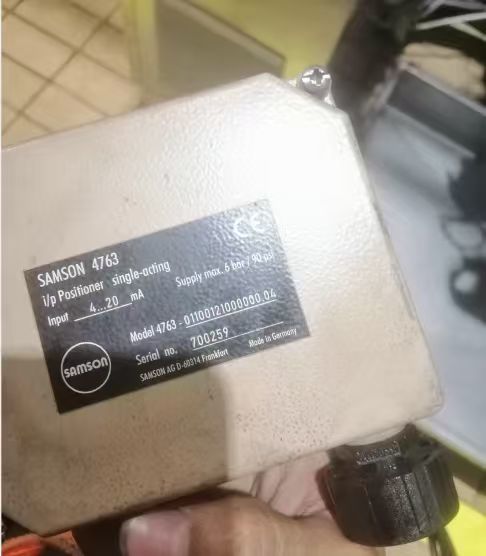

Samson 4763 Kompakter elektropneumatischer Ventilpositionierer 4-20mA für pneumatische Aktoren

Produktübersicht

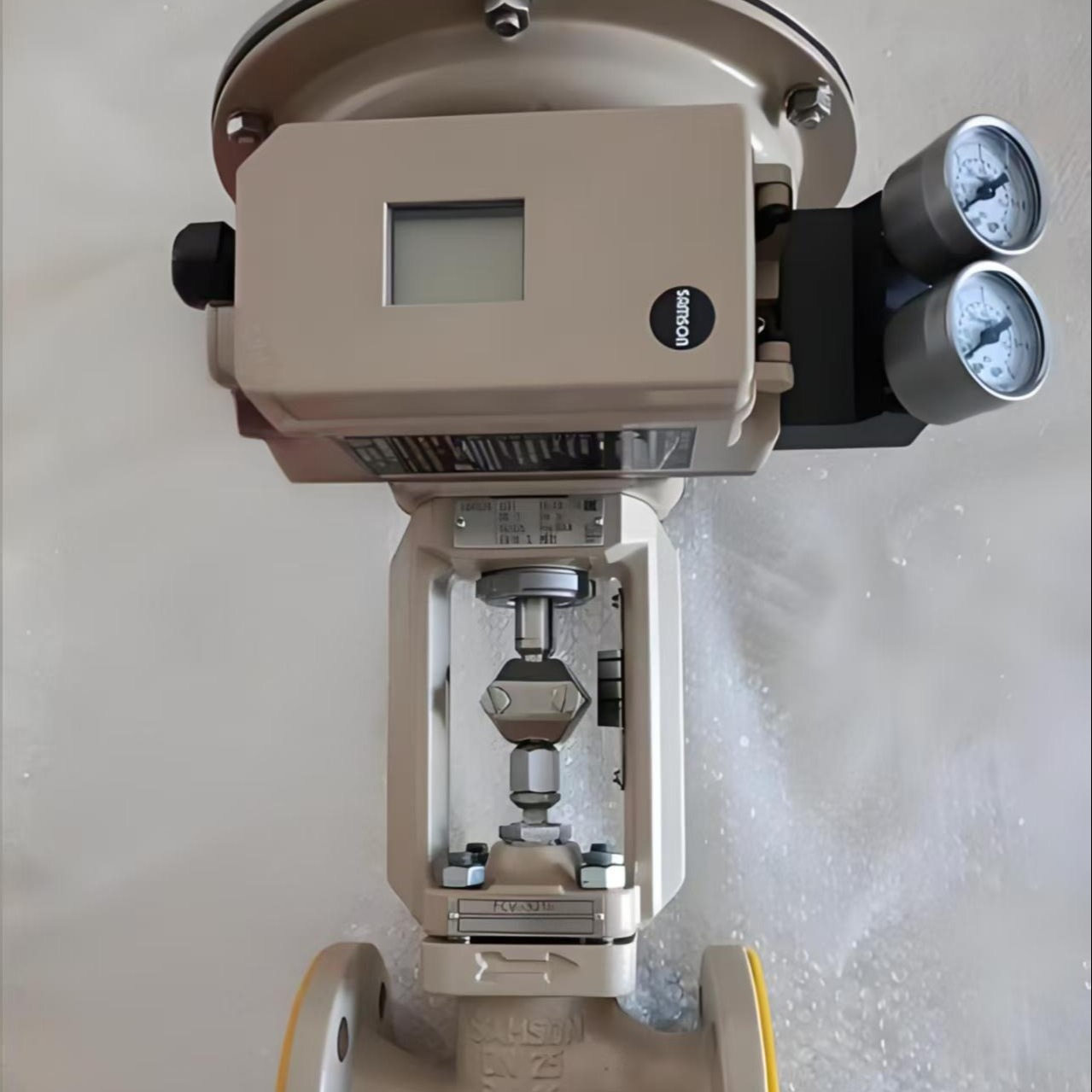

Der Samson 4763 ist ein kompakter elektropneumatischer Stellungsregler, der für die Montage an pneumatischen Regelventilen vorgesehen ist. Es handelt sich um ein einfachwirkendes Instrument, das das Eingangssignal des Steuerungssystems mit der tatsächlichen Stellwegposition des Ventils vergleicht und dann einen entsprechenden pneumatischen Druck an den Stellantrieb sendet. Das Gehäuse besteht aus Aluminiumdruckguss, und das Gerät kann in jeder Ausrichtung montiert werden, ohne durch mechanische Vibrationen beeinträchtigt zu werden. Die Betriebsrichtung kann vor Ort umgekehrt werden. Einstellbares Proportionalband und Luftausgangskapazität ermöglichen eine Feinabstimmung für spezifische Anwendungen. Der 4763 akzeptiert ein elektrisches Eingangssignal von 4-20 mA oder 1-5 mA. Er verwendet ein Kraftbalance-Flapper-Düsensystem. Optionale Manometer ermöglichen die Überwachung von Zuluft und Signal-Luftdruck.

Technische Spezifikationen

Anwendungsindustrie

Der Samson 4763 wird in der chemischen und petrochemischen Verarbeitung, der Energieerzeugung, der Zellstoff- und Papierindustrie sowie in der allgemeinen industriellen Automatisierung eingesetzt. Er eignet sich für Drosselklappen und Anwendungen, die eine präzise Ventilpositionierung erfordern. Das kompakte Design und die Vibrationsfestigkeit machen ihn für anspruchsvolle Prozessumgebungen geeignet.

Häufige Probleme

• Der Stellungsregler reagiert nicht auf das Eingangssignal: Prüfen Sie, ob der Versorgungsdruck im Bereich von 1,4 bis 6 bar liegt. Vergewissern Sie sich, dass die pneumatischen Anschlüsse fest sitzen. Prüfen Sie, ob die Düsenbaugruppe nicht verstopft ist.

• Ventilposition stimmt nicht mit Eingangssignal überein: Überprüfen Sie die Einstellung des Proportionalbandes (P-Band). Stellen Sie sicher, dass die Betriebsrichtung (direkt oder umgekehrt) korrekt eingestellt ist. Kalibrieren Sie den Nullpunkt neu.

• Unregelmäßiger Betrieb oder Oszillation: Überprüfen Sie auf Luftlecks in Leitungen und Anschlüssen. Prüfen Sie auf übermäßige Reibung in der Ventilpackung oder im Stellantrieb. Stellen Sie sicher, dass die Einstellung der Luftausgangskapazität angemessen ist.

• Fehler bei der Nullpunktkalibrierung: Der Nullpunkt liegt außerhalb des Bereichs. Überprüfen Sie die Montage und stellen Sie den Nullpunkt neu ein.

• Niedriger Versorgungsdruck: Stellen Sie sicher, dass der Versorgungsdruck die Mindestanforderung von 1,4 bar erfüllt. Überprüfen Sie den Luftversorgungsregler.

Ersatzmodelle

Der Samson 4763 wird in naher Zukunft eingestellt. Der direkte Ersatz ist der TROVIS 3730-1, der Stellungsregler der nächsten Generation mit HART-Kommunikation und erweiterten Funktionen. Der Typ 3767 ist ebenfalls als Alternative erhältlich. Der 4763 ist ein Vorgänger der 3730er Serie und teilt eine ähnliche Montagekompatibilität. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Stellantriebsmontage, den Stellwegbereich und das Kommunikationsprotokoll.
