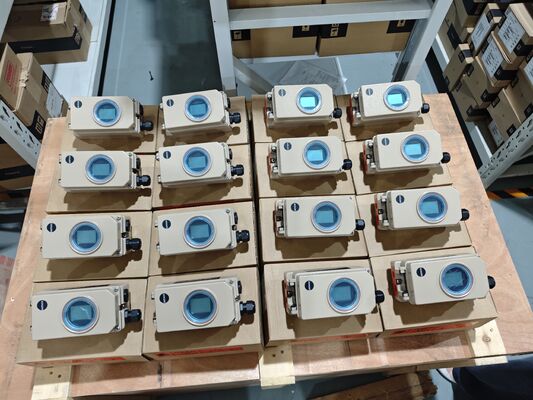

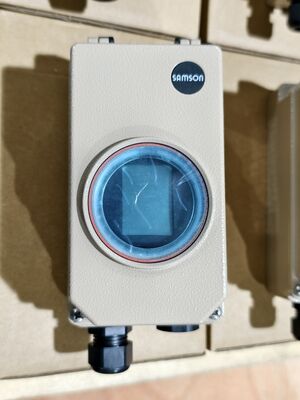

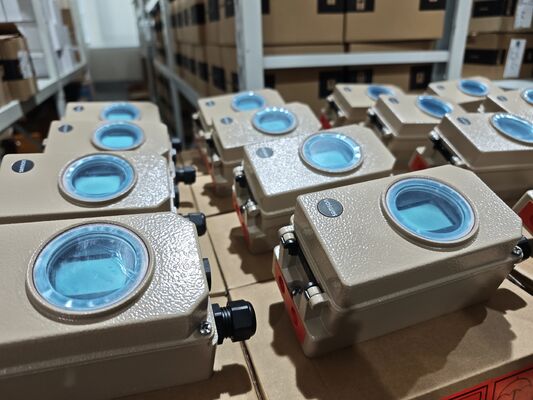

Samson 3730-3 Smart Elektropneumatischer Positionierer HART 4-20mA für pneumatische Aktoren

Produktübersicht

Der Samson 3730-3 ist ein digital verbesserter elektropneumatischer Stellungsregler, der die HART-Kommunikation zur Steuerung pneumatischer Regelventile nutzt. Er arbeitet mit einfach- und doppeltwirkenden Aktoren, sowohl linear als auch rotativ. Das Gerät vergleicht das 4-20 mA Steuersignal des Leitsystems mit dem tatsächlichen Ventilhub oder -winkel und liefert dann ein entsprechendes pneumatisches Signal an den Aktor.

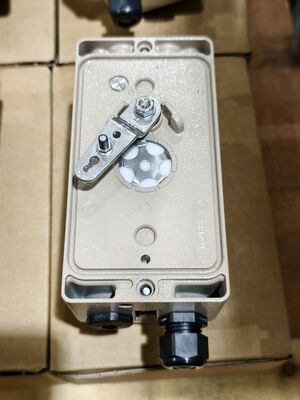

Die Selbstkalibrierung erfolgt automatisch und passt sich ohne manuelles Eingreifen an das Ventil und den Aktor an. Der Hubsensor ist zahnradfrei und eliminiert so den mechanischen Verschleiß, der herkömmliche zahnradbasierte Sensoren beeinträchtigt. Vier Initialisierungsmodi stehen zur Verfügung, darunter ein Substitutionsmodus für den Notstart im laufenden Betrieb, ohne das Ventil zu bewegen.

Alle Parameter sind in nichtflüchtigem EEPROM gespeichert und vor Stromausfall geschützt. Das Zweidrahtsystem zieht eine geringe elektrische Last von 410 Ω. Das LCD kann dank der drehbaren Anzeigerichtung aus jeder Montageposition abgelesen werden. Die Konfiguration erfolgt über ein Ein-Knopf-Menü oder per PC mit der TROVIS-VIEW Software über die SSP-Schnittstelle.

Technische Spezifikationen

Anwendungsindustrie

Der Samson 3730-3 wird in der chemischen und petrochemischen Verarbeitung, der Energieerzeugung, der Zellstoff- und Papierindustrie sowie in der allgemeinen industriellen Automatisierung eingesetzt. Er eignet sich für anspruchsvolle Transitzeiten, schwierige Umgebungsbedingungen, Drosselungsanwendungen und Anwendungen, die einen externen Hubsensor erfordern. Die integrierte EXPERTplus-Diagnose ermöglicht die vorausschauende Wartung von Regelventilen.

Häufige Probleme

• Initialisierungsfehler: Prüfen Sie, ob der Versorgungsdruck im Bereich von 1,4 bis 7 bar liegt. Stellen Sie sicher, dass der Hubsensor richtig angeschlossen ist und das Ventil nicht klemmt.

• Nullpunktkalibrierungsfehler: Der Nullpunkt liegt außerhalb des Bereichs. Überprüfen Sie die Montage und initialisieren Sie den Stellungsregler neu.

• Kommunikationsstatusfehler: Überprüfen Sie die HART-Kommunikationsverkabelung. Stellen Sie sicher, dass der Lastwiderstand innerhalb der Spezifikation liegt (410 Ω). Prüfen Sie auf Überlauf-, Framing- oder Paritätsfehler im Kommunikationspuffer.

• Stellungsregler reagiert nicht auf Eingangssignal: Prüfen Sie den Versorgungsdruck und die pneumatischen Anschlüsse. Stellen Sie sicher, dass das Gerät im richtigen Betriebsmodus ist.

• Ventil erreicht Endposition nicht: Stellen Sie sicher, dass die Einstellung der Ausgangsdruckbegrenzung nicht zu niedrig ist. Prüfen Sie auf Luftlecks in den Leitungen und am Aktor.

• Temperatursensorfehler: Temperaturmessung fehlgeschlagen. Die Genauigkeit der Diagnose kann reduziert sein. Kontaktieren Sie den Service für den Austausch.

Ersatzmodelle

Der Samson 3730-3 wird in naher Zukunft eingestellt. Der direkte Ersatz ist der TROVIS 3730-3, der Stellungsregler der nächsten Generation mit HART 7 Kommunikation und optimierter EXPERTplus Ventildiagnose. Der TROVIS 3730-3 verfügt über einen berührungslosen internen Positionssensor, verbraucht halb so viel Luft wie frühere Versionen und verwendet die gleichen Montagekomponenten wie die 373x-Serie. Andere Modelle der Serie sind der 3730-4 (Profibus) und 3730-5 (FOUNDATION Fieldbus). Als Alternativen von anderen Herstellern werden die Neles ND9000-Serie und die Masoneilan SVI-II-Serie häufig als direkte Wettbewerber genannt.
