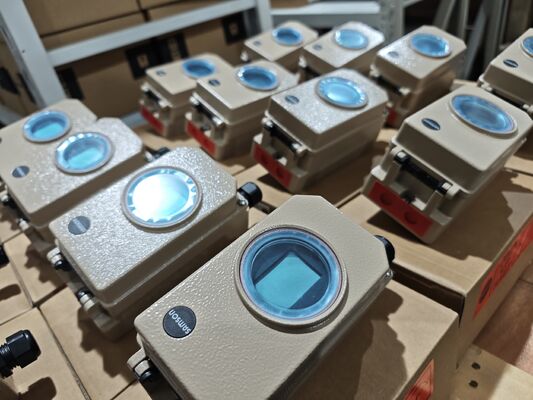

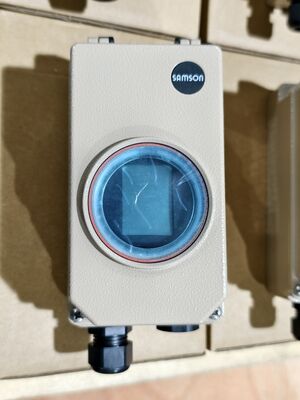

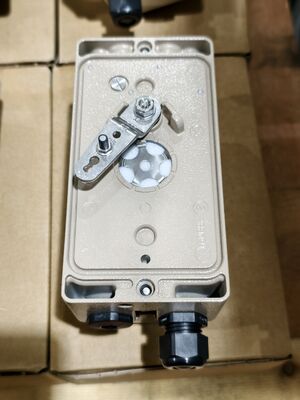

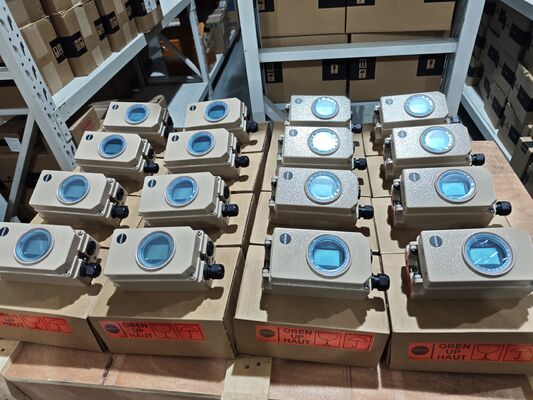

Samson 3730-3 Smart Valve Positioner mit HART Kommunikation und EXPERTplus Diagnostics für selbstkalibrierte Steuerventile

Produktübersicht

Der Samson 3730-3 ist ein elektropneumatischer Ventilpositionierer mit HART-Kommunikation, der für die Befestigung an pneumatischen Steuerventilen entwickelt wurde.Es ist ein ein- oder doppelt wirkender Positionierer, der das Eingangssteuerungssignal des Steuerungssystems mit dem tatsächlichen Ventilverlauf oder -drehwinkel vergleicht, gibt dann ein entsprechendes pneumatisches Signal an den Aktor aus.

Der Positionierer kalibriert sich selbst und passt sich automatisch an das Steuerventil und den pneumatischen Aktor an.so dass es nicht von mechanischem Getriebeverschleiß betroffen istDas Gerät bietet vier verschiedene Initialisierungsmodi für den automatischen Start.einschließlich eines "Sub"- (Ersatz-) Modus, mit dem das Positioniergerät im Notfall gestartet werden kann, während die Anlage läuft, ohne das Ventil zu bewegen.

Alle Parameter werden in einem nicht flüchtigen EEPROM-Speicher gespeichert, der vor Stromausfällen geschützt ist.Das LCD-Display kann dank einer drehbaren Leserichtung in jeder Montageposition gelesen werdenDie Konfiguration erfolgt über eine einfache, mit einem Knopf gesteuerte Menüoperation oder über einen PC mit der TROVIS-VIEW-Software über die SSP-Serienschnittstelle.

Technische Spezifikation

Anwendungsindustrie

Der Samson 3730-3 wird in der chemischen und petrochemischen Verarbeitung, der Stromerzeugung, der Zellstoff- und Papierindustrie und der allgemeinen industriellen Automatisierung eingesetzt.Herausfordernde UmgebungsbedingungenDie integrierte EXPERTplus-Diagnostik ermöglicht eine vorausschauende Wartung von Steuerventilen.

Häufige Probleme

• Fehler bei der Initialisierung: Überprüfen Sie, ob der Versorgungsdruck innerhalb von 1,4 bis 7 bar liegt.

• Null KalibrierfehlerDer Nullpunkt ist außerhalb der Reichweite.

• Fehler beim Kommunikationsstatus: Überprüfen Sie die HART-Kommunikationsverkabelung. Überprüfen Sie, ob der Belastungswiderstand innerhalb der Spezifikation (410 Ω) liegt. Überprüfen Sie, ob im Kommunikationspuffer Überlauf-, Rahmen- oder Paritätsfehler vorliegen.

• Positionierer reagiert nicht auf das Eingangssignal: Überprüfen Sie den Versorgungsdruck und die pneumatischen Anschlüsse und stellen Sie sicher, dass das Gerät im richtigen Betriebsmodus ist.

• Ventil erreicht nicht die Endposition: Überprüfen Sie, ob die Ausgangsdruckbegrenzung nicht zu niedrig eingestellt ist.

• Fehler des Temperatursensors: Temperaturmessung fehlschlägt. Die Genauigkeit der Diagnose kann verringert werden.

Ersatzmodelle

Die Produktion der Samson 3730-3 wird in naher Zukunft eingestellt.Das ist der intelligente Positionierer der nächsten Generation mit HART 7 Kommunikation und optimierter EXPERTplus Ventildiagnostik.Die TROVIS 3730-3 verfügt über einen berührungslosen internen Positionssensor, der den Luftverbrauch der vorherigen Versionen um die Hälfte verringert und die gleichen Montageteile wie die 373x-Serie verwendet.Weitere Modelle der Serie sind der 3730-4 (Profibus) und der 3730-5 (FOUNDATION Fieldbus)Bei alternativen Anbietern werden die Neles ND9000-Serie und die Masoneilan SVI-II-Serie häufig als direkte Wettbewerber genannt.
