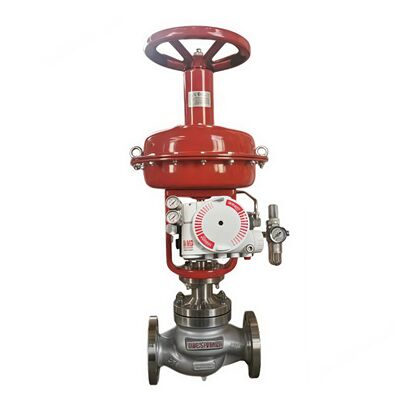

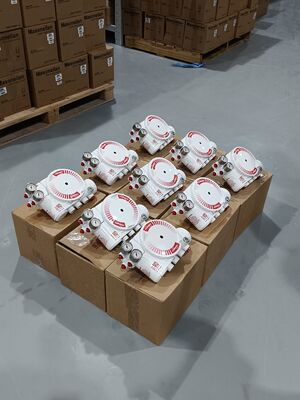

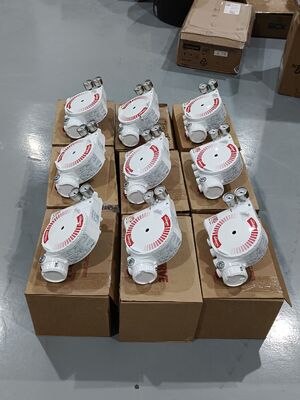

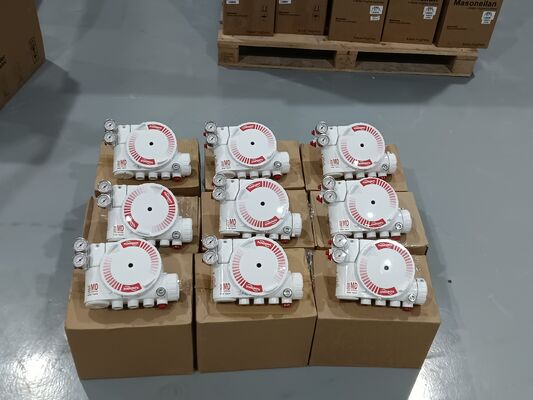

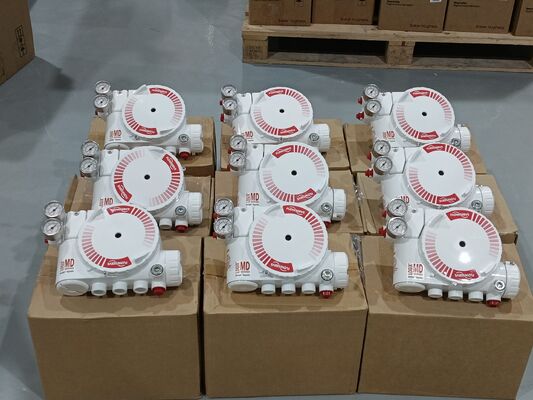

Flowserve Logix 3200MD Smart Valve Positioner mit HART 5 Explosionssicherheit und SIL 2 Zertifizierung

Produktübersicht

Der Flowserve Logix 3200MD ist ein digitaler Stellungsregler, der mit Piezo-Technologie für die zuverlässige Regelung pneumatischer Aktoren ausgestattet ist. Er empfängt ein Zweidraht-4-20mA-Signal und passt den Ventilaktuator entsprechend diesem analogen Befehl an. Lokale Tasten, ein HART-Handgerät oder die SoftTools-Software können für die Konfiguration verwendet werden. Integrierte Status-LEDs, DIP-Schalter und Kalibrierungstasten vereinfachen die Einrichtung. Auto-Tuning mit dynamischer Gain-Auswahl sorgt für eine stabile und reaktionsschnelle Regelung.

Das Gerät unterstützt doppeltwirkende und einfachwirkende Aktoren in sowohl linearen als auch rotierenden Montagen. Es ist unempfindlich gegenüber Änderungen des Versorgungsdrucks und akzeptiert Versorgungsdrücke von 30 bis 150 psig. Das explosionsgeschützte Gehäuse verfügt über die Schutzarten Class I Division 1 Groups B-D, Ex d IIB+H2 und AEx d IIB+H2, und der Stellungsregler ist SIL 2-fähig.

Technische Spezifikationen

Anwendungsindustrie

Der Flowserve Logix 3200MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasseraufbereitung und der Pharmaindustrie eingesetzt. Er übernimmt die Steuerung von Pipelines und Aktoren, die Positionierung von Reaktorventilen, die Automatisierung von Turbinenumgehungen und die Durchflussregelung in Anlagen.

Häufige Probleme

• Keine LED-Blinken: Strom unter 3,6 mA oder falsche Verdrahtungspolarität. Überprüfen Sie, ob der Versorgungstrom mindestens 3,6 mA beträgt, und prüfen Sie die Polarität.

• Unregelmäßige Kommunikation: HART-Signalprobleme. Stellen Sie sicher, dass die Bandbreite der Stromquelle auf 25 Hz begrenzt ist. Überprüfen Sie die Kabellänge und Impedanz. Verwenden Sie eine kompatible eigensichere Barriere.

• Gerät reagiert nicht auf analoge Befehle: Gerät befindet sich im digitalen Befehlsmodus oder es ist ein Kalibrierungsfehler aufgetreten. Ändern Sie den Befehlsmodus auf analog. Kalibrieren Sie das Gerät neu.

• Ventilstellung wird nicht wie erwartet angezeigt: Positionssensor nicht um 180 Grad montiert, Hub nicht kalibriert oder MPC aktiv. Positionieren Sie den Sensor neu. Kalibrieren Sie den Hub.

• Ventil vollständig geöffnet oder geschlossen: Hub nicht kalibriert, Hall-Sensor-Innenkreis nicht verbunden, falsche Luftaktion eingestellt oder Schlauch vertauscht. Kalibrieren Sie den Hub. Überprüfen Sie die Hardware-Verbindungen.

• Reibungskalibrierung erforderlich: Keine Reibungskalibrierung seit dem Werksreset durchgeführt. Führen Sie die Reibungskalibrierung über das Anzeigemenü, das Handgerät oder DTM durch.

Ersatzmodelle

Der Flowserve Logix 3200MD ist eine ausgereifte digitale Stellungsreglerplattform. Für zusätzliche Sicherheitsintegrität bietet die Variante Logix 3200MD+ erweiterte Funktionen. Für neuere Installationen ist der Logix 3800 ein alternatives Modell innerhalb derselben Produktfamilie. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktormontage, den Verfahrbereich und das Kommunikationsprotokoll.
