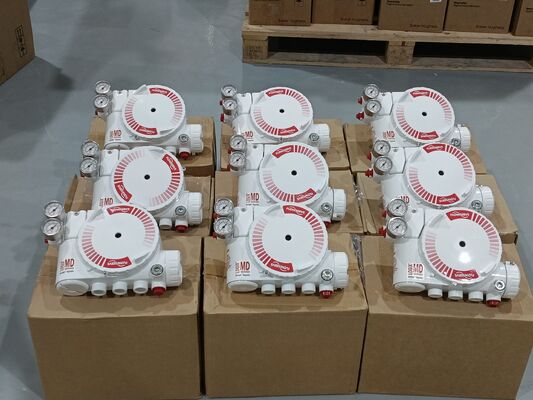

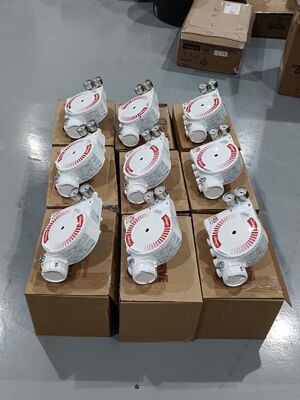

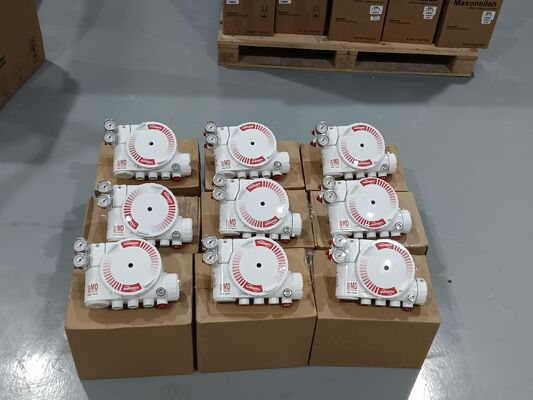

Flowserve Logix 3200MD Präzisions-Digital-Ventilpositionierer mit HART 5 für pneumatische Regelventile

Produktübersicht

Der Flowserve Logix 3200MD ist ein digitaler Ventilpositionierer, der auf der Basis der Piezotechnologie entwickelt wurde und eine zuverlässige und genaue Steuerung von pneumatischen Aktoren ermöglicht.Es nimmt einen zwei-draht 4-20mA Eingang und treibt die Ventil-Aktor als Reaktion auf diese analoge Befehl. Die Konfiguration kann lokal mit Schaltflächen, einem HART-Handheld oder SoftTools-Software durchgeführt werden.Automatisches Abstimmen mit dynamischer Gewinnwahl hält die Steuerung stabil und reaktionsschnell.

Der Positionierer arbeitet sowohl mit doppelt wirkenden als auch mit einwirkenden Aktoren in linearen und rotierenden Konfigurationen.Es toleriert Versorgungsdruckschwankungen und akzeptiert Versorgungsdruck von 30 bis 150 psigDas explosionssichere Gehäuse ist für die Klasse I Division 1 Gruppen B-D, Ex d IIB+H2 und AEx d IIB+H2 ausgestattet.

Technische Spezifikation

Anwendungsindustrie

Der Flowserve Logix 3200MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasserbehandlung und der Pharmaindustrie eingesetzt.Position der Reaktorventile, Turbinen-Bypass-Automatisierung und Strömungsregelung in Anlagen.

Häufige Probleme

• Keine LED blinkt: Der Strom ist unter 3,6 mA oder die Polarität der Verkabelung ist falsch.

• Unregelmäßige Kommunikation: HART-Signalprobleme. Überprüfen Sie, ob die Bandbreite der aktuellen Quelle auf 25Hz begrenzt ist. Überprüfen Sie die Kabellange und Impedanz. Verwenden Sie eine kompatible intrinsische Sicherheitsbarriere.

• Einheit reagiert nicht auf analoge Befehle: Das Gerät befindet sich im digitalen Befehlmodus oder es ist ein Kalibrierfehler aufgetreten.

• Ventilstandsmessung nicht erwartet: Positionssensor nicht in 180 Grad angebracht, Schlag nicht kalibriert oder MPC aktiv. Neupositionssensor. Kalibrieren Schlag.

• Vollgeöffnet oder geschlossen angetrieben: Schlag nicht kalibriert, Hall-Sensor-Innenschleife nicht angeschlossen, falsche Luftwirkung eingestellt, oder Rohr umgekehrt. Kalibrieren Schlag. Prüfen Sie Hardwareverbindungen.

• Notwendige Reibungskalibration: Keine Reibungskalibrierung seit dem Werksreset durchgeführt.

Ersatzmodelle

Die Flowserve Logix 3200MD ist eine ausgereifte digitale Positionierungsplattform.Der Logix 3800 ist ein alternatives Modell innerhalb derselben Produktfamilie- Bei alternativen Anbietern überprüfen Sie vor der Bestellung die Anbringung des Aktoren, die Reichweite und das Kommunikationsprotokoll.
