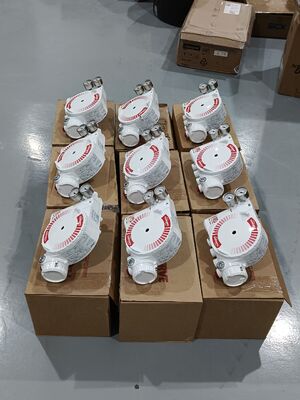

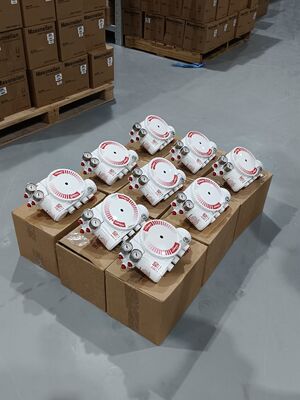

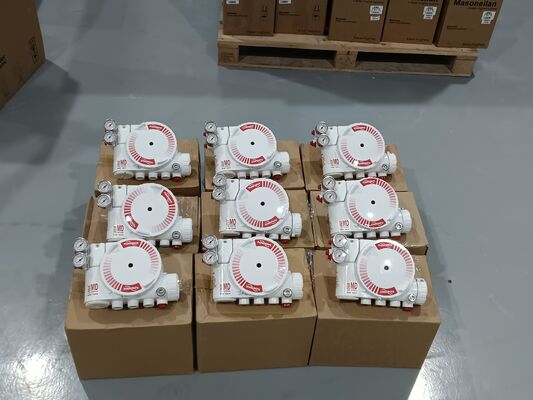

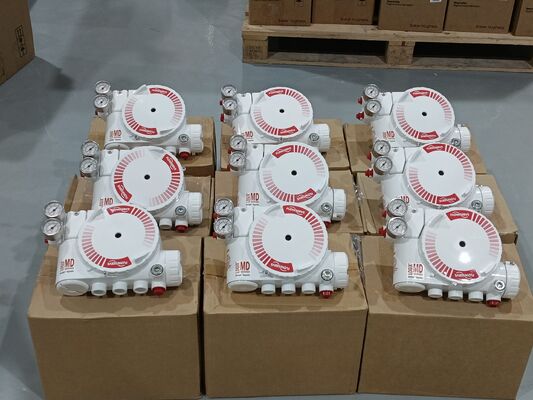

Flowserve Logix 3200MD HART Kommunikation Explosionssicherung SIL 2 Fähigkeit Digitaler Ventilpositionierer für Steuerventile

Produktübersicht

Der Flowserve Logix 3200MD ist ein leistungsstarker digitaler Ventilpositionierer, der die Piezotechnologie verwendet, um eine zuverlässige und genaue pneumatische Aktorensteuerung zu liefern.Es akzeptiert ein zwei-draht 4-20mA Eingangssignal und Positionen eines Ventil-Aktor basierend auf diesem analogen Befehl. Die Einrichtung kann lokal über Schaltflächen, ein HART-Handheld oder SoftTools-Software erfolgen.Automatisches Abstimmen mit dynamischer Gewinnwahl sorgt für eine stabile, reagierende Steuerung.

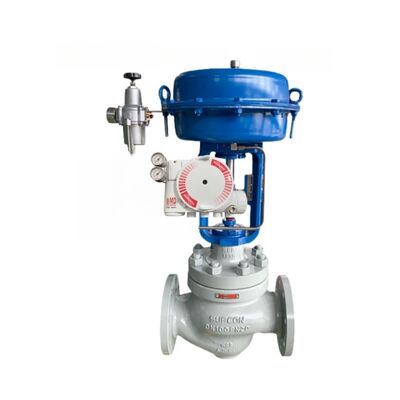

Das Gerät arbeitet sowohl mit doppelt wirkenden als auch mit einwirkenden Aktoren für lineare und rotierende Montage. Es ist unempfindlich gegenüber Versorgungsdruckschwankungen und kann Versorgungsdruck von 30 bis 150 psig bewältigen.Das explosionssichere Gehäuse ist für die Klasse I Division 1 Gruppen B-D, Ex d IIB+H2 und AEx d IIB+H2 geeignet, und der Positionierer ist SIL 2-fähig.

Technische Spezifikation

Anwendungsindustrie

Der Flowserve Logix 3200MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasserbehandlung und der Pharmaindustrie eingesetzt.Position der Reaktorventile, Turbinen-Bypass-Automatisierung und Strömungsregelung in Anlagen.

Häufige Probleme

• Keine LED blinkt: Der Strom ist unter 3,6 mA oder die Polarität der Verkabelung ist falsch.

• Unregelmäßige Kommunikation: HART-Signalprobleme. Überprüfen Sie, ob die Bandbreite der aktuellen Quelle auf 25Hz begrenzt ist. Überprüfen Sie die Kabellange und Impedanz. Verwenden Sie eine kompatible intrinsische Sicherheitsbarriere.

• Einheit reagiert nicht auf analoge Befehle: Das Gerät befindet sich im digitalen Befehlmodus oder es ist ein Kalibrierfehler aufgetreten.

• Ventilstandsmessung nicht erwartet: Positionssensor nicht in 180 Grad angebracht, Schlag nicht kalibriert oder MPC aktiv. Neupositionssensor. Kalibrieren Schlag.

• Vollgeöffnet oder geschlossen angetrieben: Schlag nicht kalibriert, Hall-Sensor-Innenschleife nicht angeschlossen, falsche Luftwirkung eingestellt, oder Rohr umgekehrt. Kalibrieren Schlag. Prüfen Sie Hardwareverbindungen.

• Notwendige Reibungskalibration: Keine Reibungskalibrierung seit dem Werksreset durchgeführt.

Ersatzmodelle

Die Flowserve Logix 3200MD ist eine ausgereifte digitale Positionierungsplattform.Der Logix 3800 ist ein alternatives Modell innerhalb derselben Produktfamilie- Bei alternativen Anbietern überprüfen Sie vor der Bestellung die Anbringung des Aktoren, die Reichweite und das Kommunikationsprotokoll.
