Flowserve Logix 520MD Digitaler Ventilregler mit HART-Kommunikation für präzise Regelung und mehrdimensionale Gain-Regelung

Produktübersicht

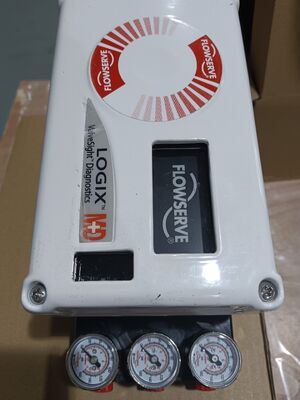

Der Flowserve Logix 520MD ist ein digitaler Stellungsregler, der eine präzise Steuerung pneumatischer Stellglieder ermöglicht. Er akzeptiert ein 2-Draht-Steuersignal von 4-20 mA mit HART-Kommunikation (HART 5, 6 und 7 unterstützt) und wandelt es in einen pneumatischen Ausgang für Dreh- und Linearantriebe um. Der Stellungsregler kombiniert überlegene Positionierungs- und Abstimmfunktionen mit einfacher Einrichtung und leistungsstarken Diagnosewerkzeugen.

Der 520MD verwendet einen multivariablen Gain-Tuning-Algorithmus, der große Sprünge mit minimalem Überschwingen ermöglicht und gleichzeitig die Auflösung beibehält, um auf sehr kleine Sprünge zu reagieren. Das Auto-Tune-Verfahren durchläuft den Stellmotor, um eine gemessene Reaktion zu erzeugen und wählt Gain-Werte aus, die eine angemessene Stellmotorleistung bieten. Ein Gain-Modifikator-Selektor kann das berechnete Gain zur Optimierung der Leistung erhöhen oder verringern.

Die Konfiguration erfolgt über einfache DIP-Schaltereinstellungen für den Abstimmmodus und andere gängige Einstellungen. Für kundenspezifische Anforderungen können Abstimmsets mit einem Handgerät oder mit der ValveSight-Software modifiziert werden, um eine breite Palette von Stellmotorgrößen und -typen zu berücksichtigen. Das Gerät verfügt über ein zweistufiges Regeldesign für schnellere Reaktionszeiten und eine engere Regelung bei geringem Luftverbrauch.

Technische Spezifikationen

Anwendungsindustrie

Der Flowserve Logix 520MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasseraufbereitung und der Pharmaindustrie eingesetzt. Zu den wichtigsten Anwendungen gehören die Regelung von Pipelines und Stellgliedern, die Positionierung von Reaktorventilen, die Automatisierung von Turbinenumgehungen, die Durchflussregelung in Anlagen und hygienische Ventiloperationen. Seine zertifizierte Zulassung für explosionsgefährdete Bereiche macht ihn für anspruchsvolle Prozessumgebungen geeignet.

Häufige Probleme

• Keine LED-Blinken: Strom unter 3,6 mA oder falsche Verdrahtungspolarität. Überprüfen Sie, ob der Versorgungstrom mindestens 3,6 mA beträgt, und prüfen Sie die Polarität.

• Unregelmäßige Kommunikation: HART-Signalprobleme. Stellen Sie sicher, dass die Bandbreite der Stromquelle auf 25 Hz begrenzt ist. Überprüfen Sie Kabellänge und Impedanz. Verwenden Sie eine kompatible Eigensicherheitsbarriere.

• Gerät reagiert nicht auf analoge Befehle: Gerät befindet sich im digitalen Befehlsmodus oder es ist ein Kalibrierungsfehler aufgetreten. Wechseln Sie den Befehlsmodus auf analog. Kalibrieren Sie das Gerät neu.

• Ventilstellung wird nicht wie erwartet angezeigt: Positionssensor nicht um 180 Grad montiert, Hub nicht kalibriert, MPC aktiv oder Benutzercharakterisierung aktiv. Positionieren Sie den Sensor neu. Kalibrieren Sie den Hub.

• Ventil fährt vollständig geöffnet oder geschlossen, reagiert nicht auf Befehl: Hub nicht kalibriert, Hall-Sensor-Innenkreis nicht verbunden, falsche Luftaktion eingestellt, Schläuche vertauscht oder I/P-Wandlerproblem.

• Reibungskalibrierung erforderlich: Keine Reibungskalibrierung seit Werkseinstellung durchgeführt. Führen Sie die Reibungskalibrierung über das Anzeigemenü, das Handgerät oder DTM durch.

Ersatzmodelle

Die Flowserve Logix 520MD-Serie ist eine ausgereifte digitale Stellungsreglerplattform. Für Anwendungen, die eine zusätzliche Sicherheitsintegrität erfordern, bietet die Variante Logix 520MD+ erweiterte Funktionen. Für neuere Installationen sind die Logix 3200MD und Logix 3800MD alternative Modelle innerhalb derselben Produktfamilie. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Stellmotorbefestigung, den Verfahrweg und das Kommunikationsprotokoll.
