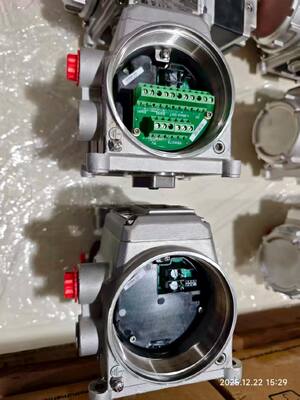

Masoneilan SVI3 Smart Valve Positioner mit HART 7 Kommunikation Kontaktloser Positionssensor und Smart Cal Ein-Knopf-Setup

Produktübersicht

Der Masoneilan SVI3 ist ein Stellungsregler der dritten Generation, der HART 7-Kommunikation über eine 4-20mA-Schleife nutzt, um pneumatische Aktuatoren mit hoher Genauigkeit zu steuern. Sein berührungsloser Positionssensor eliminiert mechanischen Verschleiß, und das Gerät arbeitet zuverlässig bis zu -55°C. Die lokale Schnittstelle umfasst ein grafisches Display und für explosionsgefährdete Bereiche zugelassene Tasten. Smart Cal ermöglicht die Einrichtung und Kalibrierung mit einem Knopfdruck. Das Gerät speichert bis zu einem Jahr an Diagnosedaten an Bord und lässt sich über DTM und EDD in Leitsysteme integrieren. Der Luftverbrauch ist im Vergleich zu früheren Modellen um 40 % reduziert, während die Luftlieferung um 15 % erhöht ist. Neunzehn Online-Ventildiagnosen überwachen den Zustand des Ventils während des Betriebs.

Technische Spezifikationen

Anwendungsindustrie

Der SVI3 wird in der Stromerzeugung, Raffinerie, Petrochemie, im Midstream- und Upstream-Öl- und Gassektor eingesetzt. Typische Anwendungen umfassen Dampfturbinen, Kondensatoren, Kühltürme, Reaktions- und Turbinengebäude, Abhitzekessel, Nebenanlagen, Destillation, Hydroprocessing-Reforming, Cracken, Sekundärblending, Quenchen und Fraktionierung, Ladegaskompression, Trennung, Pipeline-Integritätsoperationen, Dehydrierung, Kühlung, Verflüssigung, Verladung und Versand, Regasifizierung und Kompression.

Häufige Probleme

• Smart Cal schlägt fehl: Prüfen Sie, ob der Versorgungsdruck im Bereich von 20-120 psi liegt. Verifizieren Sie, dass die Hubbegrenzungen des Ventils im Nennbereich liegen. Stellen Sie sicher, dass das Ventil nicht klemmt oder blockiert.

• Positionsoszillation oder Zyklisierung: Prüfen Sie, ob Stick-Slip vorhanden ist. Wenn die Positionszyklen deutlich größer sind als die Sollwertzyklen, kann der Stellungsregler die Zyklisierung verursachen. Untersuchen Sie auf ein Handrad, das den Ventilhübe blockiert, eine gebrochene Spindel oder getrennte Komponenten der Positionsrückmeldung.

• Kommunikationsfehler mit HART-Handgerät: Überprüfen Sie, ob der Schleifenwiderstand ausreichend ist. Prüfen Sie, ob die Klemmenspannung die Anforderungen erfüllt (9Vdc bei 20mA, 11Vdc bei 4mA).

• Fehler bei geringer Leistung (LOW_POWER): Eingangsstrom unter 3,15 mA. Erhöhen Sie den Schleifenstrom auf 4 mA für Kalibrierung und Diagnose.

• TuneERR erscheint nach Autotune: Manuelle Abstimmung kann erforderlich sein. Beziehen Sie sich auf den Fehlerbehebungsabschnitt im Handbuch.

• SelfCheckError oder Hardwarefehler: Entfernen Sie die Stromversorgung für zwei Minuten und starten Sie neu. Löschen Sie den Alarm mit ValVue oder HART Host. Wenn der Fehler weiterhin besteht, ersetzen Sie das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI3 ist der direkte Ersatz für den SVI II AP und SVI1000. Er verfügt über Edelstahl-Montagebügel für jede Ventil-/Aktuatorkombination und ist vollständig abwärtskompatibel mit den Montagebügeln des SVI II AP und SVI1000. Für SVI II AP-Benutzer ist das Upgrade relativ einfach – die vorhandene Montage kann verwendet werden, und nur die Luft-/Schlauchverbindung muss möglicherweise angepasst werden. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktuatormontage, den Hubbereich und das Kommunikationsprotokoll.
