Masoneilan SVI3 Digital Ventilsteller mit HART 7 Kommunikation 4-20mA Schleife und erweiterten Diagnosen

Produktübersicht

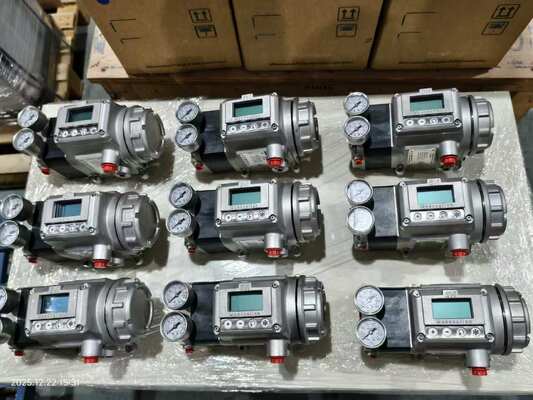

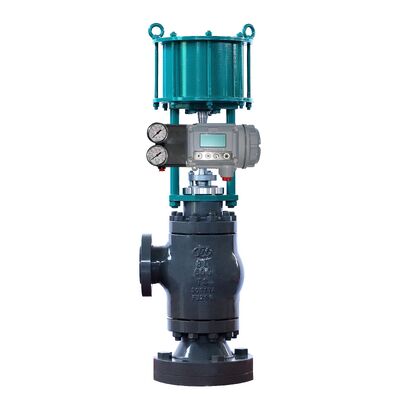

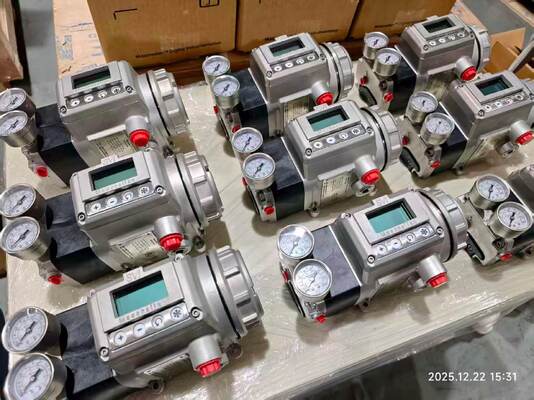

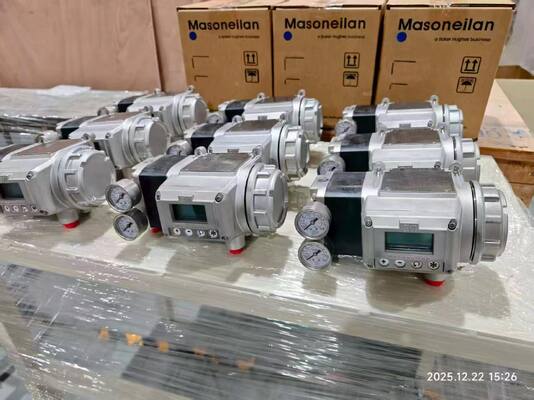

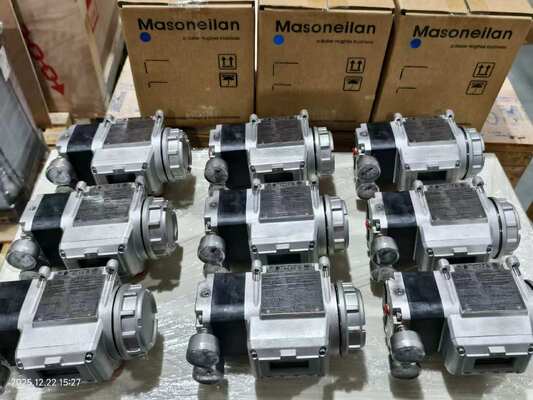

Der Masoneilan SVI3 ist ein digitaler Stellungsregler der dritten Generation, der HART 7-Kommunikation über eine Zwei-Draht-4-20mA-Schleife nutzt. Er steuert pneumatische Aktoren mit hoher Präzision und verfügt über erweiterte Diagnosen zur kontinuierlichen Überwachung des Ventils. Der berührungslose Positionssensor liest durch das Gehäuse und eliminiert mechanische Verschleißpunkte. Das Gerät arbeitet bis zu -55°C und ist somit für extreme Klimazonen geeignet.

Die lokale Schnittstelle verfügt über ein kontrastreiches grafisches Display und Tasten, die für explosionsgefährdete Bereiche zugelassen sind. Smart Cal ermöglicht eine Ein-Knopf-Einrichtung und Kalibrierung, was die Inbetriebnahmezeit verkürzt. Der Stellungsregler speichert bis zu einem Jahr an Diagnosedaten an Bord, was eine Trendanalyse ohne externe Werkzeuge ermöglicht. Er integriert sich über DTM- und EDD-Unterstützung in wichtige Steuerungssysteme.

Der stationäre Luftverbrauch ist 40 % niedriger als bei früheren Modellen, und die Luftlieferung ist 15 % höher für schnellere Hubbewegungen. Der SVI3 verfügt über 19 Online-Ventildiagnosen, die den Zustand des Ventils während des laufenden Betriebs überwachen und helfen, Wartungsbedarf vor Ausfällen vorherzusagen.

Technische Spezifikationen

Anwendungsindustrie

Der Masoneilan SVI3 wird in der Stromerzeugung, Raffinerie, Petrochemie, im Midstream- und Upstream-Öl- und Gassektor eingesetzt. Wichtige Anwendungen sind Dampfturbinen, Kondensatoren, Kühltürme, Reaktorgebäude, Turbinengebäude, Abhitzekessel, Nebenanlagen, Destillation, Hydroprocessing-Reformierung, Kracken, Sekundärblending, Quenchen und Fraktionieren, Ladegaskompression, Trennung, Pipeline-Integritätsbetrieb, Dehydrierung, Kühlung, Verflüssigung, Verladung und Versand, Regasifizierung und Kompression.

Häufige Probleme

• Smart Cal kann nicht abgeschlossen werden: Prüfen Sie, ob der Versorgungsdruck im Bereich von 20-120 psi liegt. Verifizieren Sie, dass die Ventilhubgrenzen im Nennbereich liegen. Stellen Sie sicher, dass das Ventil nicht klemmt oder blockiert.

• Positionsoszillation oder -zyklisierung: Prüfen Sie, ob Stick-Slip vorhanden ist. Wenn die Positionszyklen deutlich größer sind als die Sollwertzyklen, kann der Stellungsregler die Zyklisierung verursachen. Untersuchen Sie auf ein Handrad, das den Ventilhub blockiert, eine gebrochene Spindel oder getrennte Rückkopplungskomponenten der Position.

• Kommunikationsfehler mit HART-Handgerät: Überprüfen Sie, ob der Schleifenwiderstand ausreichend ist. Stellen Sie sicher, dass die Klemmenspannung die Anforderungen erfüllt (9Vdc @ 20mA, 11Vdc @ 4mA).

• Fehler bei geringer Leistung (LOW_POWER): Eingangsstrom unter 3,15 mA. Erhöhen Sie den Schleifenstrom auf 4 mA für Kalibrierung und Diagnose.

• TuneERR erscheint nach Autotune: Manuelle Abstimmung kann erforderlich sein. Beziehen Sie sich auf den Fehlerbehebungsabschnitt im Handbuch.

• SelfCheckError oder Hardwarefehler: Entfernen Sie die Stromversorgung für zwei Minuten und starten Sie neu. Löschen Sie den Alarm mit ValVue oder HART Host. Wenn der Fehler weiterhin besteht, ersetzen Sie das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI3 ist der direkte Ersatz für den SVI II AP und SVI1000. Er verfügt über Edelstahl-Montagebügel für jede Ventil-/Aktor-Kombination und ist vollständig abwärtskompatibel mit den Montagebügeln des SVI II AP und SVI1000. Für SVI II AP-Benutzer ist das Upgrade relativ einfach – die vorhandene Montage kann verwendet werden, und nur die Luft-/Schlauchverbindung muss möglicherweise angepasst werden. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktor-Montage, den Hubbereich und das Kommunikationsprotokoll.
