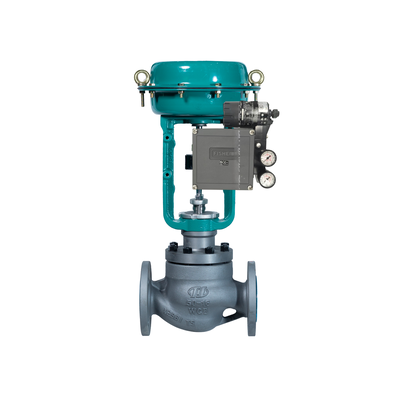

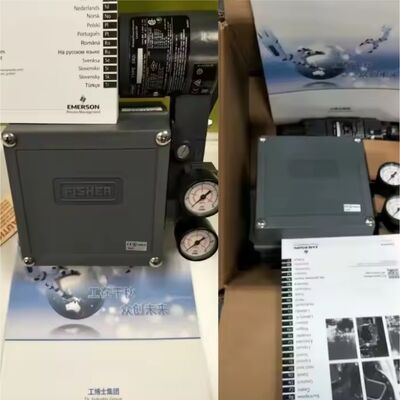

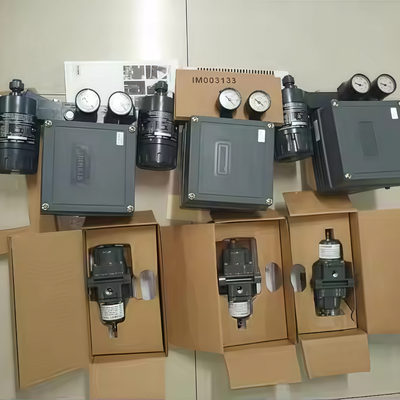

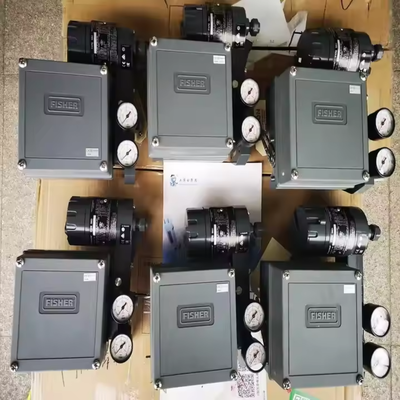

Fisher 3582i Elektro-pneumatischer Stellungsregler mit 4-20 mA DC Eingang für Membran-gesteuerte Regelventile

Produktübersicht

Der Fisher 3582i ist ein elektro-pneumatischer Stellungsregler, der für Membran-gesteuerte Schiebestangen-Regelventile entwickelt wurde. Er kombiniert einen elektro-pneumatischen Wandler 582i mit einem pneumatischen Stellungsregler 3582. Der Wandler nimmt ein 4-20 mA DC-Signal entgegen und erzeugt über ein Düsen/Flapper-System einen proportionalen pneumatischen Ausgang. Dieses pneumatische Signal treibt dann die Stellungsreglerstufe an, die den Stellungsdruck des Aktuators einstellt, um die Ventilstange in der vom Eingangssignal vorgegebenen Position zu halten.

Das Gerät ist bekannt für seine Genauigkeit, schnelle Reaktion und Toleranz gegenüber Anlagenvibrationen. Es verbraucht im stationären Zustand wenig Luft und unterstützt so einen effizienten Betrieb. Das modulare Design ermöglicht die Nachrüstung eines 582i-Wandlers an einen bestehenden pneumatischen Stellungsregler 3582 im Feld, wodurch dieser auf elektro-pneumatischen Betrieb umgerüstet wird.

Nullpunkt und Spanne sind nach dem Abnehmen der Abdeckung mit einem Schraubendreher und einem Schraubenschlüssel einstellbar. Direkt- und Rückwärtsgang können im Feld umgeschaltet werden. Schwankungen des Versorgungsdrucks und der Ventillast haben nur minimale Auswirkungen auf die Leistung. Das Gehäuse und die internen Materialien sind widerstandsfähig gegen raue Bedingungen, und die Entlüftungsbohrung reinigt die internen Teile zum zusätzlichen Schutz.

Technische Spezifikationen

Anwendungsindustrie

Der 3582i wird in Prozessindustrien mit Membran-gesteuerten Schiebestangen-Regelventilen eingesetzt. Er regelt Durchfluss, Druck, Temperatur und Füllstand. Der einstellbare Nullpunkt- und Spannenbereich deckt alle Standard-Eingangssignale ab, einschließlich Split-Ranges. Eine Stellungsregler-Familie unterstützt viele Anwendungen und vereinfacht so den Ersatzteilbestand im gesamten Werk.

Häufige Probleme

• Der Stellungsregler reagiert nicht auf das Eingangssignal: Versorgungsdruck und pneumatische Anschlüsse prüfen. Sicherstellen, dass die Düsen/Flapper-Einheit nicht verstopft ist und das Relais funktioniert.

• Die Position der Ventilstange stimmt nicht mit dem Eingangssignal überein: Nullpunkt- und Spannenkalibrierung prüfen. Sicherstellen, dass die Nockenposition mit dem Hub und der Aktion des Aktuators übereinstimmt.

• Unregelmäßiger Betrieb oder Oszillation: Auf Luftlecks in Leitungen und Anschlüssen prüfen. Auf übermäßige Reibung in der Ventildichtung oder im Aktuator prüfen.

• Schwankungen des Versorgungsdrucks beeinflussen die Position: Sicherstellen, dass der Versorgungsdruck stabil und im empfohlenen Bereich liegt. Der 3582i ist so konzipiert, dass die Auswirkungen von Änderungen des Versorgungsdrucks minimiert werden, aber extreme Schwankungen können dennoch Probleme verursachen.

Ersatzmodelle

Der 3582i ist ein älteres Design eines pneumatischen Stellungsreglers. Für Neuinstallationen, die digitale Kommunikation und Diagnose erfordern, sind die digitalen Stellungsregler DVC6200 oder DVC2000 die modernen Äquivalente aus derselben Produktlinie. Der 582i-Wandler kann im Feld an einem bestehenden pneumatischen Stellungsregler 3582 nachgerüstet werden, um ihn zu einer 3582i-Konfiguration aufzurüsten, obwohl dies möglicherweise eine Änderung der Stellungsregler-Montage und des Eingangssignalbereichs erfordert. Für herstellerübergreifende Alternativen prüfen Sie vor der Bestellung die Kompatibilität von Aktuator-Montage, Hubbereich und Eingangssignal.
