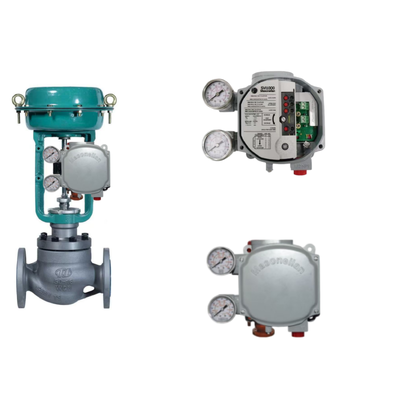

Masoneilan SVI1000 Schleifenbetriebener 4-20mA HART Digitaler Ventilpositionierer mit berührungslosem magnetischem Feedback

Produktübersicht

Der Masoneilan SVI1000 ist ein HART-kommunizierender digitaler Stellungsregler, der an einer 4-20mA-Schleife arbeitet. Er ist speziell für pneumatische Regelventile mit einfacher Wirkung konzipiert. Das Gerät verwendet ein berührungsloses magnetisches Rückkopplungssystem, das mechanische Gestänge und deren Verschleiß eliminiert. Da es schleifengespeist ist, wird keine separate Stromversorgung benötigt.

Eine lokale Tastenoberfläche mit LED-Anzeigen folgt einem Ein-Knopf-Ein-Funktions-Design. Die meisten Ventile können in weniger als fünf Minuten konfiguriert und kalibriert werden. HART Revision 5 oder 7 ist im Feld wählbar. Zwei integrierte Festkörperschalter können zur Positionsanzeige verwendet werden. Das universelle Montagedesign funktioniert sowohl mit linearen als auch mit rotierenden Aktoren.

Technische Spezifikationen

Anwendungsindustrie

Der Masoneilan SVI1000 wird in der Stromerzeugung, chemischen Verarbeitung, Raffinerie, Petrochemie sowie in der Öl- und Gasindustrie eingesetzt. Typische Anwendungen umfassen Dampfturbinen, Kondensatoren, Kühltürme, Abhitzedampferzeuger, Destillation, Hydroprocessing, Cracken, Blending, Pipeline-Integrität und Gasverdichtung. Seine einfache Einrichtung und die zuverlässige magnetische Rückkopplung machen ihn ideal für die routinemäßige Drosselregelung an pneumatischen Ventilen mit einfacher Wirkung.

Häufige Probleme

• Der Stellungsregler reagiert nicht auf das Eingangssignal: Überprüfen Sie, ob der Versorgungsdruck im Bereich von 20-100 psi liegt und die pneumatischen Anschlüsse sicher sind. Stellen Sie sicher, dass der Gerätemodus auf Normal eingestellt ist.

• Das Ventil reagiert langsam oder gar nicht: Bestätigen Sie, dass der Luftversorgungs-Sollwert größer ist als der Federendwert plus 10 psig. Verifizieren Sie bei Aktoren mit großem Volumen, dass der Versorgungsdruckabfall während des Befüllens weniger als 15% beträgt.

• Alarm für Positionsfehler: Führen Sie eine Ventilsignatur mit dem SVI1000 Basic DTM durch. Prüfen Sie auf dichte Packungen, Ablagerungen am Stiel oder Reibung im Aktor. Führen Sie Autotune oder manuelle Abstimmung durch.

• Marginale Leistung (alle LEDs aus): Der Eingangsstrom liegt unter 3,85 mA. Erhöhen Sie den Schleifenstrom auf 4 mA für Kalibrierung und Diagnose.

• Kalibrierung fehlgeschlagen: Die Kalibrierung des Eingangssensors lag außerhalb des zulässigen Bereichs. Führen Sie die Kalibrierung mit Präzisionsmessgeräten gemäß den Grenzwerten durch.

• Hardwarefehler (SelfCheckError): Entfernen Sie die Stromversorgung für zwei Minuten und starten Sie neu. Löschen Sie den Alarm über ValVue oder HART Host. Wenn der Fehler weiterhin besteht, ersetzen Sie das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI1000 ist ein einfacher digitaler Stellungsregler. Für Anwendungen, die erweiterte Ventil-Diagnosefunktionen, höhere Durchflusskapazitäten oder SIL-zertifizierte Sicherheitsfunktionen erfordern, sind die SVI II AP oder SVI3 Serien die nächsthöheren Optionen aus derselben Produktlinie. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktormontage, den Hubbereich und das Kommunikationsprotokoll.
