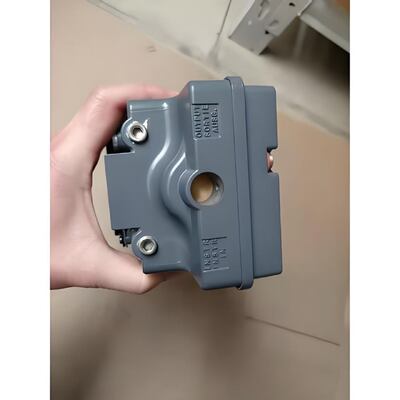

Elektropneumatischer Ventilpositionierer der Fisher 3661-Serie mit 4-20mA Analog-Eingabe-Einfachwirkung für 90 psi Max-Auslassdruck

Produktübersicht

Der Fisher 3661 ist ein elektropneumatischer einwirkender Ventilpositionierer, der für den Einsatz mit verschiedenen Aktoren auf Schiebeträgerventilen für Drosselungsanwendungen entwickelt wurde.Es stellt eine Ventilposition zur Verfügung, die proportional zu einem Standard-Milliampere-Gleichstrom-Eingangssignal ist, das von einer Steuervorrichtung empfangen wird.

Das Positioniergerät bietet eine präzise, schnell ansprechende Instrumentierung, die den Schwingungen der meisten Anlagenbedingungen standhält.Niedriger Luftverbrauch im Steady State trägt zu einem effizienten Betrieb bei.Leicht einstellbare Verstärkung und Dämpfungsanpassungen optimieren die Positionerstabilität auf spezifische Anwendungsbedürfnisse.

Der 3661 akzeptiert ein Standard-Milliampere-Gleichstrom-Eingangssignal von einem Steuergerät und bietet Split-Range-Fähigkeiten sowie einstellbare Null- und Spanne.mit weniger Ersatzteilen für die Unterstützung dieser PositioniererDas Gehäuse und die Abdeckung sind so konzipiert, dass sie mechanischen Schwingungen und grobem Handling standhalten.

Der Positionierer wird mit den Aktoren Fisher 657, 667, 1250, 1250R, 3024S und GX verwendet.

Technische Spezifikation

Anwendungsindustrie

Der Fisher 3661 wird in der Petrochemie, Stromerzeugung, Wasserbehandlung, Papier- und Lebensmittel- und Getränkeindustrie eingesetzt.

Häufige Probleme

• Kein Ausgangssignal mit Eingang vorhandenÜberprüfen Sie, ob die Düse verstopft ist, reinigen Sie die Düse und überprüfen Sie den Luftdruck.

• Langsamer oder abnormaler Ausgangsdruck: Überprüfen Sie, ob der Versorgungsdruck innerhalb der Spezifikation liegt.

• Schlechte lineare Reaktion: Überprüfen Sie die Nullfederverstellung. Überprüfen Sie die Position des Reichweitenregelmechanismus.

• Positioner reagiert nicht.: Überprüfen Sie den Versorgungsdruck und die pneumatischen Anschlüsse und prüfen Sie, ob der Wandler das Signal von 4 bis 20 mA empfängt.

• Luftleckage: Überprüfen Sie, ob die O-Ringe, Dichtungen und Membran abgenutzt sind.

Ersatzmodelle

Der Fisher 3661 ist eine ausgereifte elektropneumatische Positionierplattform für moderne digitale Kommunikation und fortschrittliche Diagnostik.Die Fisher DVC6200- oder DVC2000-Digitalventilsteuerungen sind die Alternativen der aktuellen Generation.Für alte Anlagen dient der 3661 als elektropneumatisches Gegenstück zum 3660 pneumatischen Positionierer.und Eingangssignalkompatibilität vor der Bestellung.
