Fisher 3620J Elektro-pneumatischer Stellungsregler 4-20mA für Drehventile mit Aluminiumlegierungskonstruktion

Produktübersicht

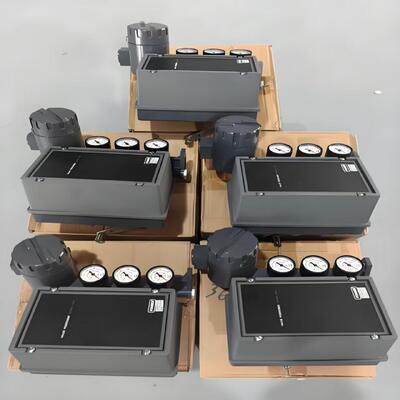

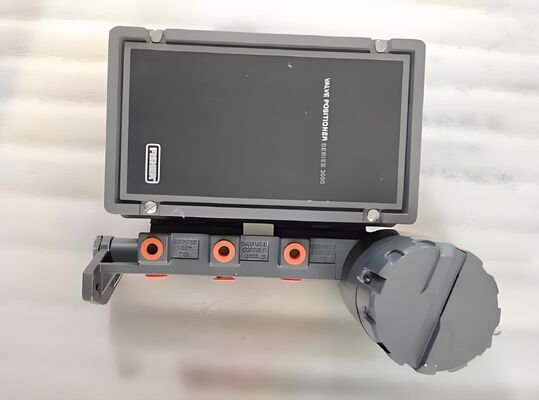

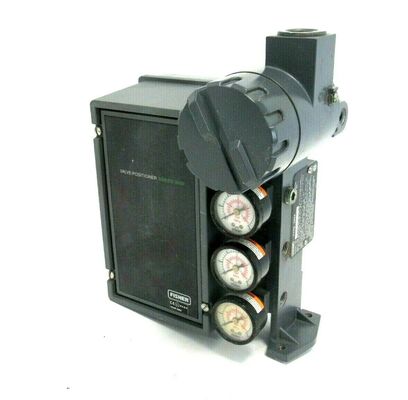

Der Fisher 3620J ist ein elektropneumatischer Stellungsregler, der für den Einsatz mit Membran- oder Kolben-Drehantrieben entwickelt wurde. Er besteht aus einem pneumatischen Stellungsregler 3610J, kombiniert mit einem elektropneumatischen Wandler 3622. Der Wandler empfängt ein Eingangssignal von 4-20 mA DC und erzeugt ein proportionales pneumatisches Ausgangssignal (0,2 bis 1,0 bar / 3 bis 15 psig), das die pneumatische Stellungsreglerstufe ansteuert.

Der 3620J ist ein einfachwirkender Stellungsregler, der integral am Antriebsgehäuse montiert wird. Die Wirkungsrichtung kann im Feld ohne zusätzliche Teile zwischen direkt und umgekehrt umgeschaltet werden. Nullpunkt-, Spanne- und Überblendungs-Einstellungen sind nach dem Entfernen der Abdeckung mit einem Schraubendreher leicht zugänglich. Eine kleine einstellbare Schleifenverstärkung ermöglicht eine Feinabstimmung für jede spezifische Antriebsgröße und Anwendung, um die dynamische Reaktion zu optimieren.

Der Stellungsregler bietet eine genaue, schnell reagierende Funktion und hält Vibrationen stand, die in den meisten Anlagenumgebungen auftreten. Änderungen des Versorgungsdrucks haben nur minimale Auswirkungen auf den Betrieb des Stellungsreglers. Gehäuse-, Komponenten- und Dichtungsmaterialien sind so ausgewählt, dass sie rauen Umgebungen standhalten, mit niedrigkupferhaltigen Aluminiumdruckgusslegierungen für Korrosionsbeständigkeit. Die Entlüftung des Stellungsreglers spült interne Teile und das Antriebsgehäuse zur zusätzlichen Schutz.

Technische Spezifikationen

Anwendungsindustrie

Der Fisher 3620J wird in der chemischen und petrochemischen Verarbeitung, Energieerzeugung, Wasser- und Abwasseraufbereitung sowie in der allgemeinen industriellen Prozesssteuerung eingesetzt. Er eignet sich für ältere pneumatische Regelkreise und Anwendungen, bei denen eine zuverlässige Drehventilpositionierung erforderlich ist. Der Stellungsregler wird integral am Antriebsgehäuse montiert für eine kompakte Installation.

Häufige Probleme

• Kein Ausgangssignal bei vorhandenem Eingang: Düse verstopft prüfen. Düse reinigen. Versorgungsdruck prüfen.

• Langsamer oder abnormaler Ausgangsdruck: Versorgungsdruck auf Spezifikation prüfen. Pneumatikverstärker und Düsen-/Flapper-Baugruppe prüfen.

• Schlechte lineare Reaktion: Nullpunktfeder-Einstellung prüfen. Position des Spanneinstellmechanismus prüfen.

• Stellungsregler reagiert nicht: Versorgungsdruck und pneumatische Verbindungen überprüfen. Prüfen, ob der Wandler das 4-20 mA Signal empfängt.

• Luftleckage: O-Ringe, Dichtungen und Membran auf Verschleiß prüfen. Bei Bedarf ersetzen.

Ersatzmodelle

Der Fisher 3620J ist eine ausgereifte elektropneumatische Stellungsreglerplattform. Für moderne digitale Kommunikation und erweiterte Diagnosefunktionen sind die digitalen Stellungsregler Fisher DVC6200 oder DVC2000 die Alternativen der aktuellen Generation. Für Altanlagen dient der 3620J als direkter Ersatz für den pneumatischen Stellungsregler 3610J, wenn ein elektrischer Eingang erforderlich ist. Der 3620JP verfügt über einen Stellungsgeber und der 3620JPR über eine Fernmontagefähigkeit. Für herstellerübergreifende Alternativen prüfen Sie vor der Bestellung die Kompatibilität von Antriebsmontage, Hubbereich und Eingangssignal.
