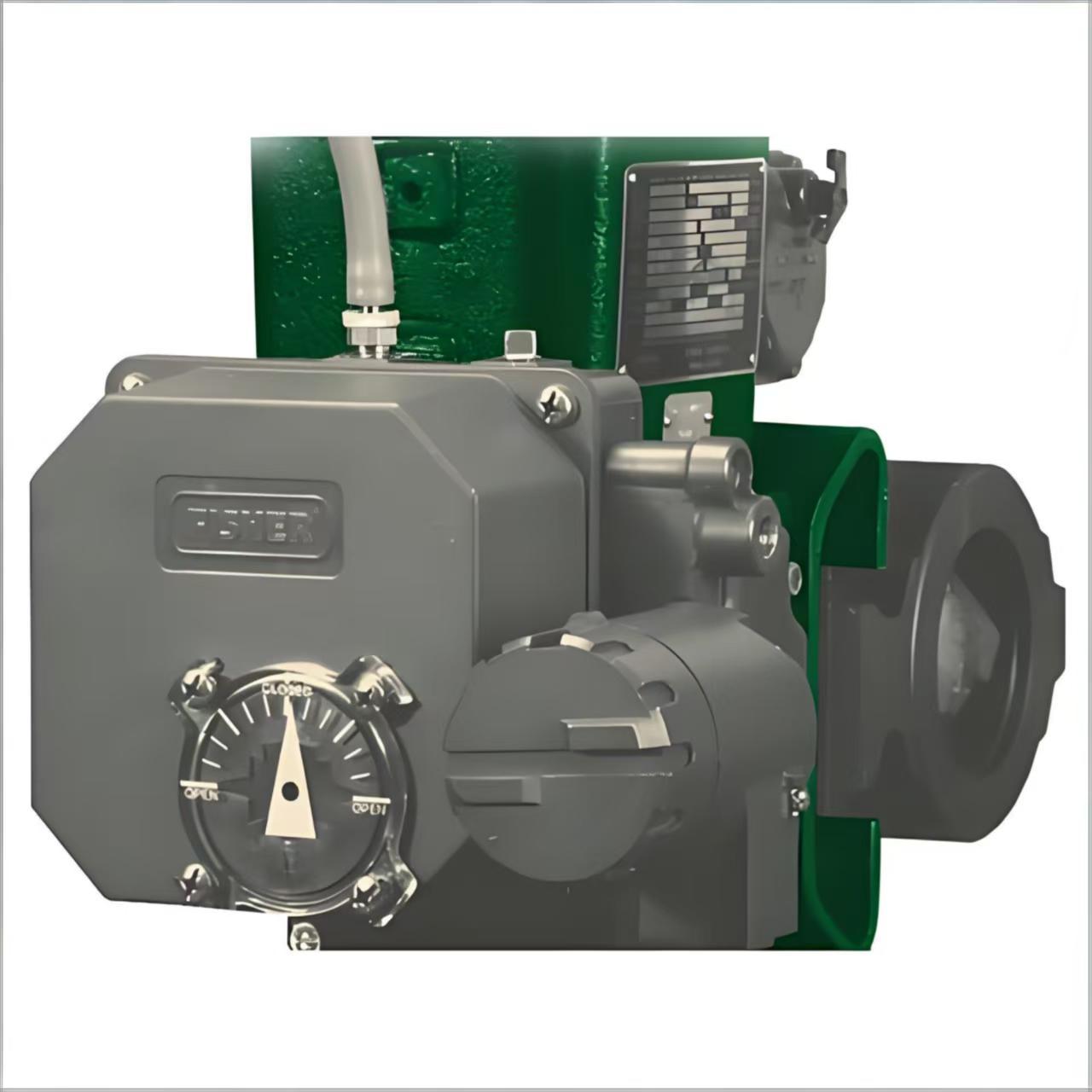

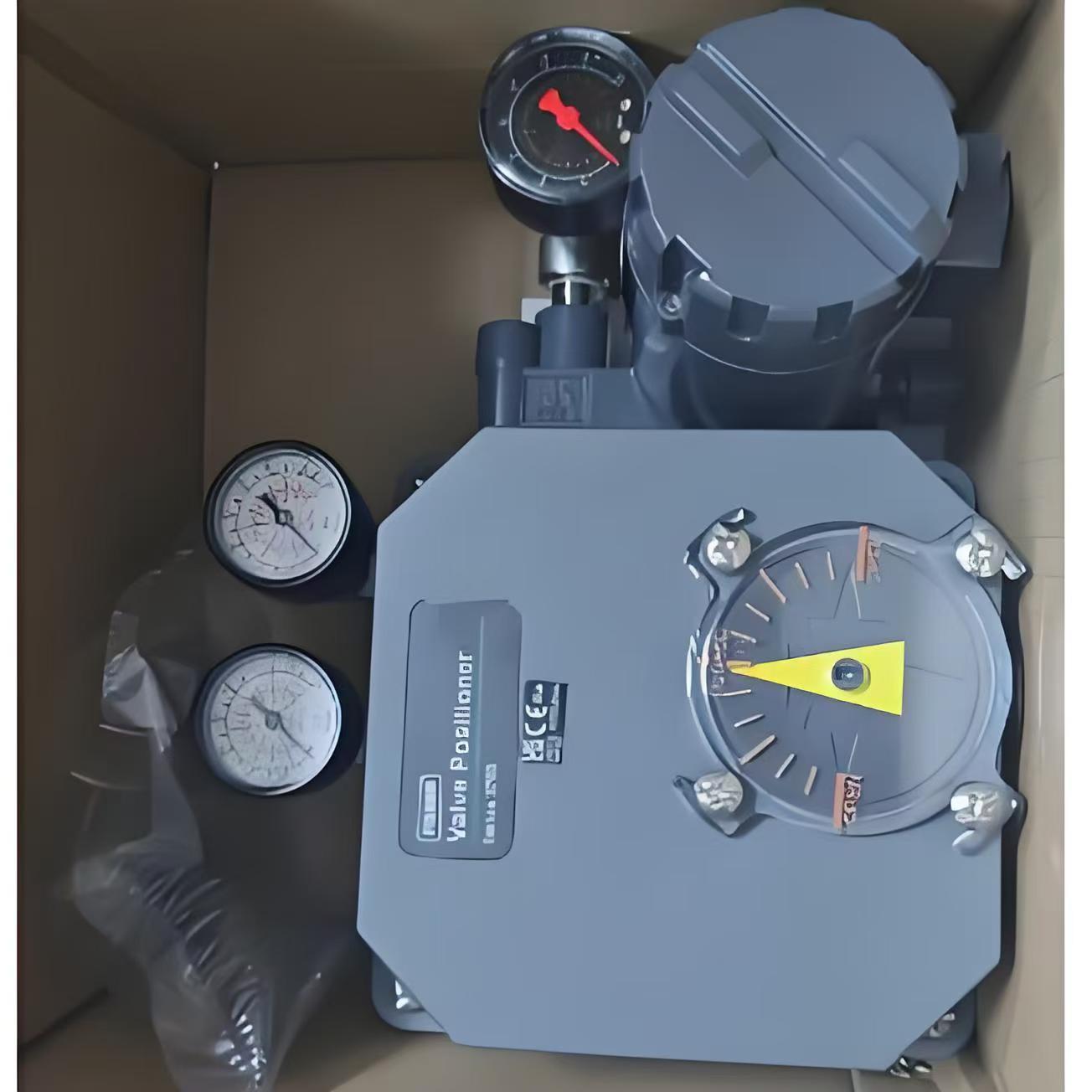

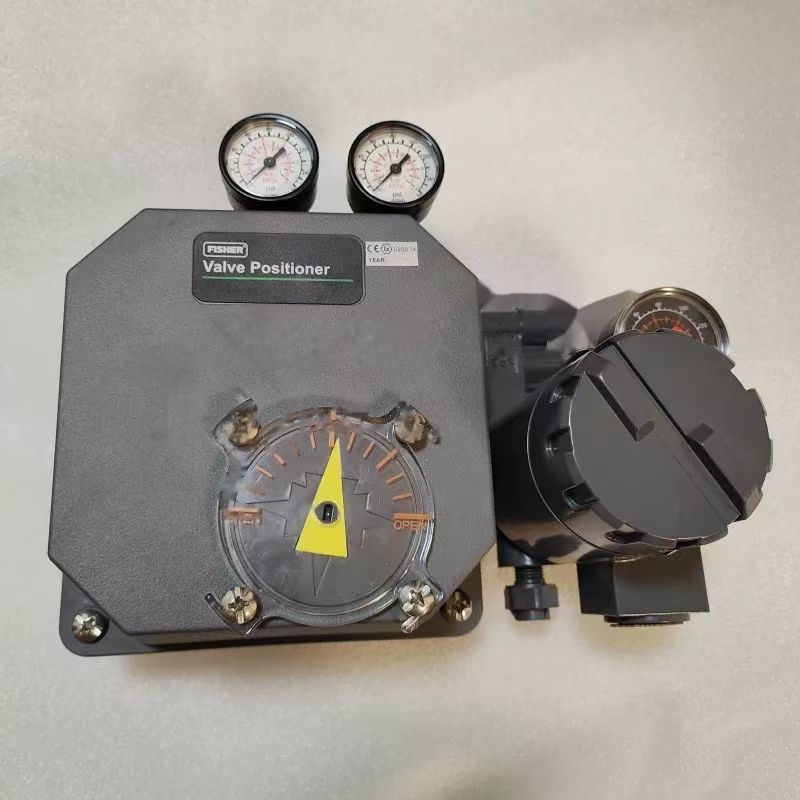

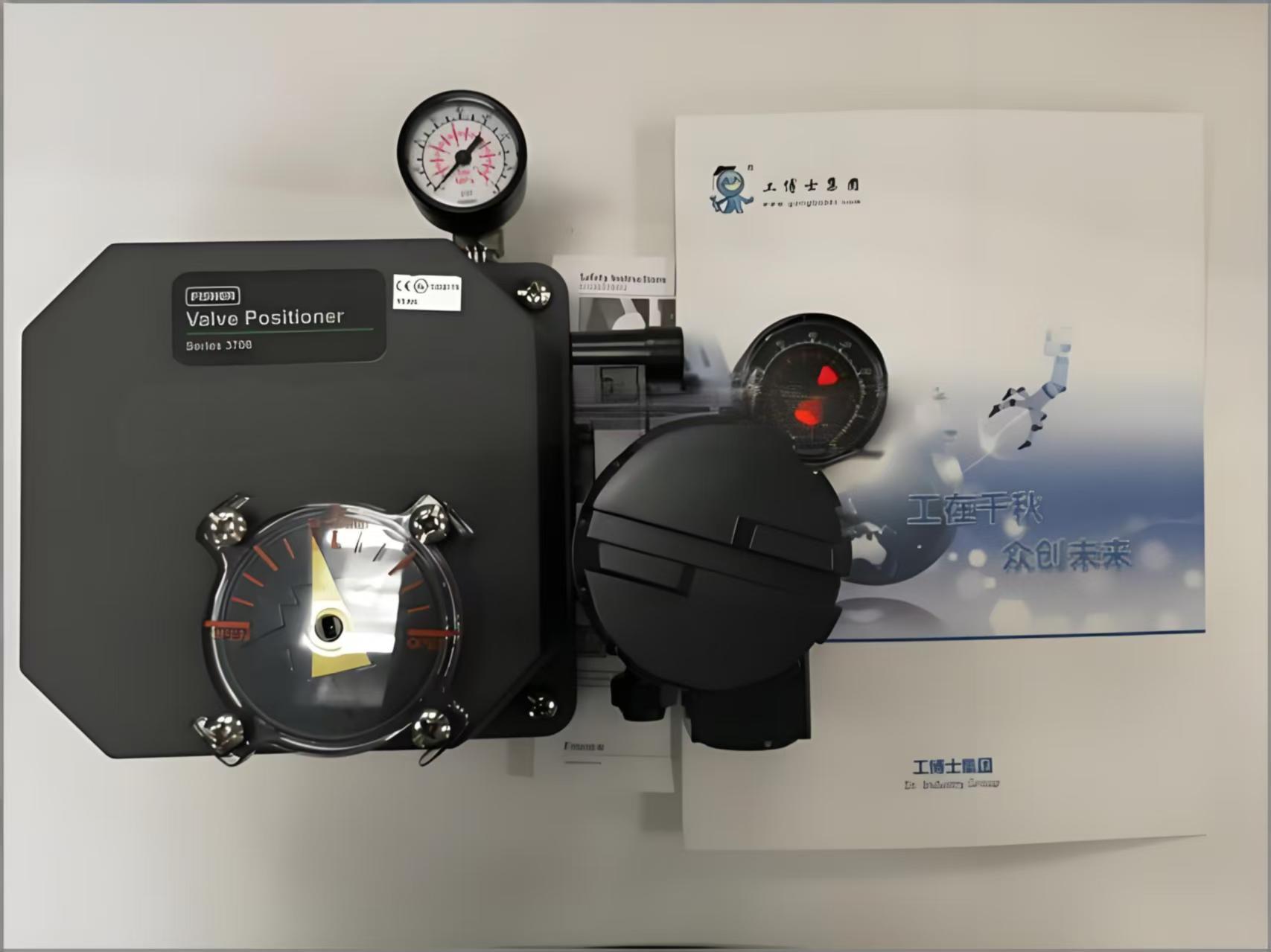

Fisher 3720 Serie Elektro-Pneumatischer Stellungsregler 4-20mA für Regelventile

Produktübersicht

Der Fisher 3720 ist ein elektropneumatischer Stellungsregler, der für den Einsatz mit Membran- oder Kolben-Drehantrieben entwickelt wurde. Er besteht aus einem pneumatischen Stellungsregler 3710, kombiniert mit einem elektropneumatischen Wandler 3722. Der Wandler empfängt ein Eingangssignal von 4-20 mA DC und erzeugt einen proportionalen pneumatischen Ausgang (0,2 bis 1,0 bar / 3 bis 15 psig), der die pneumatische Stellungsreglerstufe antreibt.

Der 3720 kann in einfach- oder doppeltwirkenden Konfigurationen eingesetzt werden. Die Wirkungsweise kann im Feld zwischen direkt und umgekehrt umgeschaltet werden. Null- und Spannen-Einstellungen erfolgen manuell und werkzeuglos. Die modulare Bauweise ermöglicht die Umwandlung eines pneumatischen Stellungsreglers 3710 in eine elektropneumatische Einheit 3720 durch Hinzufügen des Wandlers 3722.

Der Stellungsregler verwendet bewährte Spulenschiebertechnologie für präzise, schnell reagierende Leistung mit hoher Lebensdauer. Er widersteht starken Anlagenvibrationen. Gehäuse, Komponenten und Dichtungsmaterialien sind für raue Umgebungen ausgewählt, mit Aluminiumdruckgusslegierungen mit geringem Kupfergehalt für Korrosionsbeständigkeit. Die Stellungsregler-Entlüftungsluft reinigt die internen Teile. Mit EPDM-O-Ringen und Membran des Eingangmoduls kann der 3720 in Tieftemperatur- und Hochtemperaturanwendungen sowie in der Lebensmittel- und Getränke-, Pharma- und Tabakverarbeitung eingesetzt werden, wo spezielle Materialien erforderlich sind.

Technische Spezifikationen

Anwendungsindustrie

Der Fisher 3720 wird in der allgemeinen industriellen Prozesssteuerung eingesetzt, einschließlich der chemischen Verarbeitung, Energieerzeugung, Zellstoff und Papier sowie anderer Industrien, die eine zuverlässige Positionierung von Drehventilen erfordern. Mit EPDM-Dichtungen kann er auch in der Lebensmittel- und Getränke-, Pharma- und Tabakverarbeitung eingesetzt werden. Er ist sowohl für einfach- als auch für doppeltwirkende Drehantriebe geeignet.

Häufige Probleme

• Kein Ausgangssignal bei vorhandenem Eingang: Düse auf Verstopfung prüfen. Düse reinigen. Versorgungsdruck prüfen.

• Langsame oder abnormale Ausgangsdrücke: Prüfen, ob der Versorgungsdruck innerhalb der Spezifikation liegt. Pneumatikverstärker und Düsen-/Flapper-Baugruppe prüfen.

• Schlechte lineare Reaktion: Nullpunkt-Feder-Einstellung prüfen. Die Nullpunkt-Feder hat einen begrenzten linearen Arbeitsbereich. Position des Spannen-Einstellmechanismus prüfen.

• Stellungsregler reagiert nicht: Versorgungsdruck und pneumatische Anschlüsse überprüfen. Prüfen, ob der Wandler das 4-20 mA Signal empfängt.

• Luftleckage: O-Ringe, Dichtungen und Membran auf Verschleiß prüfen. Bei Bedarf ersetzen.

Ersatzmodelle

Der Fisher 3720 ist eine ausgereifte elektropneumatische Stellungsreglerplattform. Für moderne digitale Kommunikation und erweiterte Diagnostik sind die digitalen Ventilsteuerungen Fisher DVC6200 oder DVC2000 die Alternativen der aktuellen Generation. Für bestehende Installationen dient der 3720 als direkter Ersatz für den pneumatischen Stellungsregler 3710, wenn ein elektrischer Eingang erforderlich ist. Für herstellerübergreifende Alternativen prüfen Sie vor der Bestellung die Kompatibilität von Antriebsmontage, Verfahrweg und Eingangssignal.
