Spirax Sarco SP7-Serie Smart Valve Positioner HART für Steuerventile

Produktübersicht

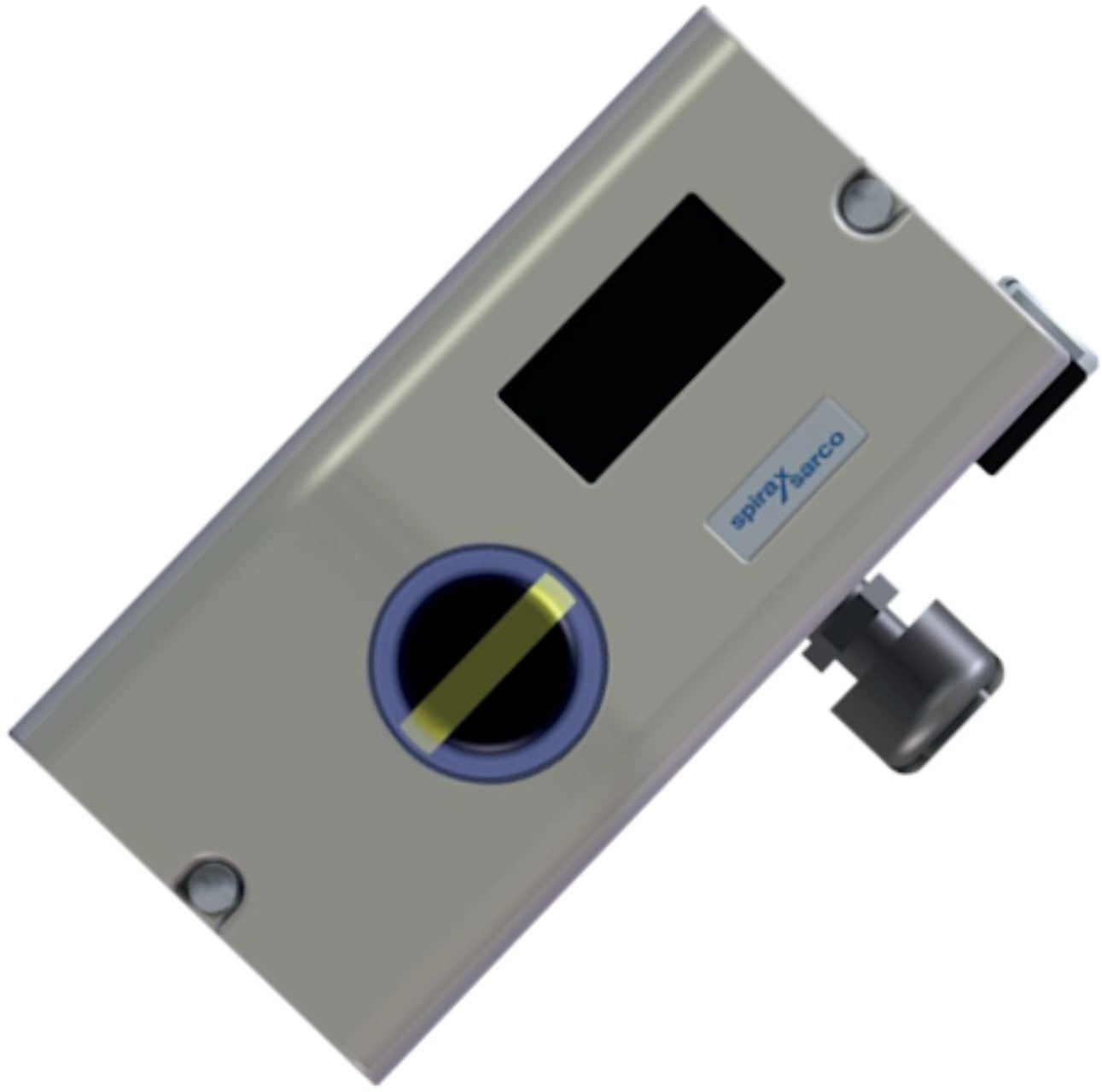

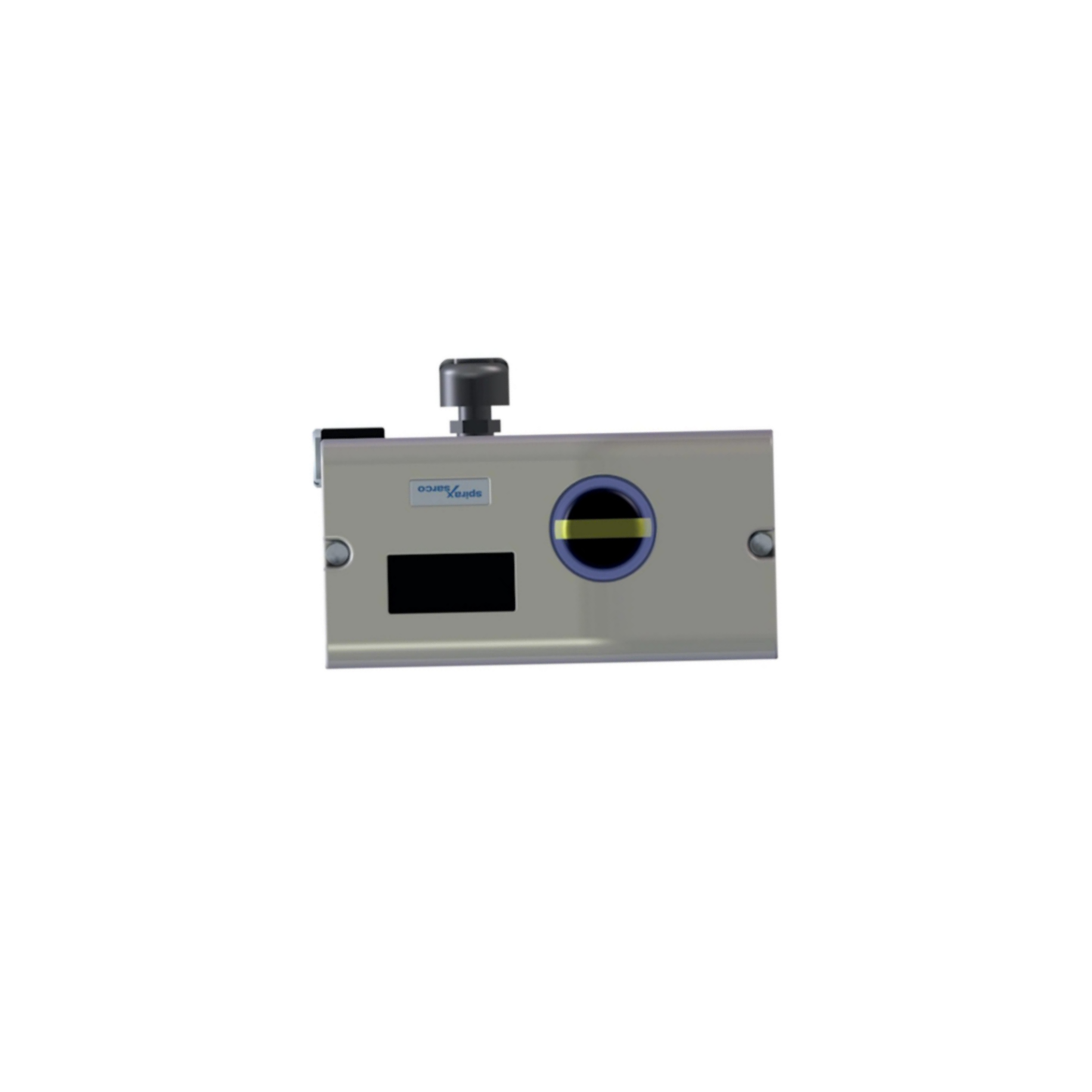

Der Spirax Sarco SP7 ist ein intelligenter, elektronisch konfigurierbarer elektropneumatischer Ventilpositionierer, der für die Montage auf pneumatischen linearen oder rotierenden Aktoren konzipiert wurde, die der NAMUR entsprechen.Es gewährleistet eine exakte Verhältnismäßigkeit zwischen dem Ventillauf und dem elektrischen Eingangssignal (mA) in den Positionierer.

Der SP7-1* ist mit einem für die Außeninstallation behandelten, gegossenen Aluminiumgehäuse ausgestattet und kann auf pneumatische Aktoren mit einer Drehzahl von -57 bis +57° oder einer linearen Drehzahl von -28 bis +28° montiert werden.Der Positionierer kann mit oder ohne Montagekit und mit oder ohne Druckmessblock geliefert werdenEs arbeitet mit einem Steuersignal in mA und einem Luftdruck von 1,4 bis 6 bar. Der Positionierer kann auch verwendet werden, um die Wirkung des Steuersignals umzukehren.

Der SP7-10 verfügt standardmäßig über eine lokale Kommunikationsoberfläche (LCI) mit einem optionalen HART-Kommunikationsmodul für die Kommunikation über das 20mA-Signal.Der SP7-11 bietet ein PROFIBUS PA-ModulEin digitaler Eingang kann Steuerungsfunktionen aktivieren und ein digitaler Ausgang kollektive Nachrichten (Alarme/Fehler) ausgeben.Der SP7 ist einer der energieeffizientesten Positionierer., mit einem maximalen Steady-State-Luftverbrauch von 0,015 SCFM, bis zu 50 mal effizienter als ähnliche elektropneumatische Positionierer.

Technische Spezifikation

Anwendungsindustrie

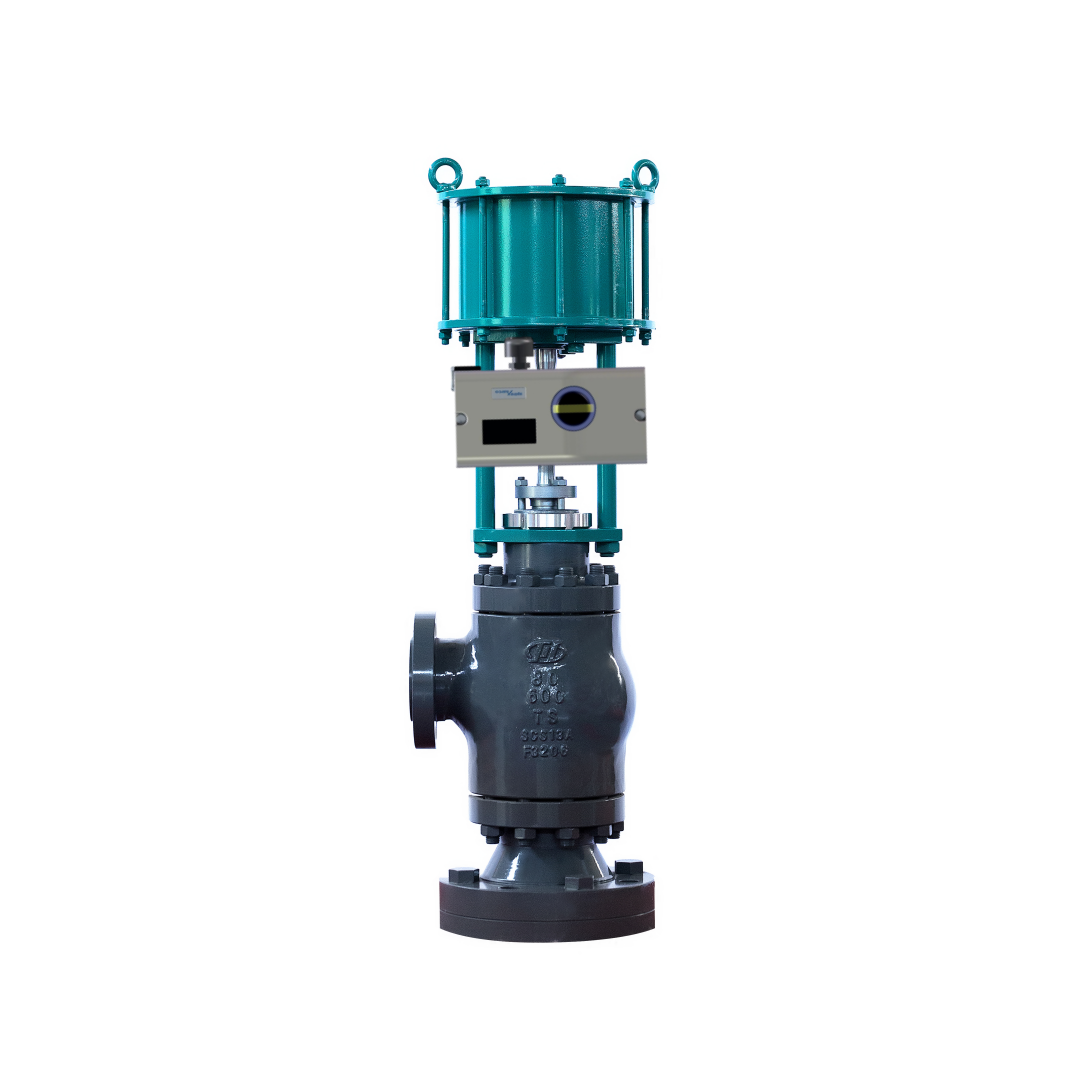

Der Spirax Sarco SP7 wird in Dampfsteuerungssystemen, Prozessheizung und -kühlung, Lebensmittel- und Getränkeversorgern, pharmazeutischem sauberem Dampf und allgemeiner industrieller Ventilsteuerung eingesetzt.Es eignet sich für Anwendungen, bei denen eine zuverlässige digitale Positionierung und Energieeffizienz unerlässlich sind. Der Positionierer kann mit jedem Aktoren verwendet werden, der der NAMUR entspricht, einschließlich Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 und TN2000-Aktoren.

Häufige Probleme

• Positionierer reagiert nicht auf das Eingangssignal: Überprüfen Sie, ob der Luftdruck innerhalb von 1,4 bis 6 bar liegt. Überprüfen Sie, ob die pneumatischen Verbindungen sicher sind. Überprüfen Sie, ob die Luftqualität der ISO 8573-1:2010 Klasse 3 entspricht:3:3.

• Die Ventilposition entspricht nicht dem Eingangssignal.: Überprüfen Sie die Einstellung der charakteristischen Kurve, überprüfen Sie, ob die Betriebsrichtung korrekt eingestellt ist, kalibrieren Sie den Nullpunkt neu.

• langsame VentilantwortÜberprüfen Sie, ob der Luftdruck und der Filter nicht eingeschränkt sind.

• Fehler 10 (Stromversorgung unterbrochen): Die Stromversorgung wurde für mindestens 20 ms unterbrochen. Der Aktor wird in die sichere Position gebracht. Nach ca. 5 Sekunden wird der Positionierer automatisch zurückgesetzt.

• ERROR 11 (RAM-Fehler): Der Aktor wird in die sichere Position gebracht. Nach ca. 5 Sekunden wird der Positionierer automatisch zurückgesetzt und der RAM wird neu initiiert.

• SENS_ERR (Positionssensor defekt)Der Positionssensor ist defekt.

• Alarm 1 (Leckage zwischen Positionierer und Aktor): Überprüfen Sie die Luftrohre und -befestigungen auf Lecks.

• Alarm 2 (Einstellpunktstrom außerhalb des Bereichs): Überprüfen Sie die Eingangssignalquelle und -verkabelung.

Ersatzmodelle

Der Spirax Sarco SP7 ist eine Plattform für intelligente Positionierer der aktuellen Generation.bietet fortschrittliche Ventildiagnostik mit langfristigen Datentrends, um die aktuelle Ventilleistung mit einem neuen Steuerventil zu vergleichen. Für alte Anlagen dient der SP7 als Upgrade von älteren Spirax Sarco EP5/EP6-Serie-Positionierern und nur pneumatischen Positionierern.Reisebereich, und Kommunikationsprotokoll vor der Bestellung.
