Samson 3725 Serie Kompakter elektropneumatischer Stellungsregler für Regelventile

Produktübersicht

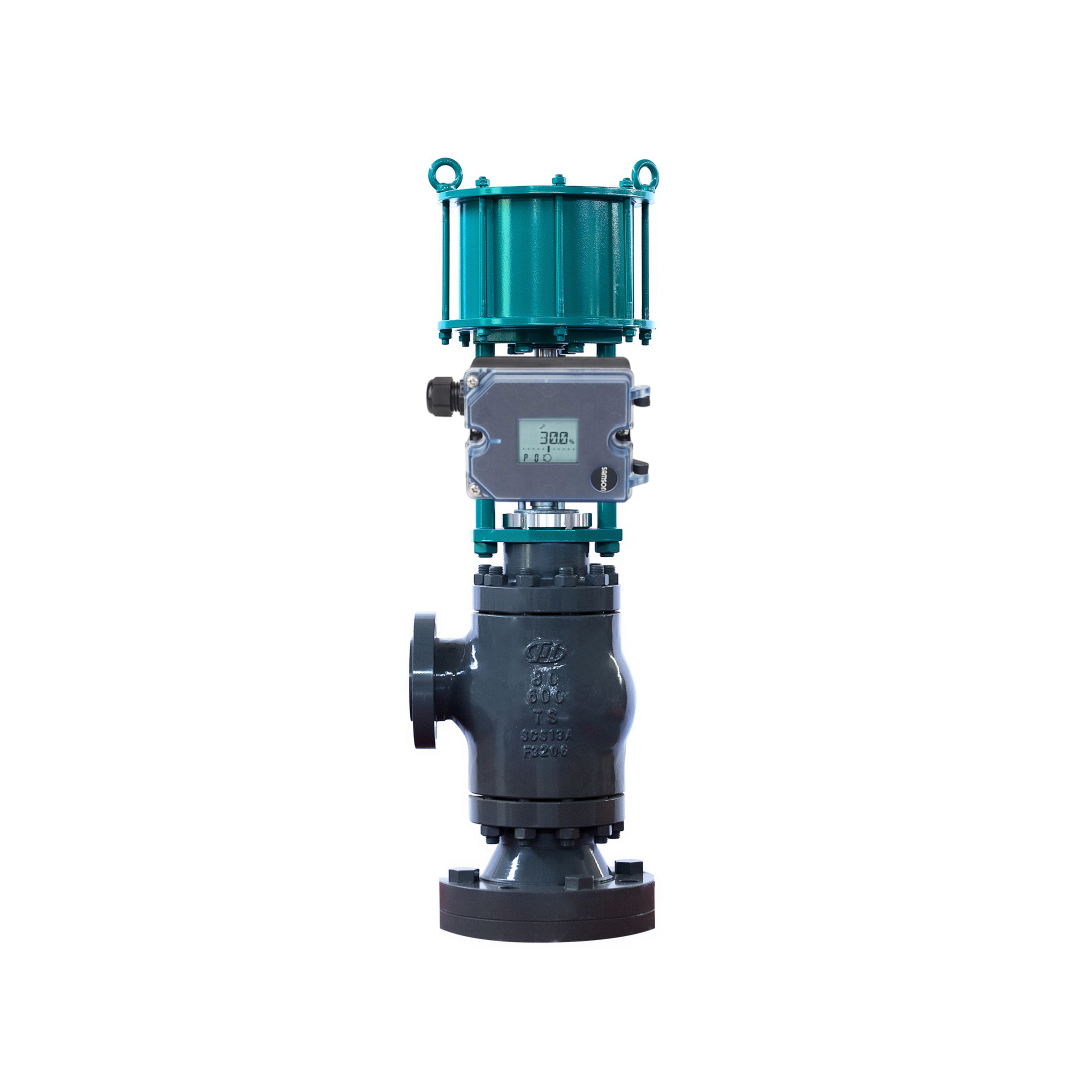

Der Samson 3725 ist ein kompakter, selbstkalibrierender elektropneumatischer Positionierer, der für die Befestigung an pneumatischen Kugeln und Drehventilen entwickelt wurde.Es ist ein einwirkender Positionierer, der das Eingangssteuerungssignal aus dem Steuerungssystem mit der tatsächlichen Ventilstammposition oder dem Öffnungswinkel vergleicht, gibt dann ein entsprechendes pneumatisches Signal an den Aktor aus.

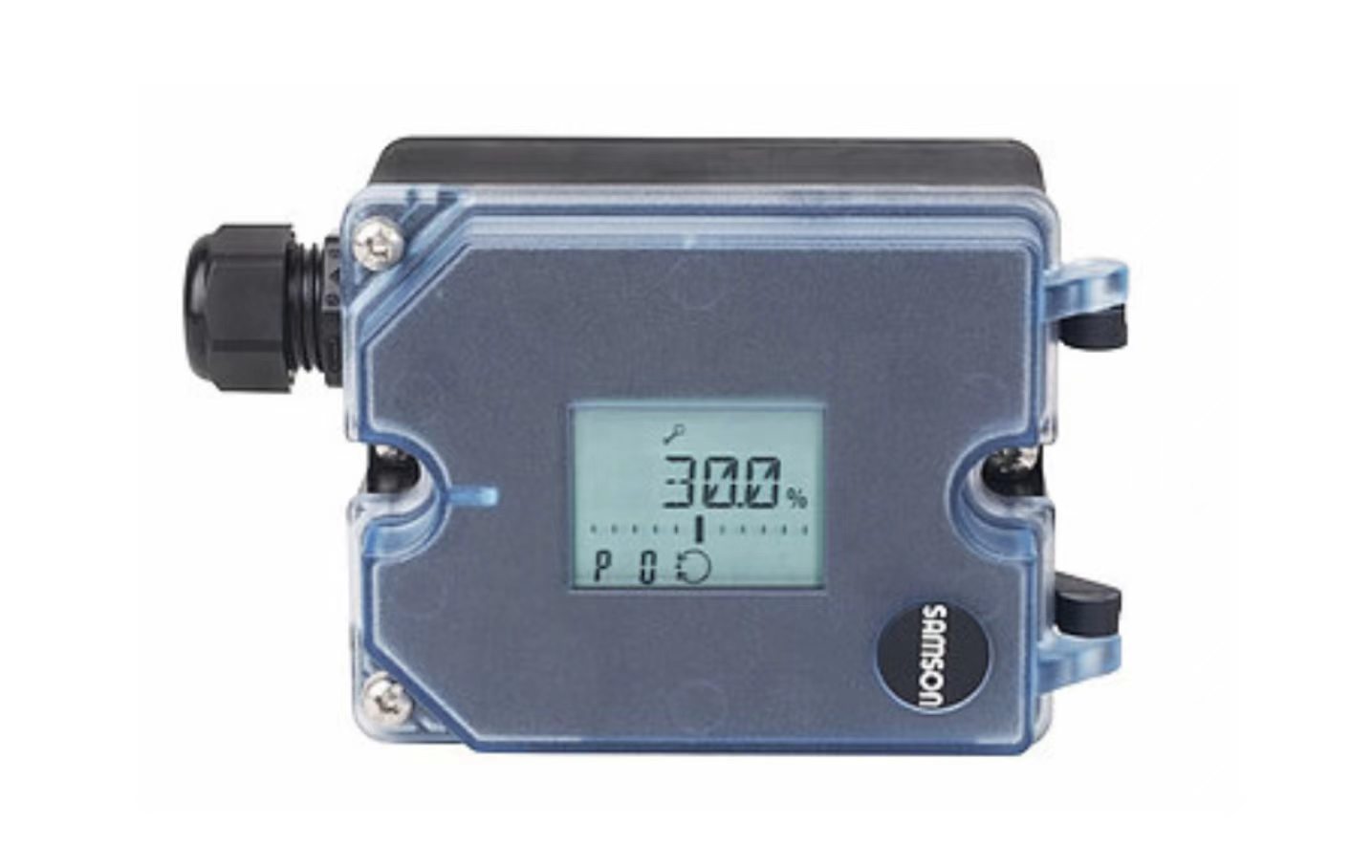

Das Gerät verfügt über berührungslose magnetoresistive Positionserkennung, so dass es keine mechanischen Verschleißteile im Rückkopplungsweg gibt.Die Bedienung ist intuitiv mit drei kapazitiven Tasten und einem LCD-Display, das dank einer wählbaren Leserichtung in jeder Montageposition abgelesen werden kannAlle Parameter werden in einem nicht flüchtigen EEPROM-Speicher für Stromausfallschutz gespeichert.

Der Positionierer bietet einen variablen automatischen Anlauf und vorgegebene Parameter bedeuten, dass nur von der Norm abweichende Werte angepasst werden müssen.und der Nullpunkt wird kontinuierlich überwacht.

Technische Spezifikation

Anwendungsindustrie

Der Samson 3725 wird in der chemischen und petrochemischen Verarbeitung, der Stromerzeugung und der allgemeinen industriellen Automatisierung eingesetzt.einfacher BetriebDer Positionierer ist für den universellen Einsatz an linearen und rotierenden Aktoren entwickelt worden.

Häufige Probleme

• Positionierer reagiert nicht auf das EingangssignalÜberprüfen Sie, ob die pneumatischen Anschlüsse sicher sind.

• Die Ventilposition entspricht nicht dem Eingangssignal.: Überprüfen Sie die Einstellung der charakteristischen Kurve, überprüfen Sie, ob die Betriebsrichtung korrekt eingestellt ist, kalibrieren Sie den Nullpunkt neu.

• Unregelmäßiger Betrieb oder Schwingungen: Überprüfung auf Luftlecks in Rohren und Armaturen; Überprüfung auf übermäßige Reibung in der Ventilverpackung oder im Aktor.

• Fehler bei der Kalibrierung des NullpunktsDer Nullpunkt ist außerhalb der Reichweite, überprüfen Sie die Montage und stellen Sie den Nullpunkt neu ein.

• Fehler bei der InitialisierungÜberprüfen Sie, ob das Ventil nicht eingeklemmt ist.

Ersatzmodelle

Der Samson 3725 ist eine kompakte Positioner-Plattform. Der TROVIS 3730-1 ist ein direkter Ersatz mit HART-Kommunikation und verbesserten Funktionen.Der Typ 3724 ist auch als Alternative in derselben Serie erhältlich- Bei alternativen Anbietern überprüfen Sie vor der Bestellung die Anbringung des Aktoren, die Reichweite und das Kommunikationsprotokoll.
