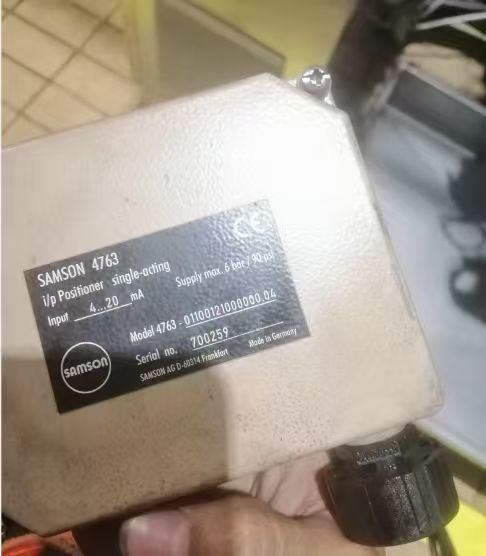

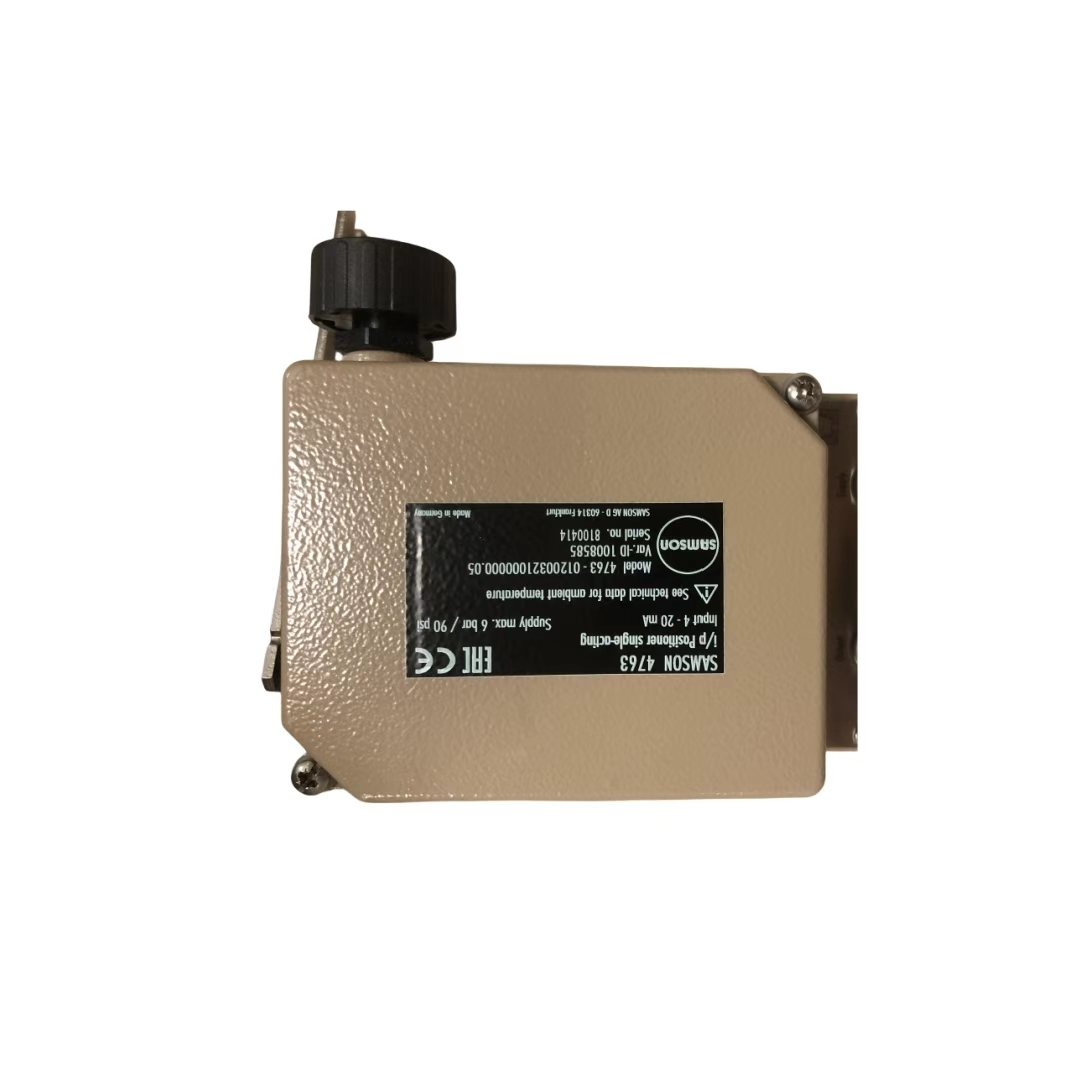

Samson 4763 Reihe Elektropneumatischer Positionierer 4-20mA für Steuerventile

Produktübersicht

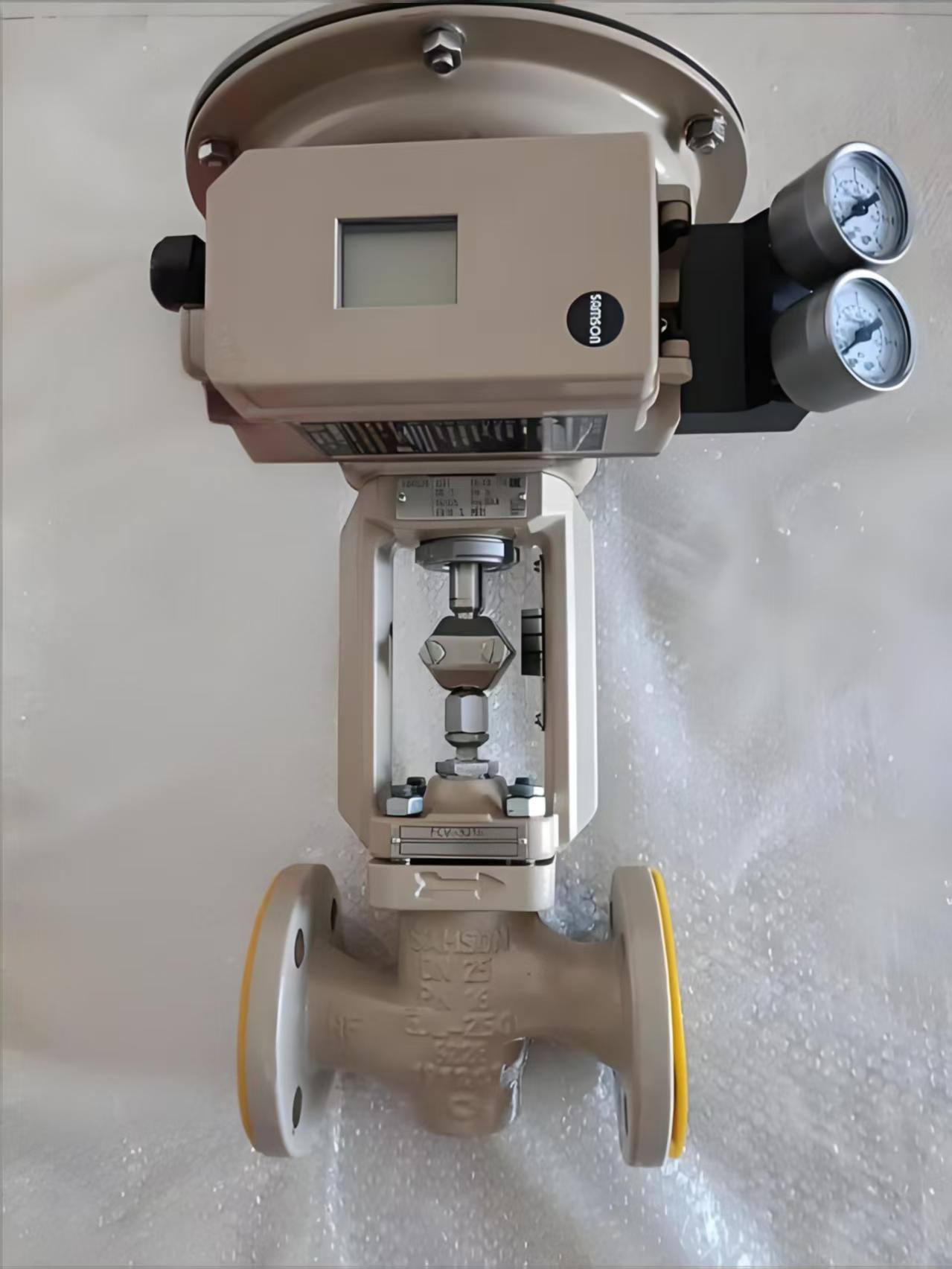

Der Samson 4763 ist ein elektropneumatischer Positionierer, der für die Befestigung an pneumatischen Steuerventilen entwickelt wurde.Es ist ein einwirkender Positionierer, der das Eingangssteuerungssignal aus dem Steuerungssystem mit der tatsächlichen Ventilstammposition vergleicht, gibt dann ein entsprechendes pneumatisches Signal an den Aktor aus.

Der Positionierer ist kompakt und wartungsarm, mit einem Druckguss-Aluminiumgehäuse. Er kann in jeder Position montiert werden und ist unempfindlich gegenüber mechanischen Vibrationen. Die Betriebsrichtung ist reversibel,und die Einheit bietet eine ausgezeichnete dynamische Reaktion für den normalen und geteilten BetriebDas verstellbare Proportionsband (P-Band) und die verstellbare Luftleistung ermöglichen eine Feinabstimmung für bestimmte Anwendungen.

Der 4763 akzeptiert ein elektrisches Eingangssignal von 4-20mA oder 1-5mA. Er verwendet ein Flapper-Düsen-System, das nach dem Kraft-Gleichgewicht-Prinzip arbeitet. Alle Parameter sind konfigurierbar.Die Einheit ist mit optionalen Druckmessgeräten zur Überwachung des Luftzufuhr- und Signaldrucks erhältlich.

Technische Spezifikation

Anwendungsindustrie

Der Samson 4763 wird in der chemischen und petrochemischen Verarbeitung, der Stromerzeugung, der Zellstoff- und Papierindustrie sowie in der allgemeinen industriellen Automatisierung eingesetzt.Es eignet sich für Drosselungsdienste und Anwendungen, bei denen eine präzise Ventilposition erforderlich istDas kompakte Design und die Schwingungsbeständigkeit machen es für anspruchsvolle Prozessumgebungen geeignet.

Häufige Probleme

• Positionierer reagiert nicht auf das Eingangssignal: Überprüfen Sie, ob der Versorgungsdruck innerhalb von 1,4 bis 6 bar liegt. Überprüfen Sie, ob die pneumatischen Verbindungen sicher sind. Überprüfen Sie, ob die Düse nicht verstopft ist.

• Die Ventilposition entspricht nicht dem Eingangssignal.: Überprüfen Sie die Einstellung des Proportionsbandes (P-Band). Überprüfen Sie, ob die Betriebsrichtung (direkt oder rückwärts) korrekt eingestellt ist. Kalibrieren Sie den Nullpunkt neu.

• Unregelmäßiger Betrieb oder Schwingungen: Überprüfen Sie, ob Luftlecks in Schläuchen und Armaturen vorhanden sind. Überprüfen Sie, ob die Ventilverpackung oder der Ventilator übermäßig reibungsbedingt ist. Überprüfen Sie, ob die Einstellung der Ausgangsluftkapazität angemessen ist.

• Fehler bei der Kalibrierung des NullpunktsDer Nullpunkt ist außerhalb der Reichweite, überprüfen Sie die Montage und stellen Sie den Nullpunkt neu ein.

• Niedriger Versorgungsdruck: Überprüfen Sie, ob der Versorgungsdruck den Mindestanforderungen von 1,4 bar entspricht.

Ersatzmodelle

Der Samsung 4763 wird in naher Zukunft eingestellt. Der direkte Ersatz ist der TROVIS 3730-1, der Smart Positioner der nächsten Generation mit HART-Kommunikation und verbesserten Funktionen.Der Typ 3767 ist auch als Alternative erhältlichDie 4763 ist ein Vorgänger der 3730er Serie und verfügt über eine ähnliche Montage-Kompatibilität.und Kommunikationsprotokoll vor der Bestellung.
