Neles ND7000-Serie Intelligenter Ventilregler HART 4-20mA für Steuerventile

Produktübersicht

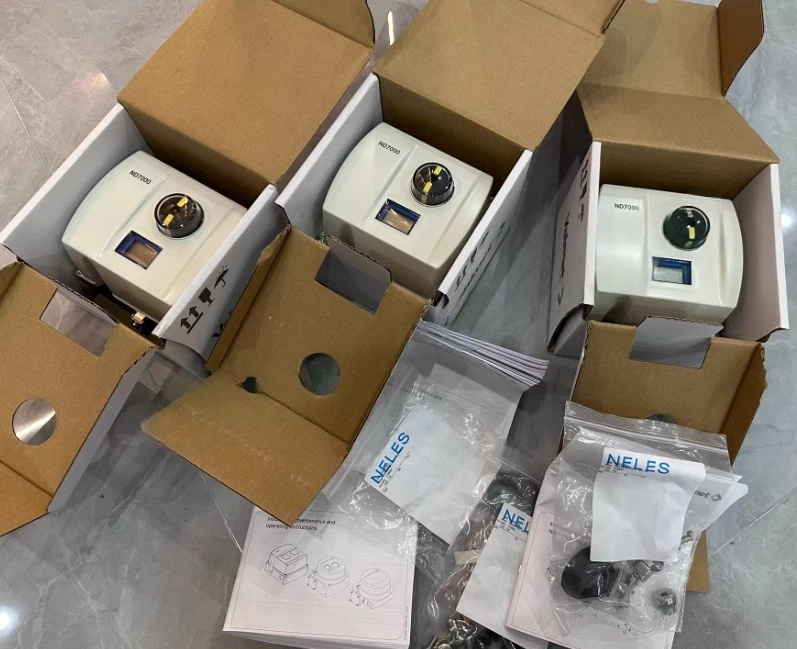

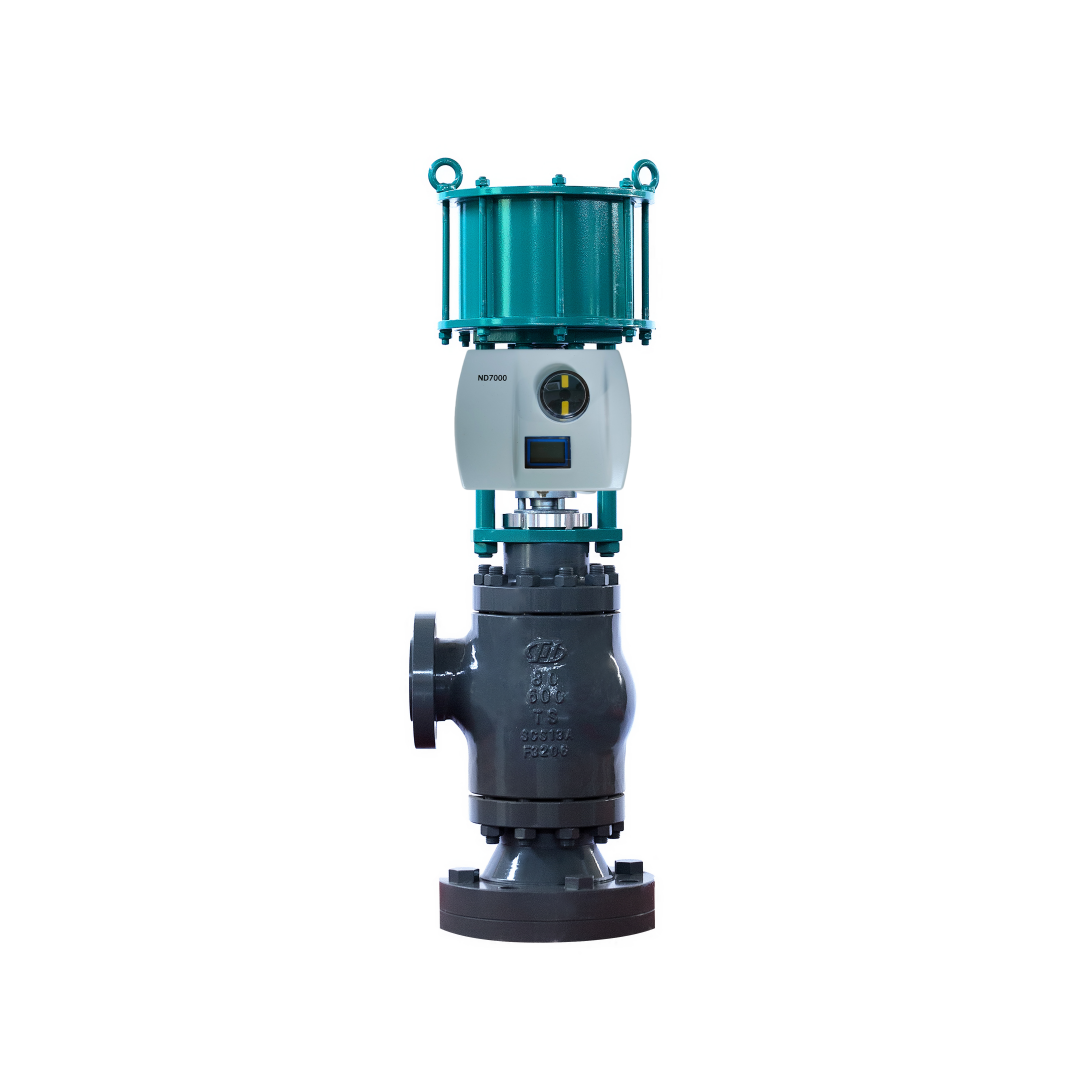

Der Neles ND7000 ist ein intelligenter Ventilregler auf Mikrocontrollerbasis, der für den Betrieb an jedem Stellventilaktuator und in allen Industriezweigen konzipiert ist. Es handelt sich um ein 4-20mA-gesteuertes Gerät, das kontinuierlich das eingehende Steuersignal mit der tatsächlichen Ventilposition vergleicht und den Aktuator entsprechend einstellt. Der ND7000 ist ein intelligenter, zuverlässiger und zukunftssicherer Stellungsregler mit lebenslangem Support.

Das Gerät verwendet eine berührungslose Ventilpositionsmessung, sodass keine mechanisch verschleißenden Teile im Rückkopplungspfad vorhanden sind. Es unterstützt sowohl Dreh- als auch Linearmessventile, und dasselbe Gerät kann für einfach- und doppeltwirkende Aktuatoren verwendet werden. Die Inbetriebnahme ist einfach über die lokale Benutzeroberfläche (LUI) oder die Fernkonfiguration DTM/EDD. Eine 1-Punkt-Kalibrierungsfunktion ermöglicht die Installation an Ventilen, die sich im Prozess befinden, ohne den Betrieb zu stören.

Der ND7000 ist von TÜV nach IEC 61508 SIL 2 zertifiziert. Er verfügt über grundlegende Gerätediagnosen, einschließlich Selbstdiagnose, Abweichungstrend, Zähler und erweiterte Offline-Tests. Das Gerät ist für den Betrieb unter rauen Umgebungsbedingungen ausgelegt und verfügt über ein robustes modulares Design, ausgezeichnete Temperatureigenschaften sowie Vibrations- und Stoßfestigkeit.

Technische Spezifikationen

Anwendungsindustrie

Der Neles ND7000 wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Energieerzeugung, dem Bergbau und der allgemeinen industriellen Automatisierung eingesetzt. Das Gerät kann mit allen wichtigen DCS-Systemen integriert werden und unterstützt Montagekits für beliebige Aktuatoren von Drittanbietern. Es ist vollständig kompatibel mit Systemen und Geräten verschiedener Hersteller.

Häufige Probleme

• Eine Änderung des Ventilstellungs-Sollwerts hat keinen Einfluss auf die Aktuatorposition: Versorgungsdruck prüfen (möglicherweise zu niedrig), Spulventil klemmt, falsche Konfigurationsparameter, Aktuator oder Ventil blockiert, Signalkabel falsch angeschlossen oder Kalibrierung nicht durchgeführt.

• Aktuator fährt bei kleiner Änderung des Eingangssignals in die Endposition: Rohre zwischen Regler und Aktuator sind falsch. Parameter-Einstellungen PFA und ROT prüfen.

• Ungenaues Positionieren: Spulventil verschmutzt, zu hohe Aktuatorlast, zu niedriger Versorgungsdruck, Spul- oder Drucksensoren defekt oder Aktuatorleckage.

• Überschwingen oder zu langsames Positionieren: PERF-Wert ändern, Spulventil verschmutzt, Versorgungs-Luftrohr zu klein oder Versorgungs-Luftfilter verschmutzt.

Ersatzmodelle

Der Neles ND7000 ist eine ausgereifte intelligente Ventilregler-Plattform. Die ND9000-Serie ist das Upgrade der nächsten Generation mit verbesserter Diagnose und Feldbusoptionen. Der ND7000 dient als direkter Ersatz für ältere NE700/NP700 Stellungsregler. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Aktuatormontage, den Verfahrweg und das Kommunikationsprotokoll.
