Neles ND9000 Intelligent Valve Controller HART Feldbus für Steuerventile

Produktübersicht

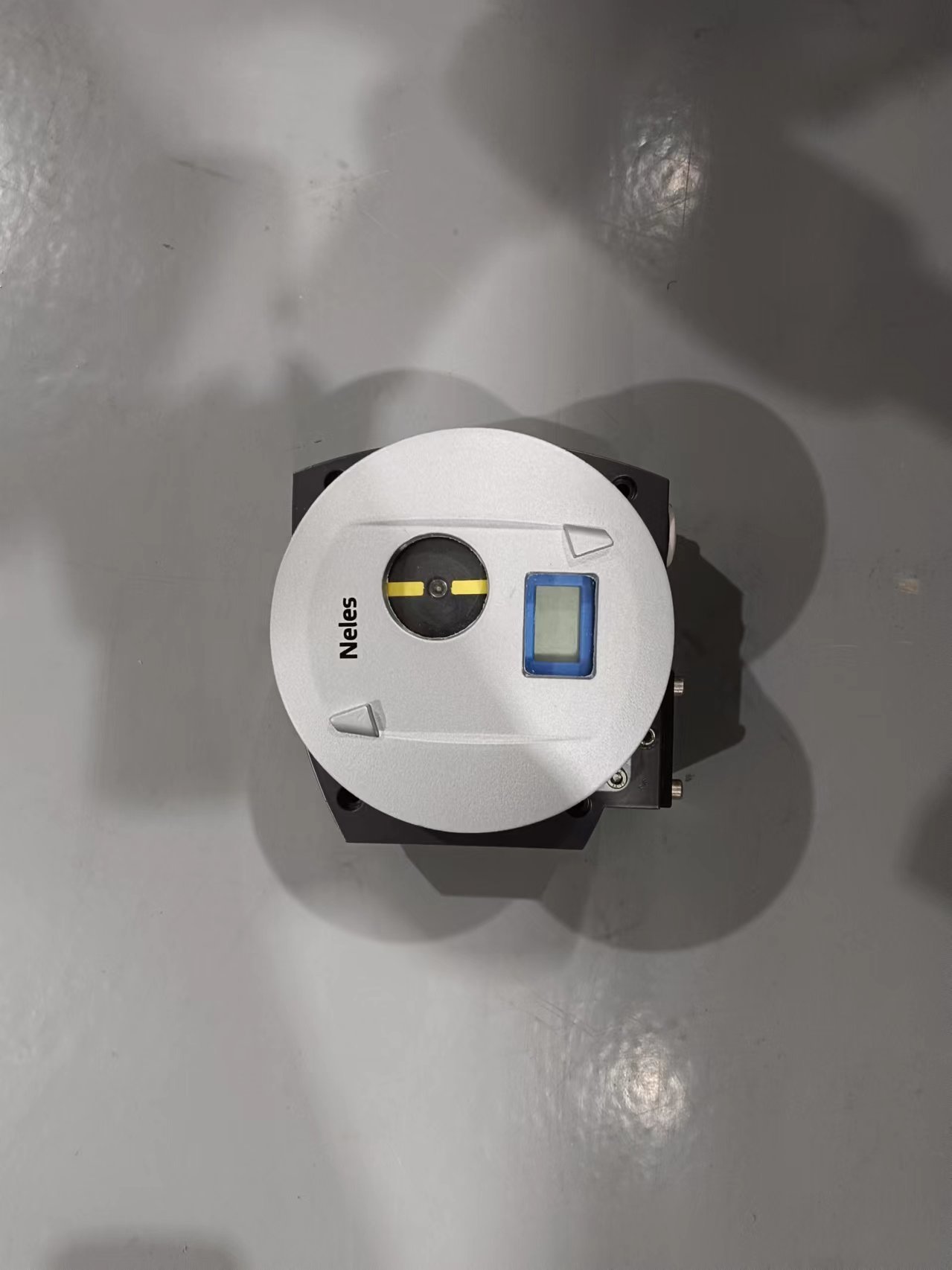

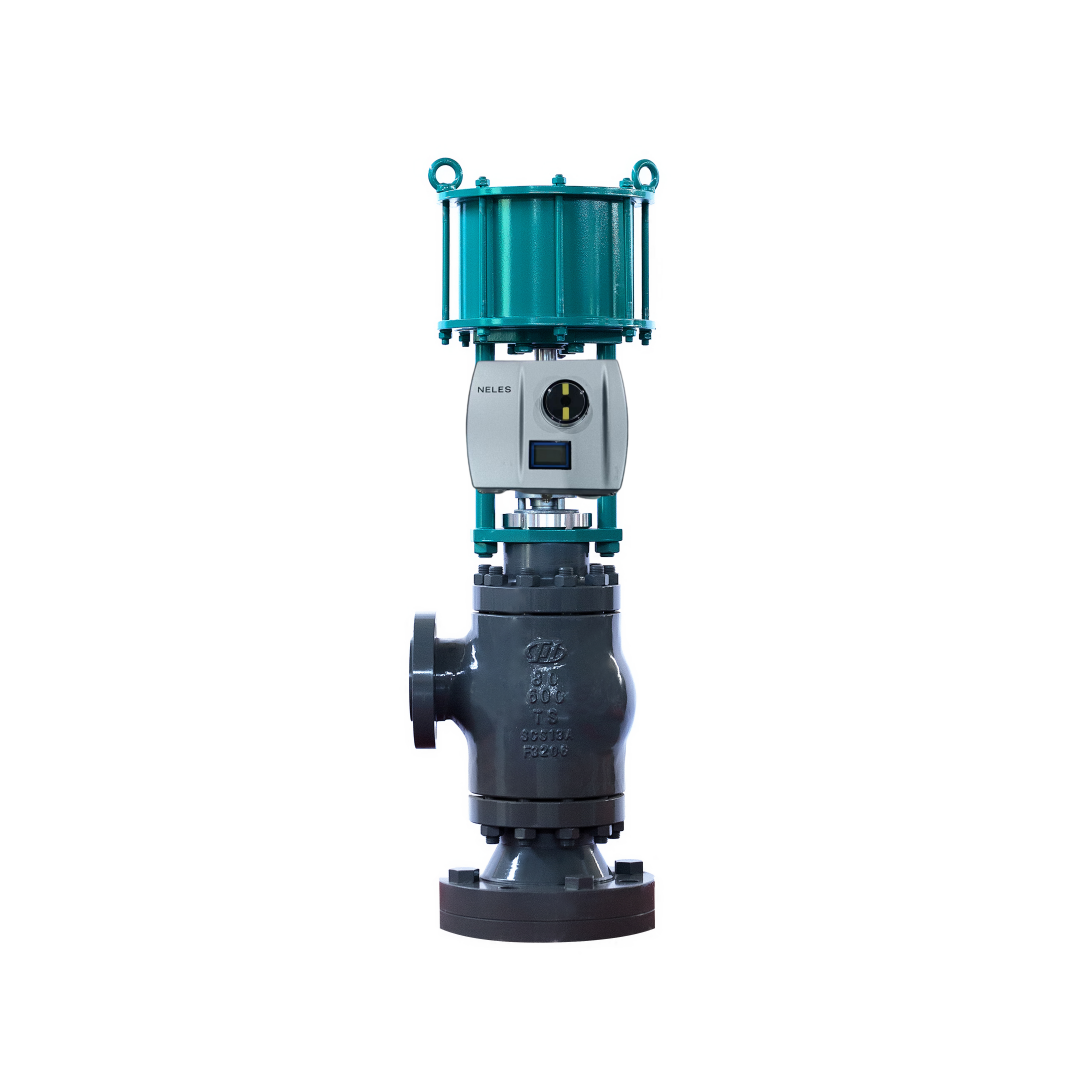

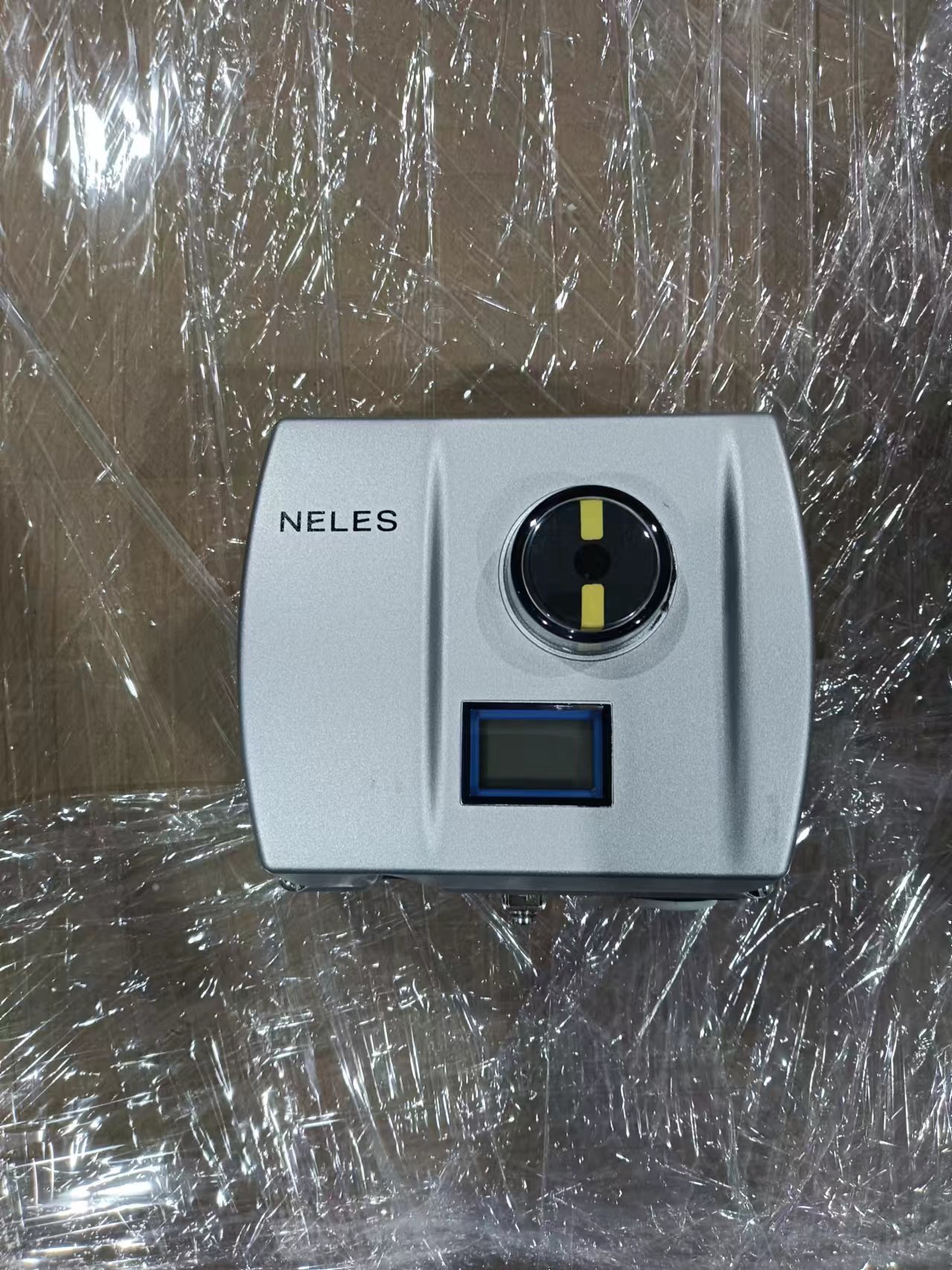

Der Neles ND9000 ist ein auf einem Mikrocontroller basierender intelligenter Ventilsteuergerät für die präzise Steuerung von pneumatischen Aktoren.Es handelt sich um ein 4-20mA- oder Feldbus-betriebenes Gerät, das das Eingangsbefehlssignal kontinuierlich mit der tatsächlichen Ventilposition vergleicht und den Aktor entsprechend einstelltDie ND9000 ist für jeden Steuerventilantrieb und in allen Industriezweigen ausgelegt.

Das Gerät verwendet kontaktlose Ventilstandsmessung, so dass es keine mechanischen Verschleißteile im Rückkopplungsweg gibt.und die gleiche Vorrichtung kann für einwirkende und zweifältige Aktoren verwendet werden. Die Inbetriebnahme ist einfach mit lokaler Benutzeroberfläche (LUI) oder Remote-DTM/EDD-Konfiguration. Eine 1-Punkte-Kalibrierungsfunktion ermöglicht die Installation auf Ventile, die in Betrieb sind, ohne störenden Betrieb.

Der ND9000 ist nach IEC 61508 vom TÜV als SIL 2 zertifiziert.und KommunikationsdiagnostikDas Gerät speichert bis zu 8000 Online-Alarme und Wartungs-Erinnerungen mit einer Datenspeicherung von 25 Jahren.und Verschleißzustand für die vorausschauende Wartung.

Technische Spezifikation

Anwendungsindustrie

Die Neles ND9000 wird in der Öl- und Gasindustrie, in der chemischen Verarbeitung, in der Stromerzeugung, in der Zellstoff- und Papierindustrie, im Bergbau und in der allgemeinen industriellen Automatisierung eingesetzt.Position der ReaktorventileDas Gerät kann mit allen wichtigen DCS-Systemen integriert werden und unterstützt Montage-Kits für alle Aktoren von Drittanbietern.Für Offshore-Anwendungen gibt es für die Marine zugelassene Versionen.

Häufige Probleme

• Kalibrierung fehlgeschlagen, da die Ventilposition außerhalb der Reichweite liegt: Überprüfen Sie den Luftzufuhrdruck. Bei Doppelwirkungsantriebsgeräten legen Sie den Druck etwa 10 PSI unter den erwarteten Mindestzufuhrdruck. Bei Einwirkungsantriebsgeräten überschreiten Sie nicht den Nenndruck des Antriebes.Überprüfen Sie, ob der H-Clip auf dem Rückkopplungshebel ist Ebene, gerade und mit der Rückkopplungsschale ausgerichtet.

• ERR / Zu kurze Fahrt: Der Positionierer hat festgestellt, dass die physikalische Rückkopplungswinkeländerung des Wellenwalls während der Autotune-Anpassung nicht den elektrischen Mindestmessschwellenwert erreicht hat.

• ERR / Abweichung der Steuerung: Die Ventilposition weicht vom Einstellpunkt über die eingestellte Grenze hinaus ab.

• Warnung bei Jagddetektion: Ventilschwingung erkannt. Um das Ventil zu stabilisieren, ändern Sie das Leistungsniveau auf weniger aggressiv. Überprüfen Sie, ob die Spulenventilkapazität für den Aktor ausreichend ist.

• Positionskalibrierung fehlgeschlagen: Überprüfen Sie die Konfigurationsparameter und die Montage des Steuergeräts.

• Fehler beim Temperatursensor: Temperaturmessung fehlschlägt. Die Genauigkeit der Messungen wird verringert. Das ND-Gerät muss bei der nächsten Wartungsmöglichkeit ausgetauscht werden.

• Versorgungsdruck außerhalb der Grenzen: Der Versorgungsdruck wurde unter den angegebenen Betriebsbedingungen überschritten.

Ersatzmodelle

Die Neles ND9000 ist eine ausgereifte intelligente Ventilsteuerplattform.Die Positioniergeräte der ND7000-Serie sind direkte Vorgänger der ND9000 und dienen als funktionelles Upgrade mit verbesserter Diagnostik und Feldbusoptionen.Die ND9103HX8T und ND9106HX8T sind spezifische Modellvarianten der ND9000-Serie, die eine verbesserte Explosionssicherheitszertifizierung bieten.Reisebereich, und Kommunikationsprotokoll vor der Bestellung.
