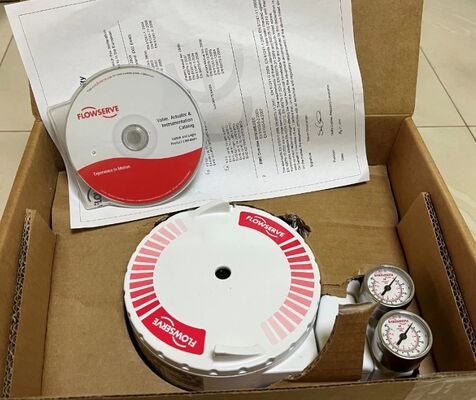

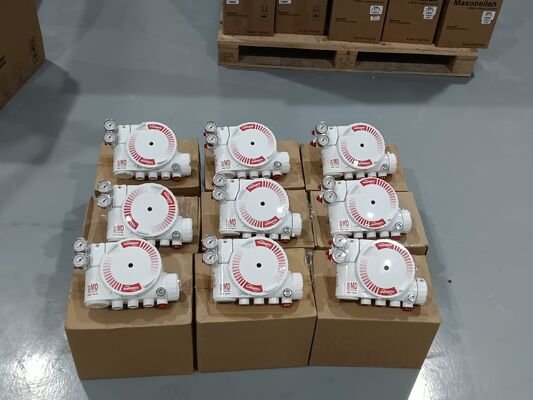

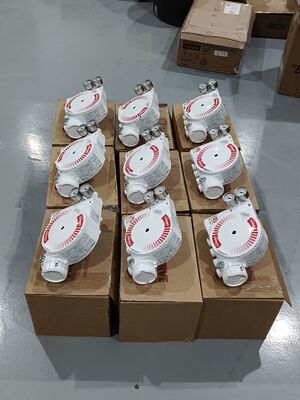

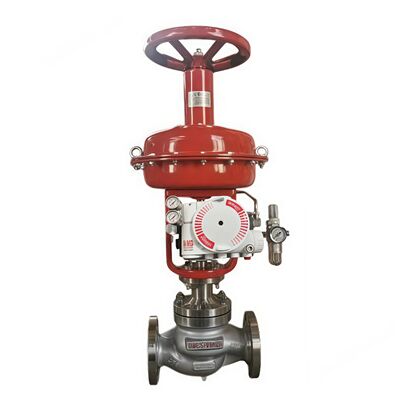

Flowserve Logix 3200MD Digital Valve Positioner HART 5 4-20mA für Steuerventile

Produktübersicht

Der Flowserve Logix 3200MD ist ein digitaler HART-Ventilpositionierer, der hochmoderne Piezotechnologie verwendet, um eine überlegene Leistung und Zuverlässigkeit zu bieten.Digitale Eingangsventilpositionierer mit 4-20mA, der einen Aktor/Ventil anhand eines analogen Eingangssignals betreibt.

Der 3200MD kann leicht mit den lokalen Tasten, dem HART Handheld und der SoftTools-Software konfiguriert werden.und automatische Abstimmung mit dynamischer GewinnwahlDer Positionierer nutzt HART 5 zur Kommunikation.

Das Gerät unterstützt sowohl Doppel- als auch Einwirkungsantriebe für lineare und rotierende Befestigungen.Die Explosionssicherheit des Gehäuses ist Klasse I Abteilung 1 Gruppen B-D, Ex d IIB+H2, AEx d IIB+H2.

Technische Spezifikation

Anwendungsindustrie

Der Flowserve Logix 3200MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasserbehandlung und der Pharmaindustrie eingesetzt.Position der Reaktorventile, Turbinen-Bypass-Automatisierung und Strömungsregelung in Anlagen.

Häufige Probleme

• Keine LED blinkt: Der Strom ist unter 3,6 mA oder die Polarität der Verkabelung ist falsch.

• Unregelmäßige Kommunikation: HART-Signalprobleme. Überprüfen Sie, ob die Bandbreite der aktuellen Quelle auf 25Hz begrenzt ist. Überprüfen Sie die Kabellange und Impedanz. Verwenden Sie eine kompatible intrinsische Sicherheitsbarriere.

• Einheit reagiert nicht auf analoge Befehle: Das Gerät befindet sich im digitalen Befehlmodus oder es ist ein Kalibrierfehler aufgetreten.

• Ventilstandsmessung nicht erwartet: Positionssensor nicht in 180 Grad angebracht, Schlag nicht kalibriert oder MPC aktiv. Neupositionssensor. Kalibrieren Schlag.

• Vollgeöffnet oder geschlossen angetrieben: Schlag nicht kalibriert, Hall-Sensor-Innenschleife nicht angeschlossen, falsche Luftwirkung eingestellt, oder Rohr umgekehrt. Kalibrieren Schlag. Prüfen Sie Hardwareverbindungen.

• Notwendige Reibungskalibration: Keine Reibungskalibrierung seit dem Werksreset durchgeführt.

Ersatzmodelle

Die Flowserve Logix 3200MD ist eine ausgereifte digitale Positionierungsplattform. Für Anwendungen, die zusätzliche Sicherheitsintegrität erfordern, bietet die Logix 3200MD+-Variante erweiterte Funktionen.,Der Logix 3800 ist ein alternatives Modell innerhalb derselben Produktfamilie.
