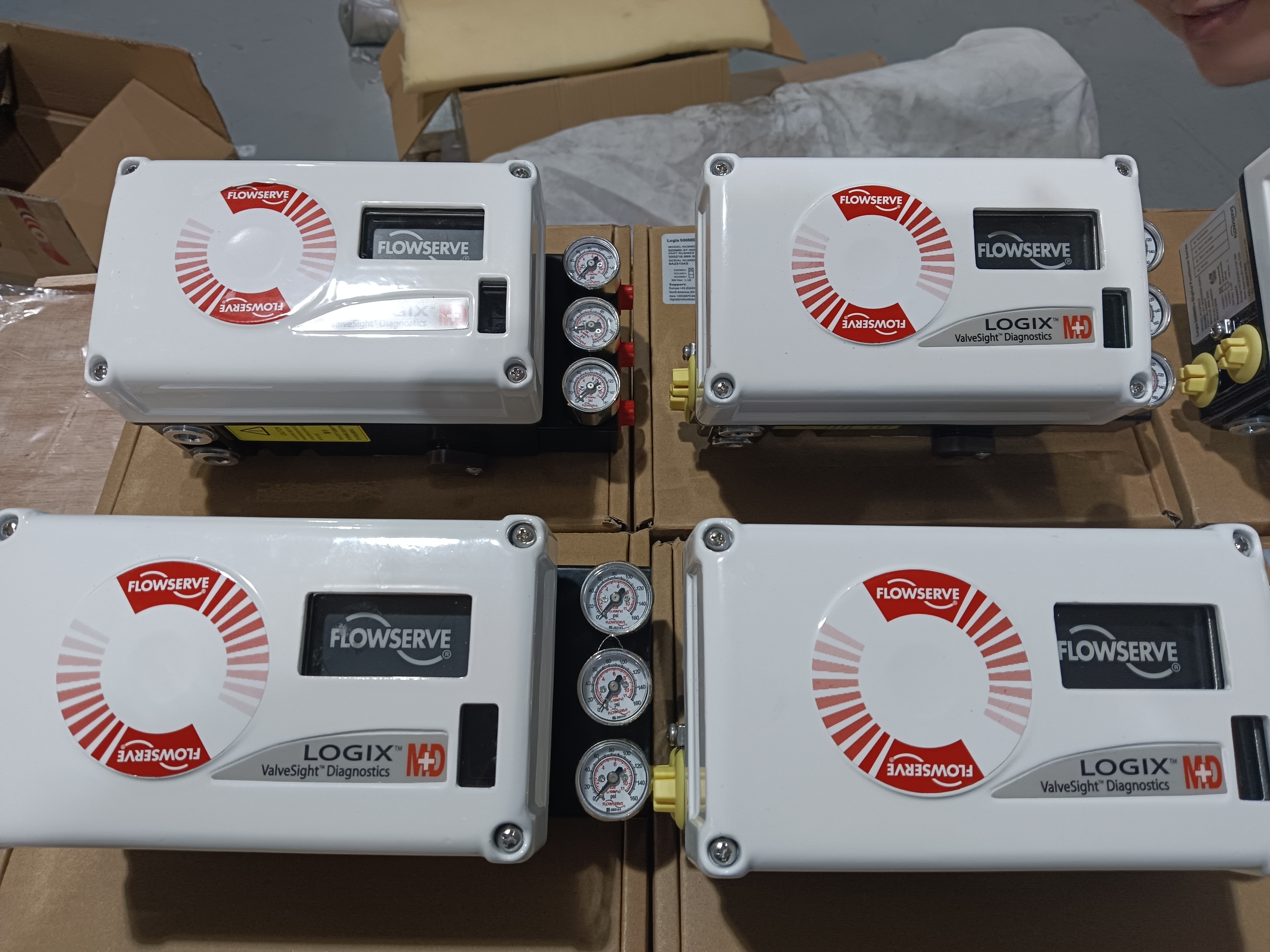

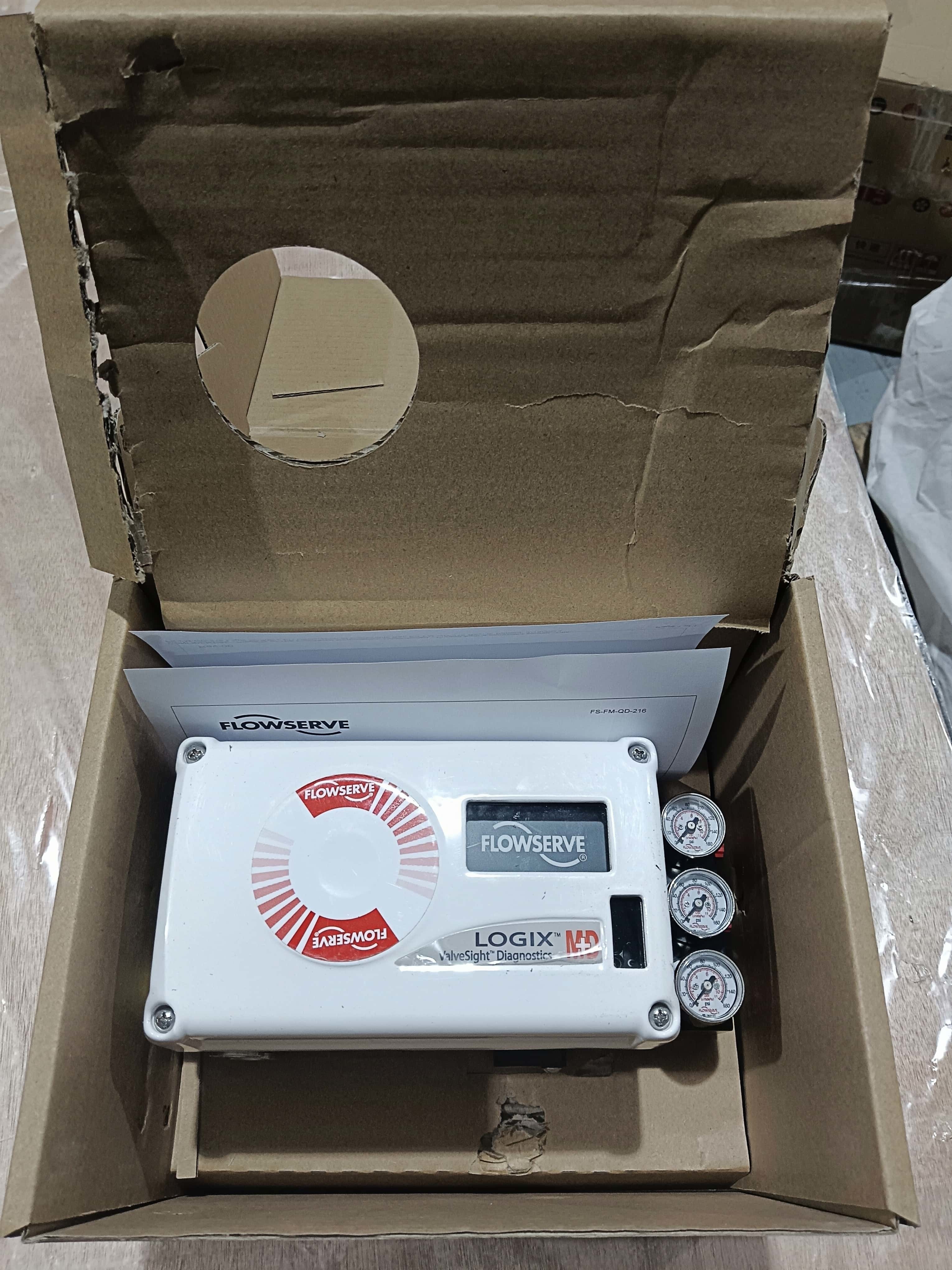

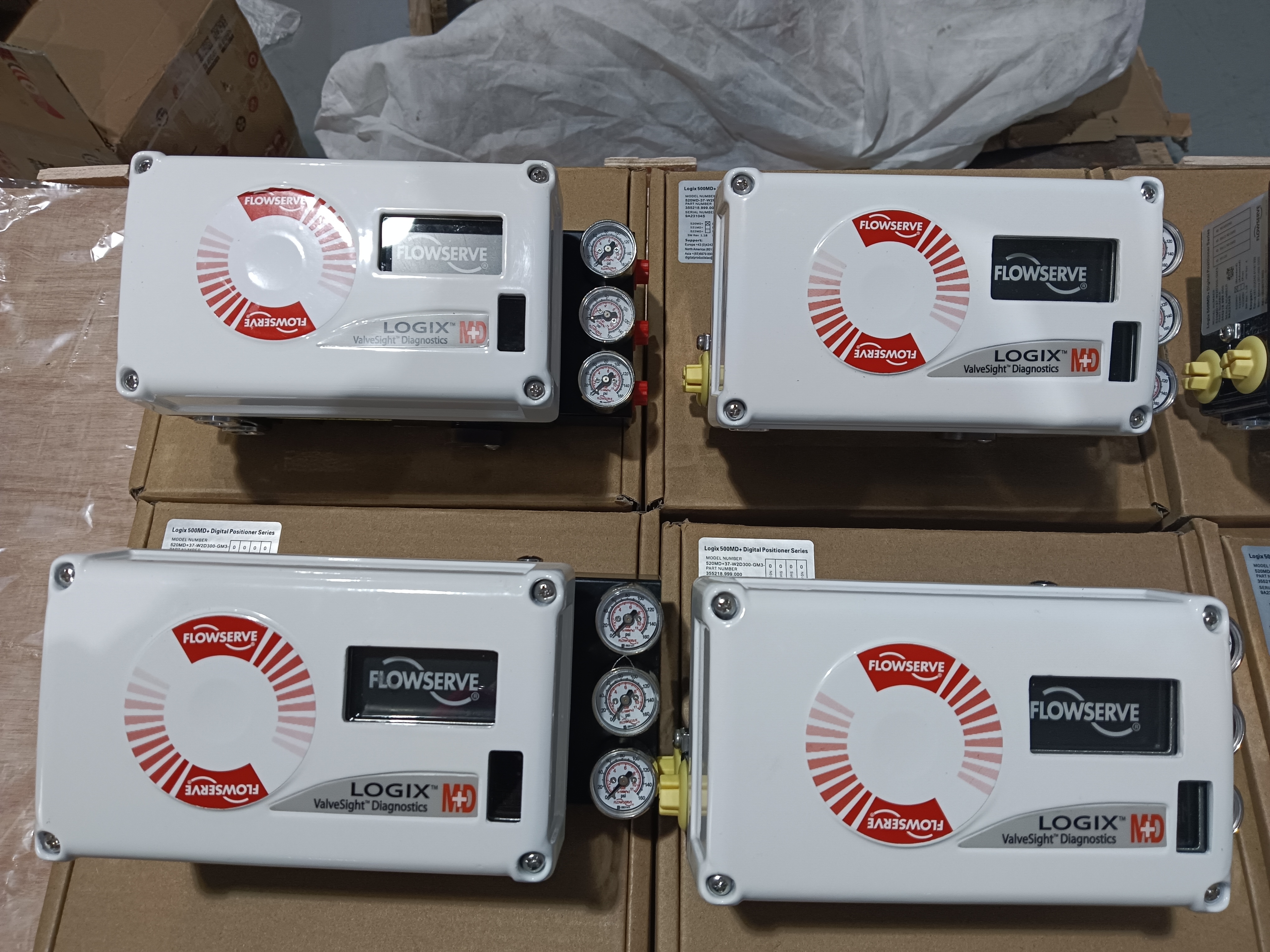

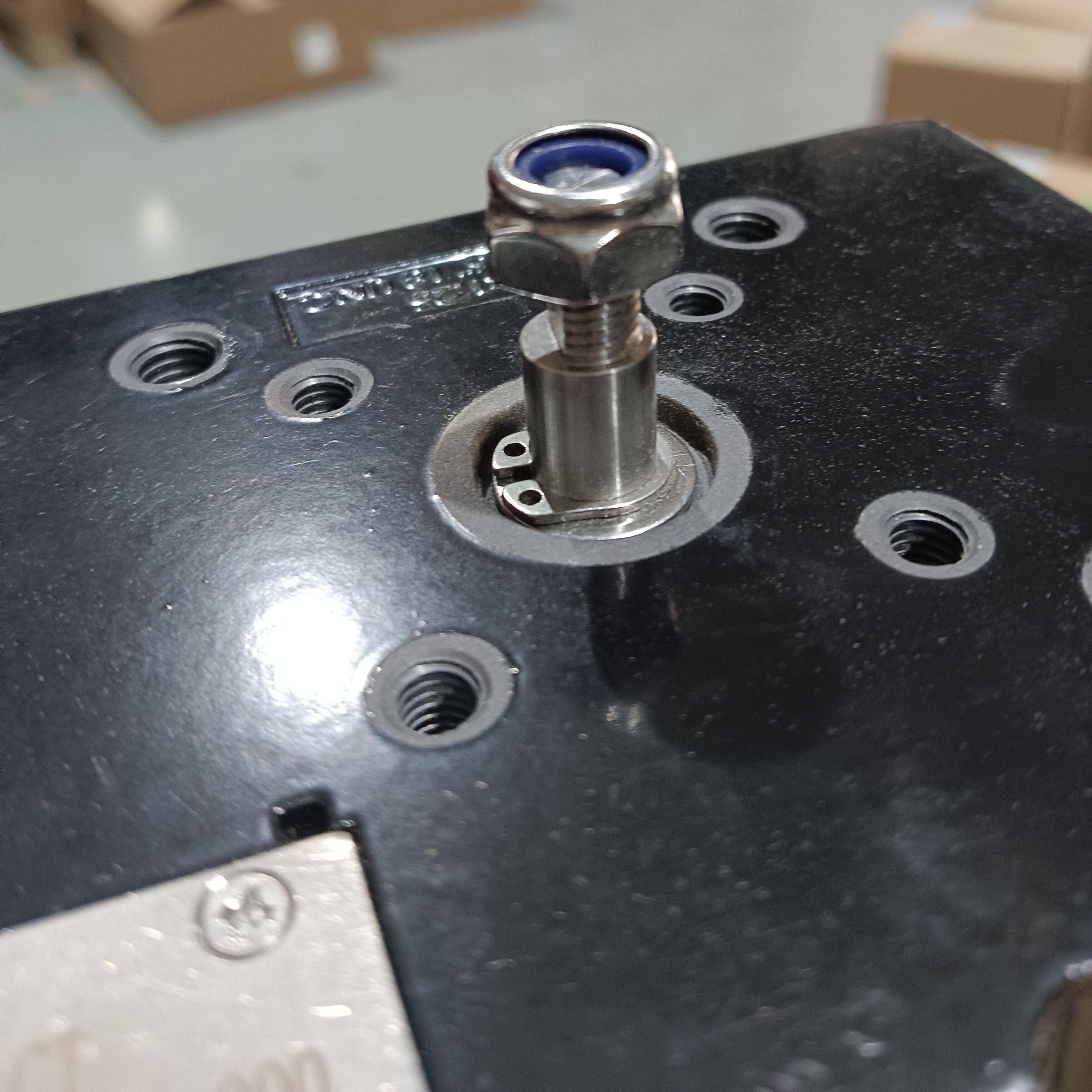

Flowserve Logix 520MD Digital Valve Positioner HART 4-20mA für Steuerventile

Produktübersicht

Der Flowserve Logix 520MD ist ein digitaler Stellungsregler, der für die präzise Steuerung pneumatischer Stellantriebe entwickelt wurde. Er verwendet ein 2-Draht-4-20mA-Steuersignal mit HART-Kommunikation (HART 5, 6 und 7 unterstützt), um Eingangssignale in pneumatische Ausgänge für Dreh- und Linearantriebe umzuwandeln. Der Stellungsregler kombiniert überlegene Stell- und Tuningfunktionen mit einfacher Einrichtung und leistungsstarken Diagnosewerkzeugen.

Der 520MD verwendet einen multivariablen Gain-Tuning-Algorithmus, der große Sprünge mit minimalem Überschwingen ermöglicht und gleichzeitig die Auflösung beibehält, um auf sehr kleine Sprünge zu reagieren. Das Auto-Tune-Verfahren durchläuft den Stellantrieb, um eine gemessene Reaktion zu erzeugen und wählt Gain-Werte aus, die eine angemessene Leistung des Stellantriebs gewährleisten. Ein Gain-Modifikator-Selektor kann das berechnete Gain zur Optimierung der Leistung erhöhen oder verringern.

Die Konfiguration erfolgt über einfache DIP-Schaltereinstellungen für den Tuning-Modus und andere gängige Einstellungen. Für kundenspezifische Anforderungen können Tuning-Sets mit einem Handgerät oder mit der ValveSight-Software modifiziert werden, um eine breite Palette von Stellantriebsgrößen und -typen zu berücksichtigen. Das Gerät verfügt über ein zweistufiges Regeldesign für schnellere Reaktionszeiten und eine präzisere Regelung bei geringem Luftverbrauch.

Technische Spezifikationen

Anwendungsindustrie

Der Flowserve Logix 520MD wird in der Öl- und Gasindustrie, der chemischen Verarbeitung, der Stromerzeugung, der Wasseraufbereitung und der Pharmaindustrie eingesetzt. Zu den wichtigsten Anwendungen gehören die Steuerung von Pipelines und Stellantrieben, die Positionierung von Reaktorventilen, die Automatisierung von Turbinenumgehungen, die Durchflussregelung in Anlagen und hygienische Ventiloperationen. Seine zertifizierte Zulassung für explosionsgefährdete Bereiche macht ihn für anspruchsvolle Prozessumgebungen geeignet.

Häufige Probleme

• Keine LED-Blinken: Strom unter 3,6 mA oder falsche Polarität der Verkabelung. Überprüfen Sie, ob der Versorgungstrom mindestens 3,6 mA beträgt, und prüfen Sie die Polarität.

• Unregelmäßige Kommunikation: HART-Signalprobleme. Stellen Sie sicher, dass die Bandbreite der Stromquelle auf 25 Hz begrenzt ist. Überprüfen Sie Kabellänge und Impedanz. Verwenden Sie eine kompatible Eigensicherheitsbarriere.

• Gerät reagiert nicht auf analoge Befehle: Gerät befindet sich im digitalen Befehlsmodus oder es ist ein Kalibrierungsfehler aufgetreten. Ändern Sie den Befehlsmodus auf analog. Kalibrieren Sie das Gerät neu.

• Ventilstellung wird nicht wie erwartet angezeigt: Positionssensor nicht um 180 Grad montiert, Hub nicht kalibriert, MPC aktiv oder Benutzercharakterisierung aktiv. Positionieren Sie den Sensor neu. Kalibrieren Sie den Hub.

• Ventil fährt vollständig geöffnet oder geschlossen, reagiert nicht auf Befehl: Hub nicht kalibriert, Hall-Sensor-Innenkreis nicht verbunden, falsche Luftaktion eingestellt, Schläuche vertauscht oder I/P-Wandlerproblem.

• Reibungskalibrierung erforderlich: Keine Reibungskalibrierung seit Werkseinstellung durchgeführt. Führen Sie die Reibungskalibrierung über das Display-Menü, das Handgerät oder DTM durch.

Ersatzmodelle

Die Flowserve Logix 520MD-Serie ist eine ausgereifte digitale Stellungsreglerplattform. Für Anwendungen, die eine zusätzliche Sicherheitsintegrität erfordern, bietet die Variante Logix 520MD+ erweiterte Funktionen. Für neuere Installationen sind der Logix 3200MD und der Logix 3800MD alternative Modelle innerhalb derselben Produktfamilie. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Stellantriebsmontage, den Verfahrweg und das Kommunikationsprotokoll.
