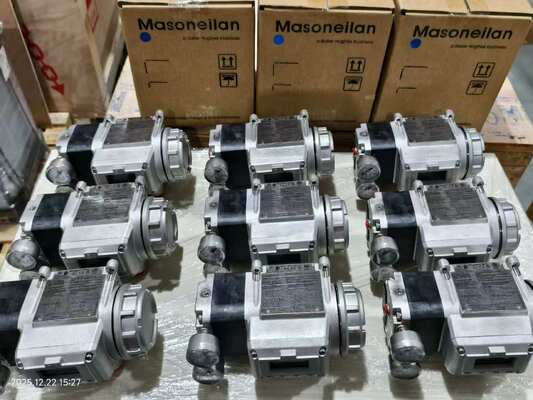

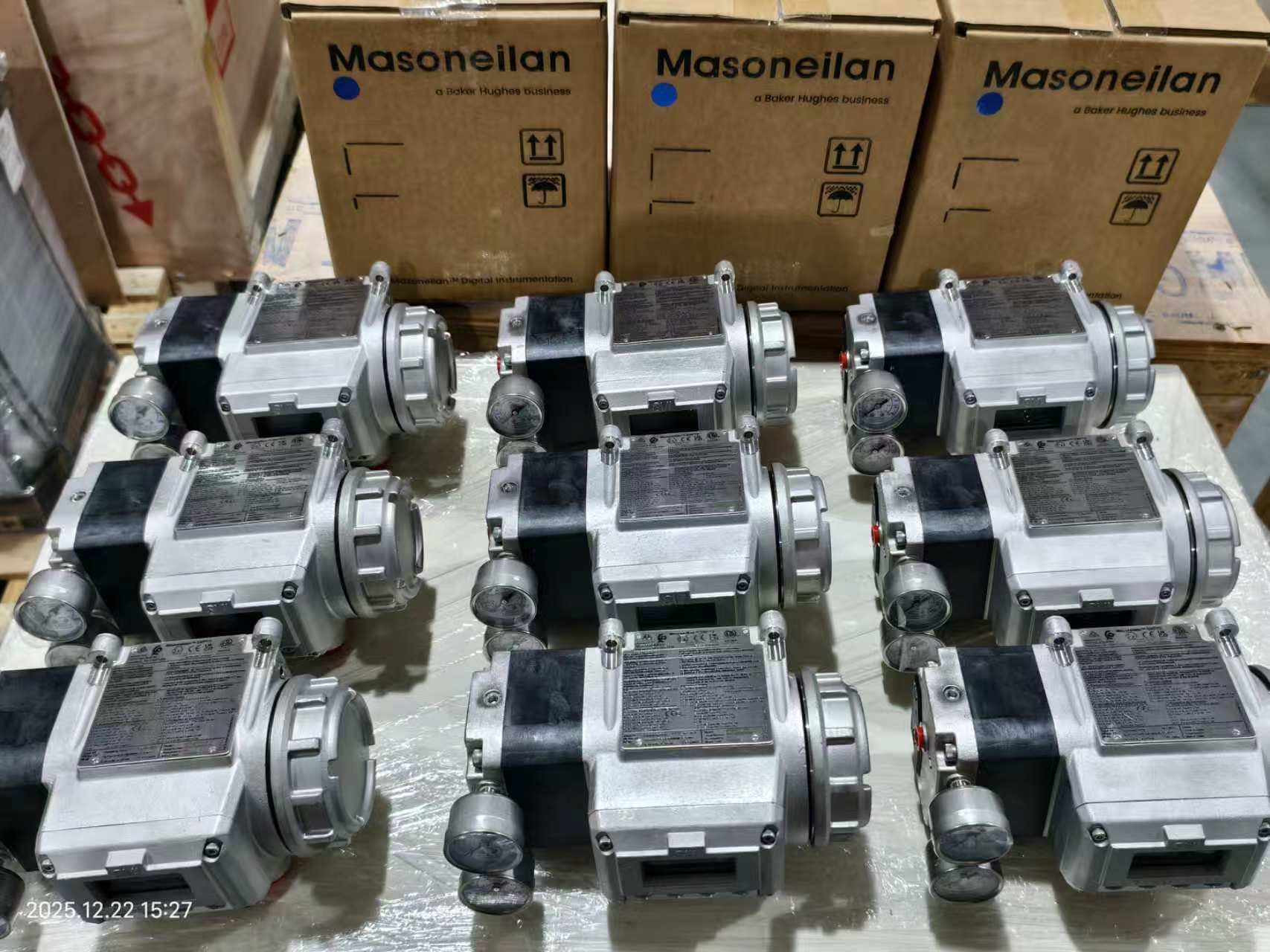

Masoneilan SVI3 Digitalventilregler der dritten Generation HART 7 für Regelventile

Produktübersicht

Der Masoneilan SVI3 ist der digitale Stellungsregler der dritten Generation von Baker Hughes. Er steuert pneumatische Stellglieder mit einem Zwei-Draht-4-20-mA-Steuersignal mit HART 7-Kommunikation. Basierend auf über 20 Jahren praxiserprobter Stellungsregler-Technologie nutzt er fortschrittliche Steuerungs- und Diagnosealgorithmen sowie berührungslose Positionsabtastung, um eine genaue, reaktionsschnelle und zuverlässige Stellungsreglerleistung zu liefern.

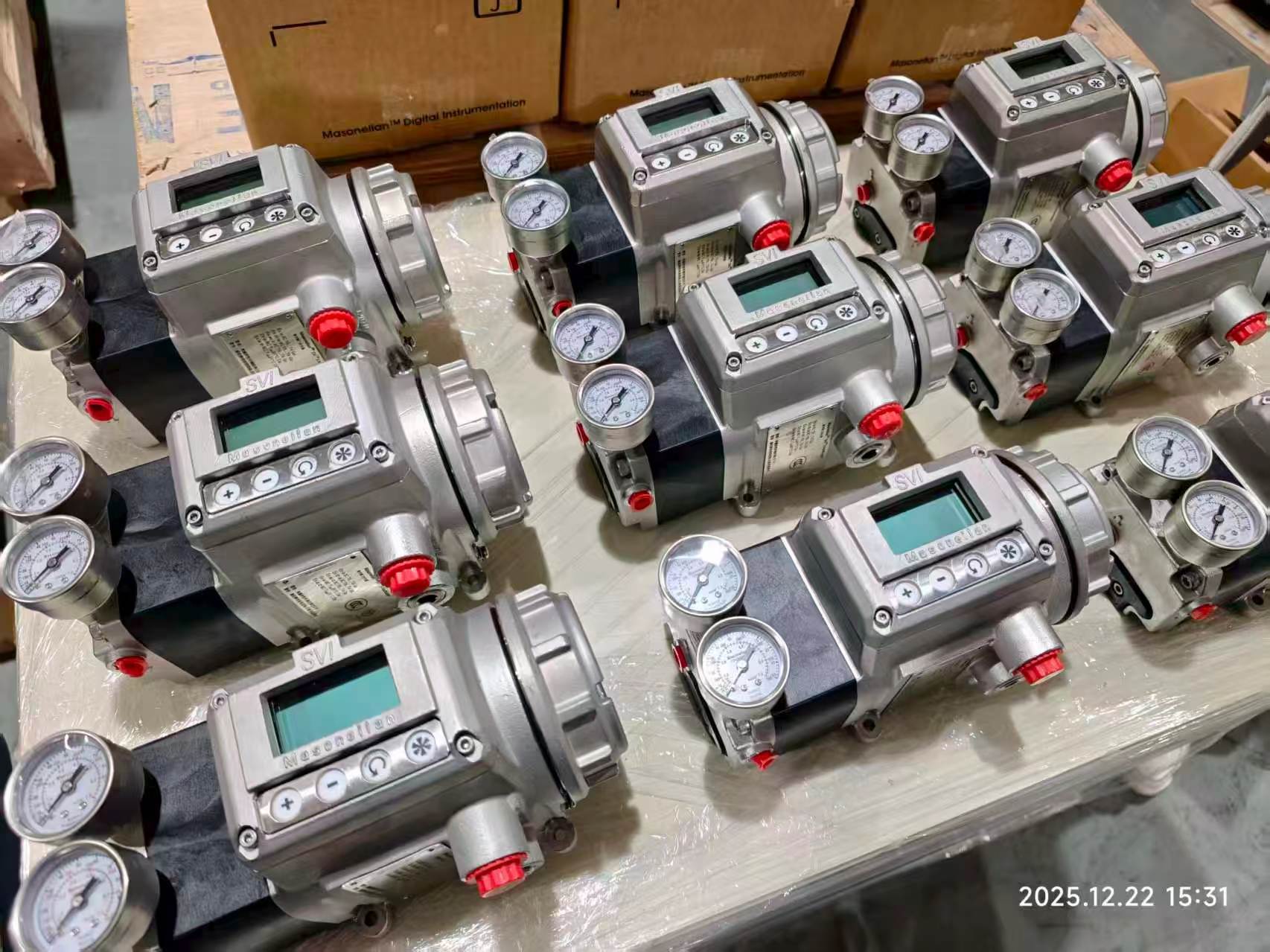

Die berührungslose Positionsabtastung liest durch das Gehäuse, sodass keine mechanisch beweglichen Teile in den Hauptgehäusehohlraum eindringen. Der Betriebstemperaturbereich reicht bis -55°C für arktische Bedingungen. Ein herausragendes Merkmal ist die Smart Cal Ein-Knopf-Einrichtung und Kalibrierung, die die Inbetriebnahme vereinfacht. Die lokale Benutzeroberfläche umfasst ein kontrastreiches grafisches Display und Tasten, die für explosionsgefährdete Bereiche zugelassen sind. Das Gerät lässt sich über DTM- und EDD-Unterstützung in alle führenden Steuerungssysteme integrieren.

Der SVI3 verfügt über 19 neue Online-Ventildiagnosen, die den Zustand des Ventils während des Betriebs kontinuierlich überwachen. Bis zu 1 Jahr an Diagnosedaten werden auf dem Gerät gespeichert, was eine Trendanalyse ermöglicht, bevor Probleme den Anlagenbetrieb beeinträchtigen. Der stationäre Luftverbrauch ist im Vergleich zu früheren Generationen um 40 % reduziert, während die Luftlieferung für eine schnellere Betätigung um 15 % verbessert wurde.

Technische Spezifikationen

Anwendungsindustrie

Der Masoneilan SVI3 wird in der Stromerzeugung, Raffinerie, Petrochemie, im Midstream- und Upstream-Öl- und Gassektor eingesetzt. Wichtige Anwendungen sind Dampfturbinen, Kondensatoren, Kühltürme, Reaktorgebäude, Turbinengebäude, Abhitzekessel, Nebenanlagen, Destillation, Hydroprocessing-Reformierung, Cracken, Sekundärblending, Quenchen und Fraktionierung, Ladegaskompression, Trennung, Pipeline-Integritätsoperationen, Dehydrierung, Kühlung, Verflüssigung, Verladung und Versand, Regasifizierung und Kompression.

Häufige Probleme

• Smart Cal schlägt fehl: Prüfen Sie, ob der Versorgungsdruck im Bereich von 20-120 psi liegt. Verifizieren Sie, dass die Ventilhubgrenzen im Nennbereich liegen. Stellen Sie sicher, dass das Ventil nicht klemmt oder blockiert.

• Positionsoszillation oder -zyklus: Prüfen Sie, ob Stick-Slip vorhanden ist. Wenn die Positionszyklen viel größer sind als die Sollwertzyklen, kann der Stellungsregler den Zyklus verursachen. Prüfen Sie auf ein Handrad, das den Ventilhübe blockiert, eine gebrochene Spindel oder getrennte Rückkopplungskomponenten der Position.

• Kommunikationsfehler mit HART-Handgerät: Überprüfen Sie, ob der Schleifenwiderstand ausreichend ist. Prüfen Sie, ob die Klemmenspannung die Anforderungen erfüllt (9Vdc @ 20mA, 11Vdc @ 4mA).

• Fehler bei geringer Leistung (LOW_POWER): Eingangsstrom unter 3,15 mA. Erhöhen Sie den Schleifenstrom auf 4 mA für Kalibrierung und Diagnose.

• TuneERR erscheint nach Autotune: Manuelle Abstimmung kann erforderlich sein. Beziehen Sie sich auf den Fehlerbehebungsabschnitt im Handbuch.

• SelfCheckError oder Hardwarefehler: Entfernen Sie die Stromversorgung für zwei Minuten und starten Sie neu. Löschen Sie den Alarm mit ValVue oder HART Host. Wenn der Fehler weiterhin besteht, ersetzen Sie das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI3 ist der direkte Ersatz für den SVI II AP und SVI1000. Er verfügt über Edelstahl-Montagebügel für jede Ventil-/Stellgliedkombination und ist vollständig abwärtskompatibel mit den Montagebügeln des SVI II AP und SVI1000. Für SVI II AP-Benutzer ist das Upgrade relativ einfach – die vorhandene Montage kann verwendet werden, und nur die Luft-/Schlauchverbindung muss möglicherweise angepasst werden. Für herstellerübergreifende Alternativen überprüfen Sie vor der Bestellung die Stellgliedmontage, den Hubbereich und das Kommunikationsprotokoll.
