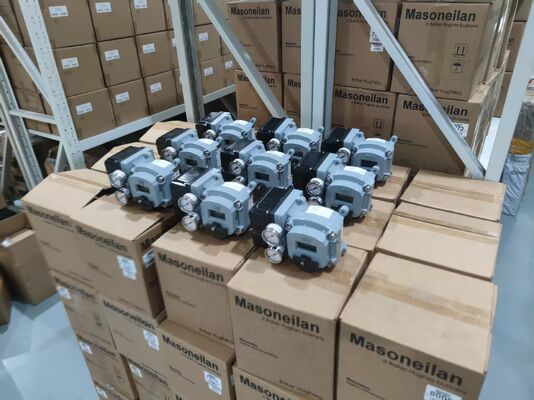

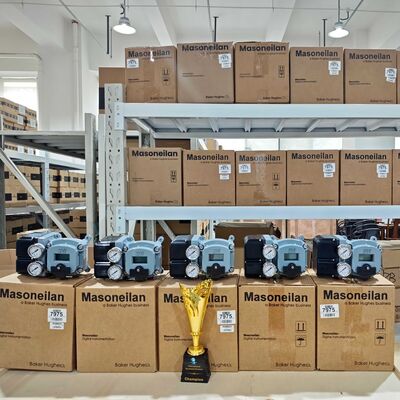

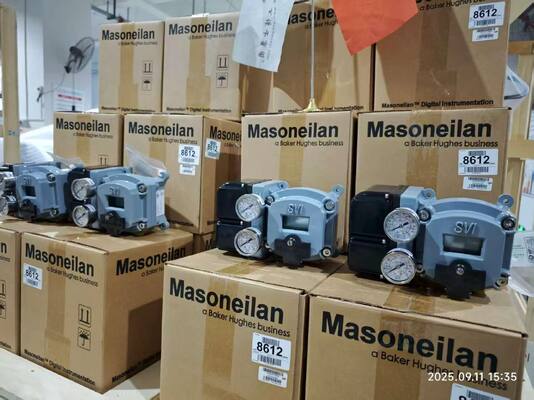

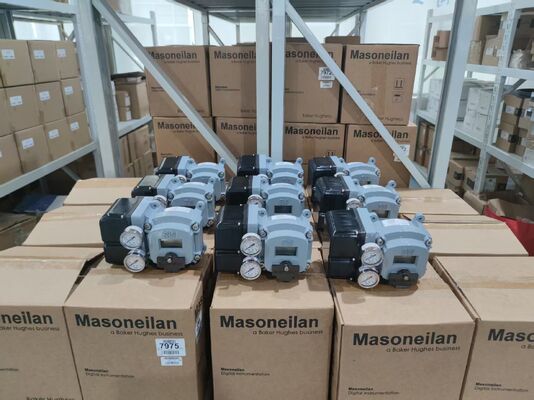

Masoneilan SVI II Serie Digitaler Ventilregler HART 4-20mA für Regelventile

Produktübersicht

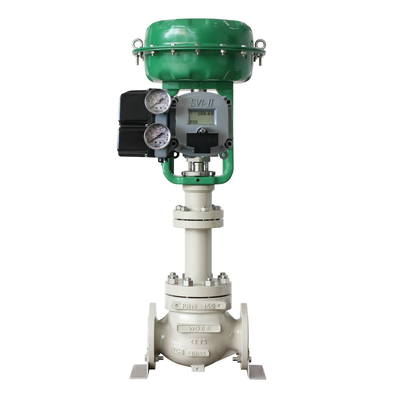

Der Masoneilan SVI II ist ein digitaler Ventilregler mit 32-Bit-Mikroprozessor und lokaler Schnittstelle, der einen pneumatischen Stellantrieb über ein 2-Draht-4-20mA-Steuersignal steuert. Er bietet bidirektionale Kommunikation über das HART-Protokoll, unterstützt HART 5 oder 7 über 4-20mA. Das universelle Design ermöglicht einen einfachen Austausch bestehender analoger Regler an Masoneilan oder Nicht-Masoneilan pneumatischen Stellantrieben, sowohl einfach- als auch doppeltwirkend.

Berührungslose Positionserfassungstechnologie liest durch das Gehäuse – keine mechanischen beweglichen Teile dringen in den Hauptgehäusehohlraum ein, was die Lebensdauer verlängert. Das LCD und die Tasten sind in allen zertifizierten explosionsgefährdeten Bereichen bedienbar, und die Inbetriebnahme ist mit Auto-Stopps und Auto-Tune-Methoden schnell und präzise. Ein Design passt sowohl für Dreh- als auch für Linearanwendungen, fern oder lokal.

Technische Spezifikationen

Anwendungsindustrie

Der Masoneilan SVI II wird in der Stromerzeugung, Raffinerie, Petrochemie, Midstream-Öl und -Gas sowie Upstream-Öl und -Gas eingesetzt. Wichtige Anwendungen sind Dampfturbinen-Generatoren, Kondensatoren, Kühltürme, Reaktorgebäude, Turbinengebäude, Abhitzekessel, Balance of Plant, Destillation, Hydroprocessing-Reforming, Cracken, Sekundärblending, Quenchen und Fraktionieren, Ladegaskompression, Trennung, Pipeline-Integritätsoperationen, Dehydrierung, Kühlung, Verflüssigung, Verladung und Versand, Wiedervergasung und Kompression.

Häufige Probleme

• Autotune schließt nicht ab: Die gemessene Reibung ist mehr als 30% der Federkraft oder das Ventil springt sichtbar um den Sollwert. Führen Sie Autotune mit Aggressivitätseinstellungen von 2 oder 4 aus oder fahren Sie mit der manuellen Abstimmung fort und stellen Sie sicher, dass die Integralverstärkung (I) auf mindestens 100 eingestellt ist.

• Positionsoszillation – Schnell: Verringern Sie die Verstärkung (P) und (Padj) in 50%-Schritten, bis die Oszillation aufhört.

• Positionsoszillation – Langsam: Erhöhen Sie die Verstärkung (P) und (Padj) in 5%-Schritten, bis die Oszillation nachgelassen hat. Reduzieren Sie die Integralverstärkung (I) um 25%, bis die Position eine flache Linie bildet.

• Ventilreibung größer als 25% des Federbereichs: Erhöhen Sie die Integralverstärkung (I) um 25%, bis sich die Oszillation zu einer flachen Linie ausdehnt. Stellen Sie den Totzonenparameter auf 0,25%.

• SelfCheckError (Hardwarefehler): Entfernen Sie die Stromversorgung des Geräts für zwei Minuten und starten Sie es neu. Löschen Sie den Alarm mit ValVue oder HART Host. Wenn der Fehler weiterhin besteht, ersetzen Sie das gesamte Gerät oder das Elektronikmodul.

Ersatzmodelle

Der Masoneilan SVI3 AP ist der digitale Ventilregler der nächsten Generation aus derselben Produktlinie. Er verfügt über Edelstahl-Montagehalterungen für jede Ventil-/Stellantriebskombination und ist vollständig abwärtskompatibel zu den Halterungen des SVI II AP und SVI1000. Verifizieren Sie für herstellerübergreifende Alternativen die Stellantriebsmontage, den Hubbereich und das Kommunikationsprotokoll vor der Bestellung.
